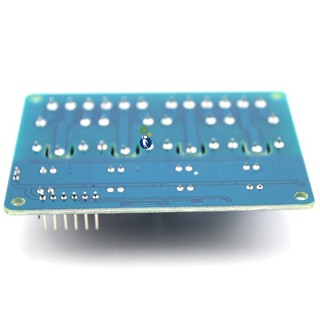

Module 4 Relay 12V

* MÔ TẢ CHUNG: - Module 4 Relay 12V điều khiển điện áp lớn hơn bằng tín hiệu 12V. - Ưu điểm: + Điều khiển được 4 thiết bị cùng 1 thời điểm + Cấu tạo tiếp điểm thường đóng/thường mở dễ sử dụng + Điều khiển được điện áp 220v - 10A * THÔNG SỐ KĨ THUẬT: - Tín hiệu vào điều khiển: DC12V - Nguồn khuyên dùng: 12V-1A hoặc 12V-2A - Đầu ra: Tiếp điểm Relay đóng ngắt 220V 10A - Mạch sử dụng cách ly thông qua PC 817 - Có Di-ot 1N4007 SMD chống ngược - Sử dụng Tranzito C1815 SMD để kích dòng - Muốn cách ly thì sử dụng 2 nguồn riêng * HƯỚNG DẪN SỬ DỤNG: - Module Có 6 chân ( VCC; IN1; IN2; IN3; IN4; GND) - Đưa tín hiệu từ Vi Điều Khiển hoặc Cảm Biến vào chân IN1 hoặc IN2 hoặc IN3 hoặc IN4 - Khi sử dụng Relay nào thì cấp tín hiệu vào cho đầu vào của Relay đó - Đầu ra: + COM: Chân Chung của Relay + NC: Tiếp điểm thường đóng + NO: Tiếp điểm thường mở * BẢO HÀNH: - Thời gian bảo hành ít nhất 1 tháng cho tất cả các sản phẩm. Quý khách giữ lại phiếu mua hàng hoặc phiếu bảo hành được kèm theo sản phẩm. - Quý khách có thể đổi lại sản phẩm khác khi hàng chọn mua không phù hợp với nhu cầu sử dụng nữa. - Quý khách vui lòng gửi sản phẩm muốn đổi về cho chúng tôi, và sẽ được gửi lại sản phẩm mới. Do sự thay đổi của quý khách, nên mọi chi phí xin quý khách vui lòng chi trả toàn bộ. - Sản phẩm bán ra được kiểm tra rất cẩn thận mới gửi đi. - Sản phẩm không bảo hành trong trường hợp cháy nổ, vỡ nát, chập mạch. - Sản phẩm trong thời gian bảo hành sẽ được sửa chữa miễn phí. - Sản phẩm lỗi không sửa được trong thời gian bảo hành sẽ được đổi mới cho quý khách. - Nếu quý khách mua trực tiếp sẽ có bộ phận hỗ trợ kĩ thuật sẽ test cho quý khách xem. - Nếu quý khách nhận hàng mà lỗi do nhà sản xuất hay cần bảo hành thì chúng tôi sẽ nhận bảo hành của quý khách. - Trường hợp gửi sai, nhầm hàng (rất ít khi xảy ra). Xin quý khách báo cho chúng tôi sớm nhất để được đổi lại đúng sản phẩm đã đặt, mọi chi phí chúng tôi chi trả. - Quý khách phải xuất trình hóa đơn mua hàng hoặc phiếu bảo hành khi đổi trả hoặc bảo hành sản phẩm.
