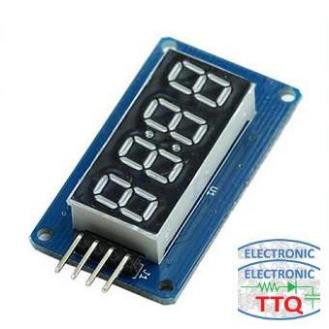

MODULE 4 LED 7 ĐOẠN TM1637

Mô tả: Mạch hiển thị 4 led 7 đoạn TM1637 sử dụng IC Driver TM1637 chuyên điều khiển Led 7 đoạn nên chỉ cần sử dụng 2 chân của Arduino kèm theo bộ thư viện sẵn có là đã có thể điều khiển và sử dụng. Mạch hiển thị 4 led 7 đoạn TM1637 nhỏ gọn, gia công linh kiện chất lượng tốt cho độ bền và độ ổn định cao. Mạch có 2 chấm ở giữa để hiển thị kiểu thời gian. THÔNG SỐ KỸ THUẬT Mạch hiển thị 4 led 7 đoạn TM1637. IC Driver: TM1637. Số led 7 đoạn: 4 led 0.36”. Nguồn sử dụng: 3.3 ~ 5VDC. Dòng điện sử dụng: 30~80mA Chân điều khiển: CLK, DIO. Kích thước: 42 x 24 x 12mm Trọng lượng: 8g. ——————–CODE THAM KHẢO——————– Thư viện TM1637Display.h /* TM1637Arduino CLK-9 DIO-8 VCC-5V GND-GND */ #include const int CLK = 9; //Set the CLK pin connection to the display const int DIO = 8; //Set the DIO pin connection to the display int NumStep = 9999;//Variable to interate TM1637Display display(CLK, DIO);//set up the 4-Digit Display. void setup() { display.setBrightness(0x0a);//set the diplay to maximum brightness } void loop() { for(NumStep = 9999; NumStep > 0; NumStep--)//Interrate NumStep { display.showNumberDec(NumStep); //Display the Variable value; delay(100);//A half second delay between steps. } }
