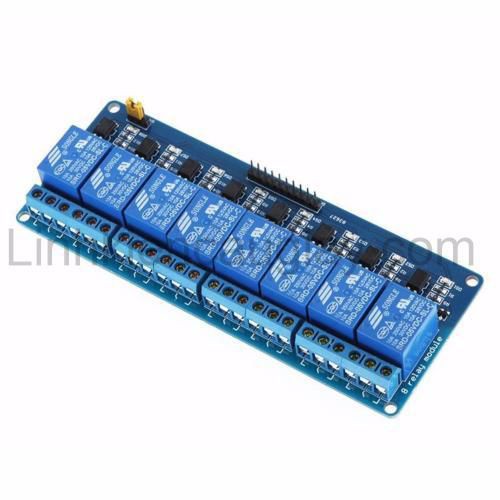

Module 4-8 Relay 5V

Module 4-8 Relay 5V có Opto - Tích cực mức thấp (low level) Mạch Relay 4-8 Kênh gồm Relay hoạt động tại điện áp 5VDC, chịu được hiệu điện thế lên đến 250VAC 10A. Có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, mạch được sử dụng để đóng ngắt nguồn điện công suất cao AC hoặc DC. Module relay được thiết kế chắc chắn, khả năng cách điện tốt. Trên module đã có sẵn mạch kích relay sử dụng transistor và IC cách ly quang giúp cách ly hoàn toàn mạch điều khiển (vi điều khiển) với rơ le bảo đảm vi điều khiển hoạt động ổn định. Cósẵn header rất tiện dụng khi kết nối với vi điều khiển. THÔNG SỐ KỸ THUẬT Đầu vào: - Điện áp nuôi : 5VDC - Tín hiệu vào điều khiển: 0V + Tín hiệu là 0: thì Relay đóng + Tín hiệu là 1 : thì Relay mở Đầu ra: + Tiếp điểm relay 220V 10A ( Lưu ý tiếp điểm , không phải điện áp ra) + NC : Thường đóng + NO: Thường mở + COM: Chân chung Ký hiệu nguồn: + VCC, GND là nguồn nuôi Relay + In là chân tín hiệu điều khiển
