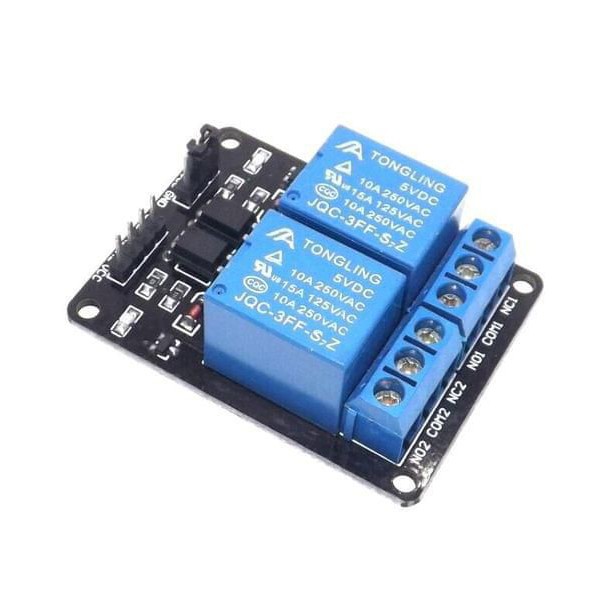

Module 2 Relay Kích Mức Thấp 5VDC

Module Relay 2-Channel 5V được dùng nhiều trong các ứng dụng đóng ngắt các thiết bị tiêu thụ dòng điện lớn (<10A). Module có thể đóng ngắt cùng lúc hai kênh bằng tín hiệu điều khiển ( với mức điện áp 3V3 hoặc 5V) từ các vi điều khiển khác nhau như: Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, logic TTL, đồng thời module được cách ly bằng optocoupler giúp bảo vệ tốt hơn cho các vi điều khiển. Module được kết nối với các board điều khiển bằng 4 chân header như sau: VCC cung cấp nguồn cho các opto. GND kết nối với GND của board điều khiển. IN1 và IN2 dùng để điều khiển relay 1 và relay 2, tích cực mức thấp Ngoài ra còn một 3 chân header được dùng để cấp nguồn cho relay, header này sẽ có một jumper dùng để kết nối chân VCC với chân RY_VCC mục đích dùng chung nguồn VCC (5V) từ header 4 chân cho relay, thông thường jumper được nối lại với nhau. Nếu như muốn cách ly tín hiệu điều khiển với nguồn cấp cho relay thì có thể bỏ jumper này ra và cấp nguồn riêng 5V cho chân RY_VCC. Thông số kỹ thuật Đóng ngắt được dòng điện cao: AC250V 10A, DC30V 10A 2 led báo trạng thái relay Điện áp điều khiển: 5V Mạch cách ly bằng opto Kích thước: 50x45 mm
