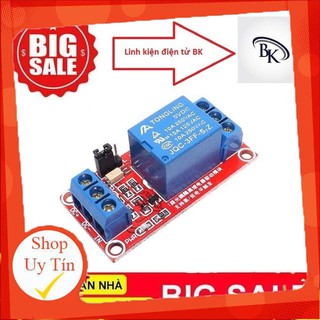

Module 1 Relay 5V có opto cách ly

Mạch Relay 1 Kênh gồm 1 rơ le hoạt động tại điện áp 5VDC, chịu được hiệu điện thế lên đến 250VAC 10A. Module relay 1 kênh được thiết kế chắc chắn, khả năng cách điện tốt. Trên module đã có sẵn mạch kích relay sử dụng transistor và IC cách ly quang giúp cách ly hoàn toàn mạch điều khiển (vi điều khiển) với rơ le bảo đảm vi điều khiển hoạt động ổn định. Có sẵn header rất tiện dụng khi kết nối với vi điều khiển. Mạch relay 1 kênh sử dụng chân kịch mức Thấp (0V), khi có tín hiệu 0V vào chân IN thì relay sẽ nhảy qua thường Hở của Relay. Ứng dụng với relay module khá nhiều bao gồm cả điện DC hay AC. Thông số kỹ thuật - Sử dụng điện áp nuôi DC 5V. - Relay mỗi Relay tiêu thụ dòng khoảng 80mA. - Điện thế đóng ngắt tối đa: AC250V~ 10A hoặc DC30V ~ 10A. - Có đèn báo đóng ngắt trên mỗi Relay. - Có thể chọn mức tín hiệu kích 0 hoặc 1 qua jumper. [Click and drag to move] SRD Datasheet EL817 Datasheet Schematic Read more: http://www.elecfreaks.com/store/1-channel-5v-relay-module-arduino-compatible-p-259.html#ixzz2yJTIphX8
