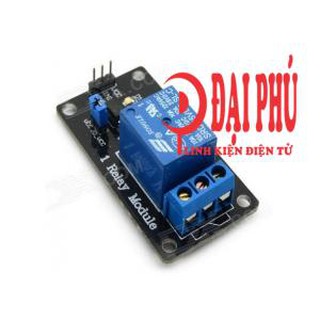

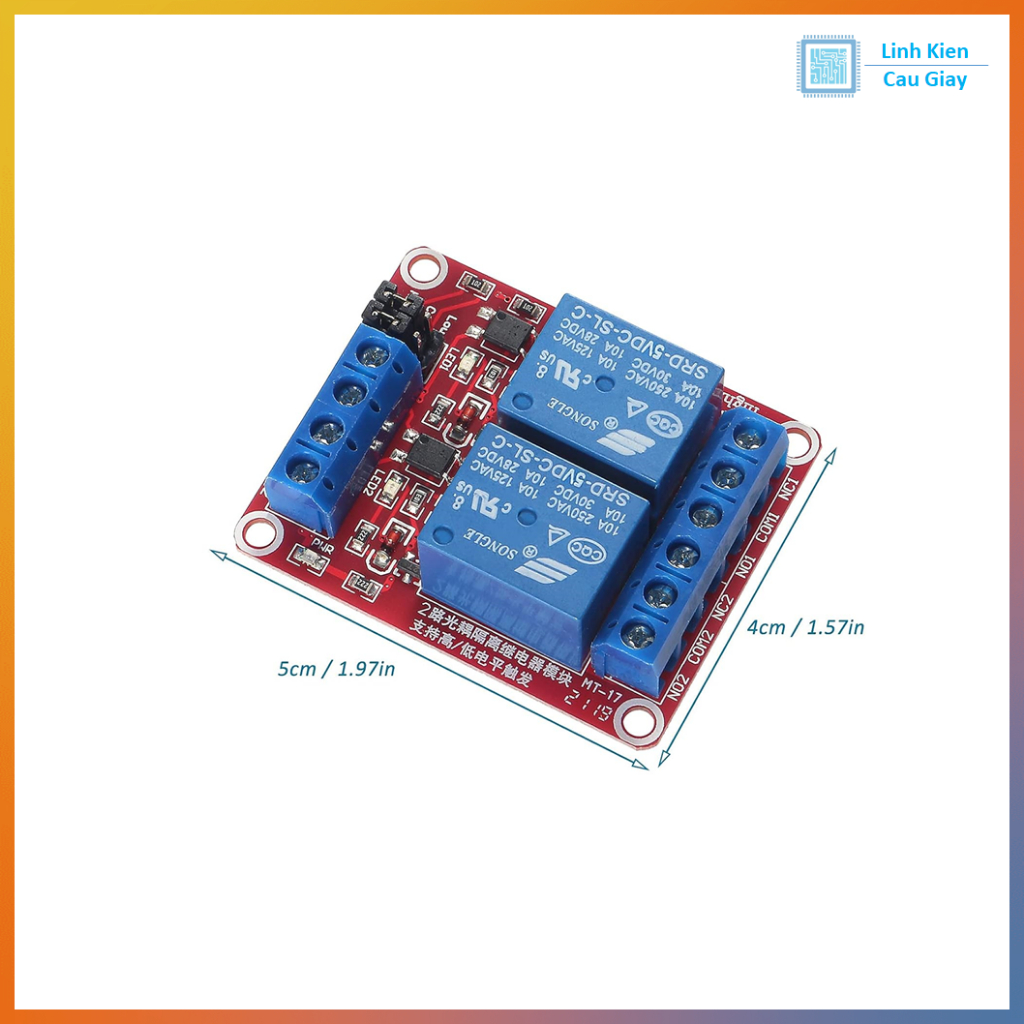

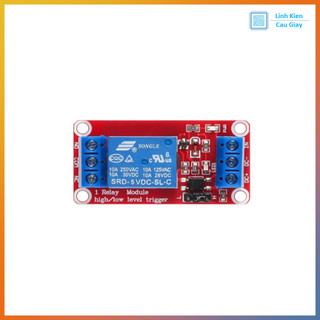

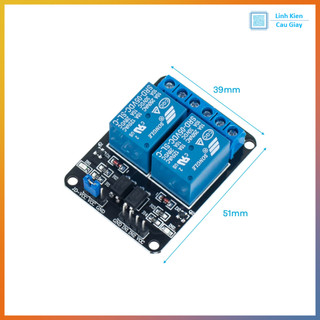

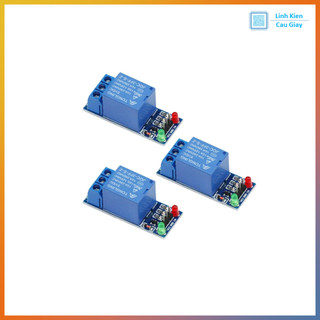

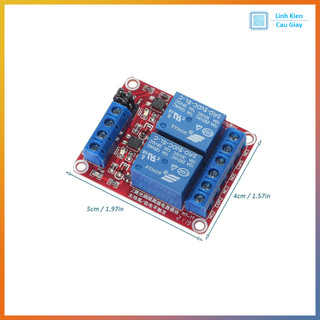

Module 1-2 Relay 5V Có Opto Cách Ly

Mô tả sản phẩm Module relay 5V dùng để bật/tắt thiết bị AC/DC bằng tín hiệu điều khiển từ Arduino, ESP, Raspberry Pi, PLC mini… Cửa hàng PHÂN LOẠI: Loại thường (không opto): mạch đơn giản, giá tốt, phù hợp dự án cơ bản. Loại có OPTO cách ly: an toàn hơn, giảm nhiễu, bảo vệ tốt cho vi điều khiển khi điều khiển tải 220V hoặc tải có nhiễu cao. Có đủ phiên bản 1/2/4/8 kênh, mỗi kênh có đèn LED báo trạng thái, terminal bắt dây COM – NO – NC sẵn, chỉ cần vặn ốc là dùng. Ứng dụng Điều khiển đèn, quạt, bơm nước, van điện từ, motor nhỏ. Làm tủ điện thông minh, hệ thống tưới cây tự động, bật/tắt thiết bị theo lịch, điều khiển qua Wifi/Internet. Dùng trong nhà thông minh, chuồng trại, thủy canh, đồ án IoT, STEM. Sơ đồ chân VCC, GND: nguồn 5V cho phần điều khiển. IN1, IN2, …: chân điều khiển từng relay (mức kích HIGH hoặc LOW tùy loại). Mỗi relay có 3 chân tải: COM – chân chung. NO (Normally Open) – thường hở, đóng khi kích relay. NC (Normally Closed) – thường đóng, ngắt khi kích relay. Loại có OPTO có thể có thêm JD-VCC để tách nguồn relay và nguồn logic. Thông số kĩ thuật Điện áp nuôi: 5VDC Tín hiệu điều khiển: tương thích 3.3–5V (Arduino, ESP, STM32…) Tiếp điểm relay: thường 10A 250VAC / 10A 30VDC (xem trên relay thực tế) Số kênh: 1 / 2 / 4 / 8 relay (chọn trong phân loại) Loại: thường hoặc có optocoupler cách ly. Hướng dẫn sử dụng Cấp 5VDC ổn định vào VCC – GND. Đưa chân IN về mức kích → relay tương ứng đóng, LED sáng → tải được cấp điện. Khi điều khiển tải 220VAC, cần bắt dây chắc chắn, cách điện tốt, nên dùng cầu chì/aptomat bảo vệ. Với thiết bị nhạy, nhiều nhiễu hoặc điều khiển 220V nên ưu tiên phiên bản có opto để an toàn cho mạch điều khiển. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #Module_relay_5V, #Module_1_relay_5V, #Module_2_relay_5V, #Module_4_relay_5V, #Module_8_relay_5V, #Relay_5V_có_opto, #Relay_5V_không_opto, #Điều_khiển_thiết_bị_220V, #Nhà_thông_minh, #Dự_án_STEM, #Linh_Kiện_Cầu_Giấy
