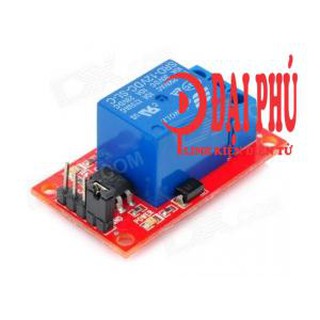

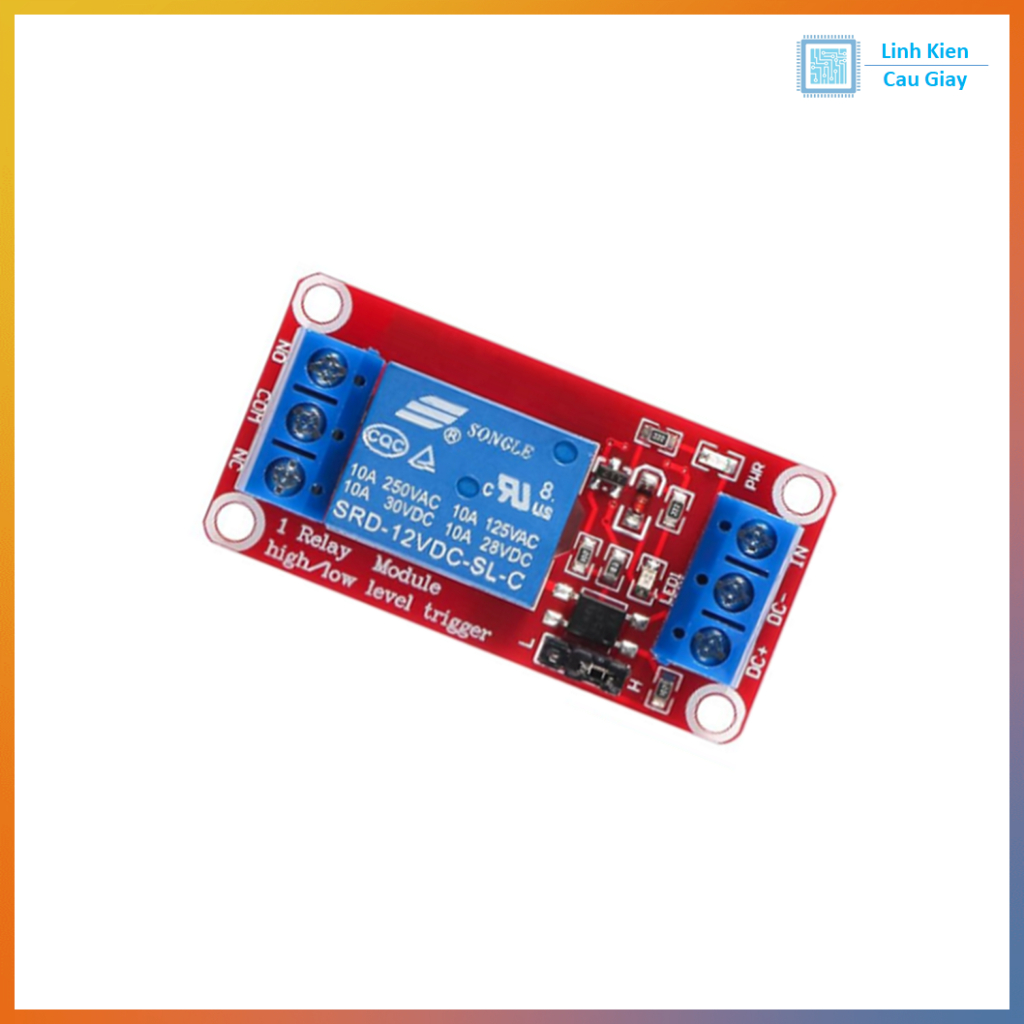

Module 1/2/4/8 Relay 12V Có Opto Cách Ly

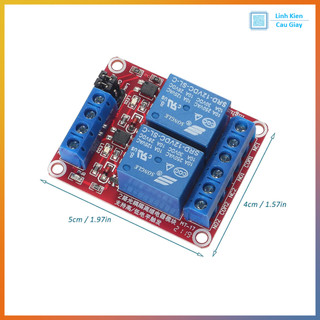

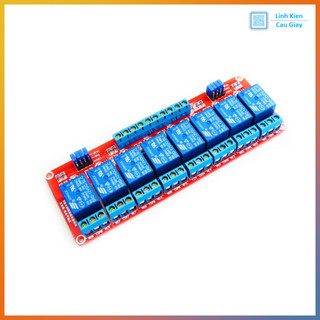

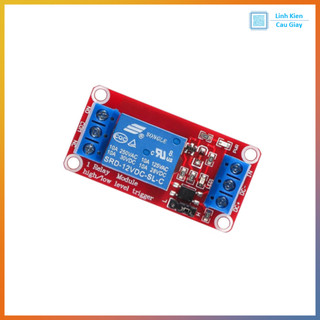

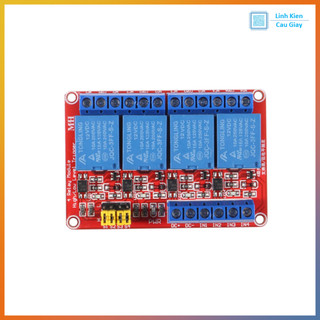

Mô tả sản phẩm Module 1–2–4–8 relay 12V là bo điều khiển rơ-le dùng nguồn nuôi 12V , mỗi kênh chịu tải AC/DC và được cách ly quang (opto) giúp bảo vệ tốt cho vi điều khiển và PLC. Thiết kế sẵn cổng bắt dây, led báo trạng thái, transistor kích + opto, có thể điều khiển trực tiếp từ Arduino, ESP, bộ điều khiển công nghiệp thông qua tín hiệu mức thấp hoặc mức cao (tùy phiên bản). Cửa hàng phân loại rõ module 1 kênh / 2 kênh / 4 kênh / 8 kênh, dễ lựa chọn theo số lượng tải cần điều khiển. Ứng dụng Bật/tắt đèn, quạt, bơm, van điện, motor nhỏ từ vi điều khiển hoặc PLC. Làm tủ điện thông minh, điều khiển nhà thông minh, hệ thống tưới cây, chuồng trại, thủy canh. Điều khiển thiết bị 220VAC qua tín hiệu điều khiển 12V cách ly an toàn. Dự án STEM, đồ án sinh viên, hệ thống IoT điều khiển từ xa. Sơ đồ chân gõ vào điều khiển (IN1, IN2…): nối tới chân digital của Arduino/ESP/PLC. VCC 12V , GND: nguồn nuôi module (12V ). Một số module có thêm chân JD-VCC, VCC để tách nguồn relay và nguồn logic. Mỗi kênh relay có 3 chân tải: COM – chân chung. NO (Normally Open) – thường hở, đóng khi kích relay. NC (Normally Closed) – thường đóng, ngắt khi kích relay. Thông số kĩ thuật Điện áp nuôi relay: 12V Số kênh: 1 / 2 / 4 / 8 relay (chọn ở phân loại) Dòng kích IN: tương thích mức 3.3V/5V/12V (tuỳ mạch, thường qua opto + transistor) Tiếp điểm relay: thường 10A 250VAC / 10A 30VDC (xem in trên relay thực tế) Cách ly: optocoupler giữa phần logic và phần cuộn relay, tăng độ an toàn. Hướng dẫn sử dụng Cấp 12V đúng cực vào VCC 12V – GND của module. Chân IN kéo về mức kích (LOW hoặc HIGH tùy module) thì relay tương ứng đóng → tải hoạt động. Khi điều khiển tải 220VAC: Bắt dây chắc chắn vào COM – NO/NC. Cách điện tốt, không chạm tay vào phần mang điện lưới. Nên dùng cầu chì, aptomat bảo vệ riêng cho mạch tải. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #Module_relay_12V , #Relay_12V _có_opto, #Module_1_relay_12V , #Module_2_relay_12V , #Module_4_relay_12V , #Module_8_relay_12V , #Điều_khiển_thiết_bị_220V, #Nhà_thông_minh, #Dự_án_STEM, #Linh_Kiện_Cầu_Giấy .
