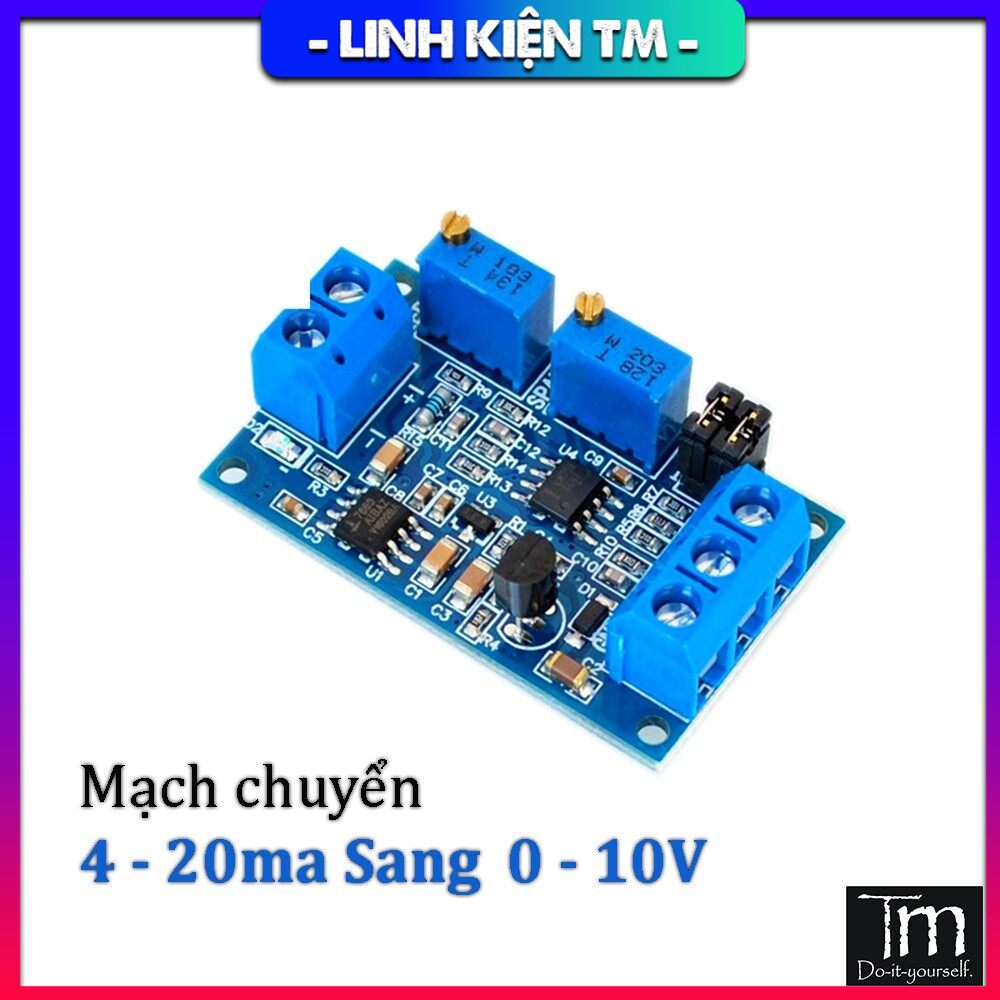

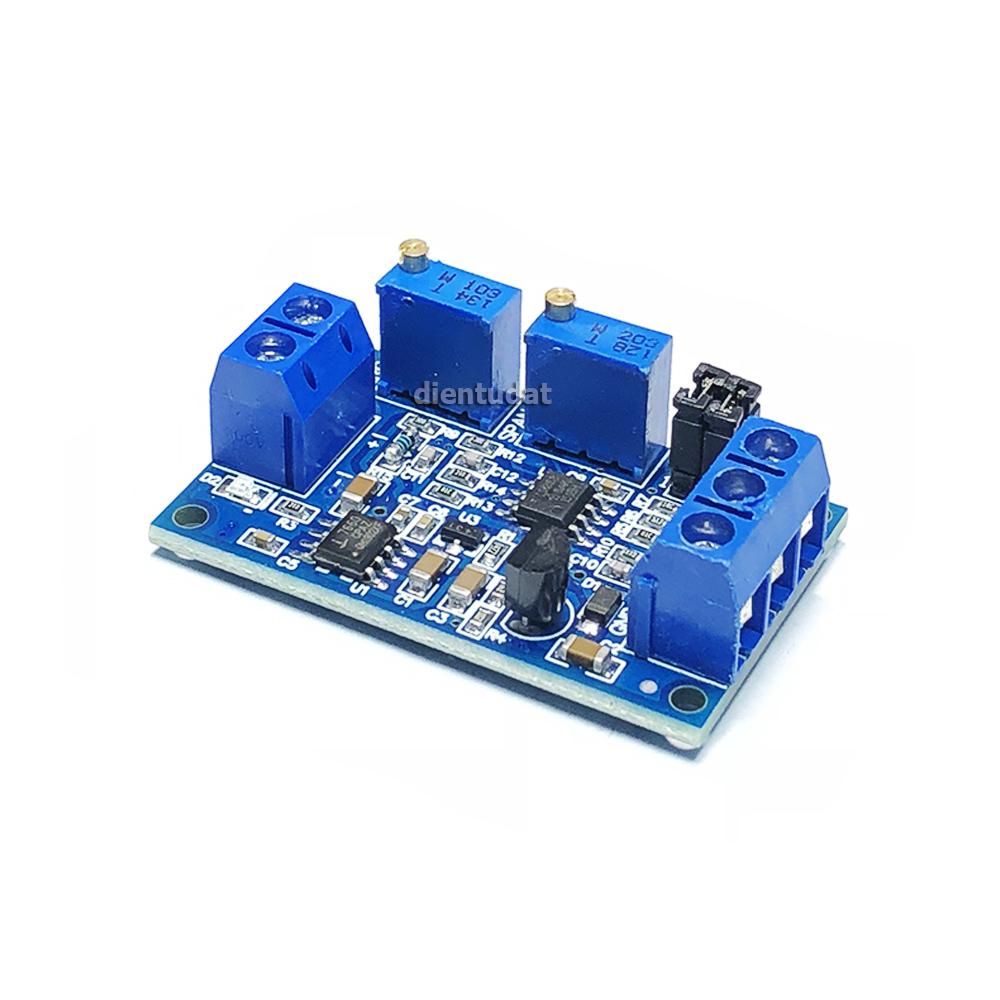

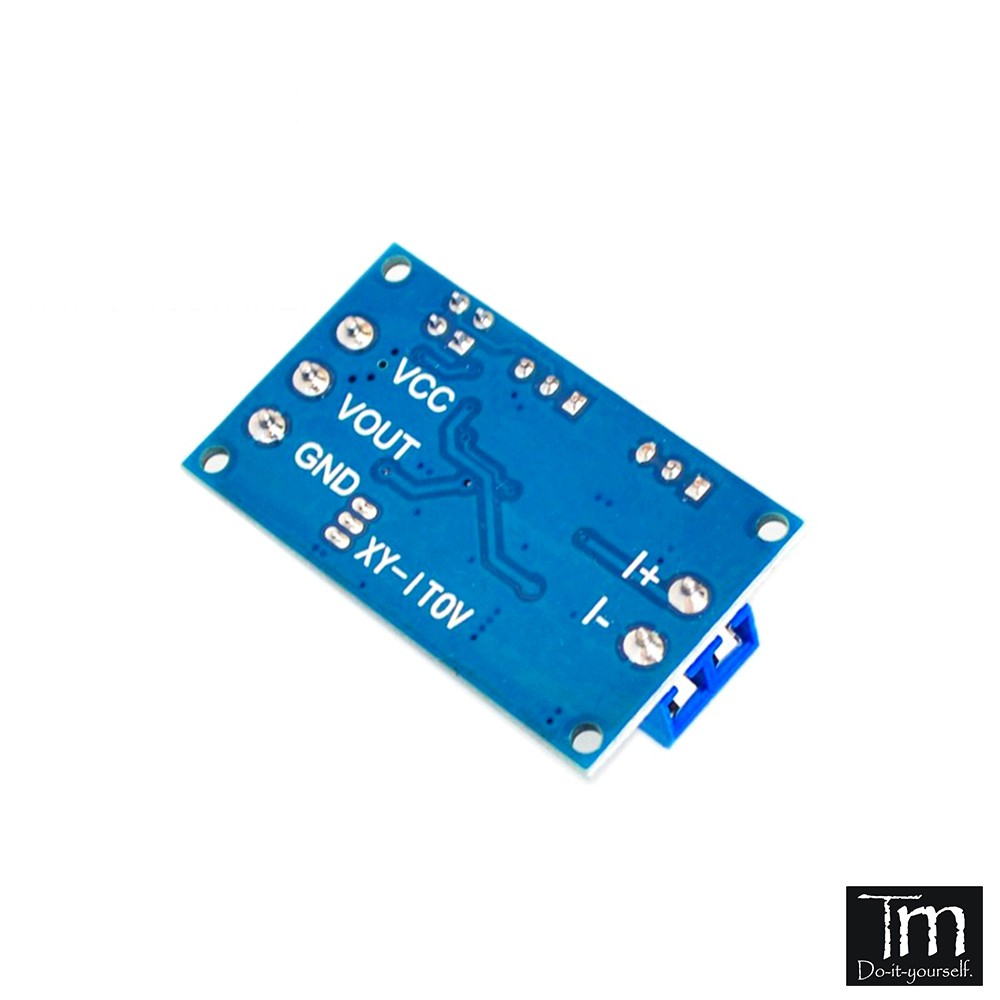

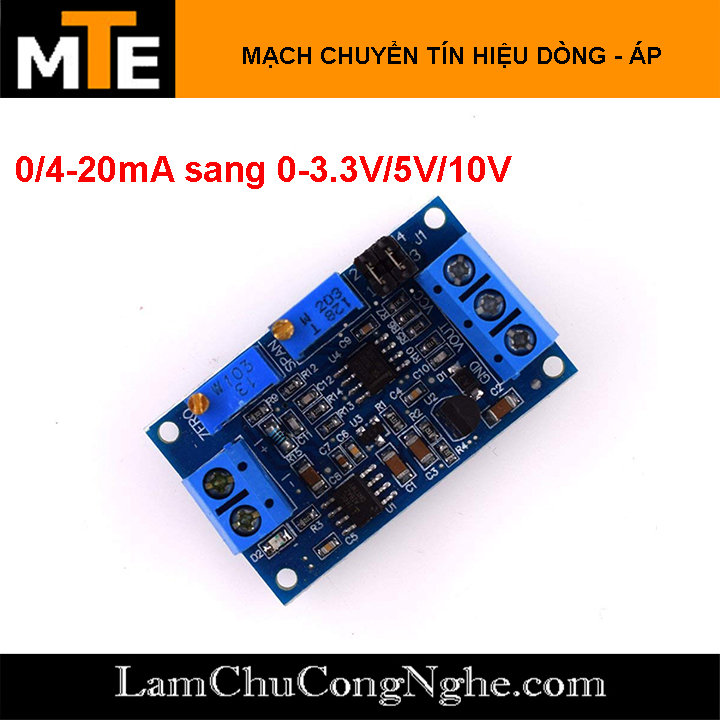

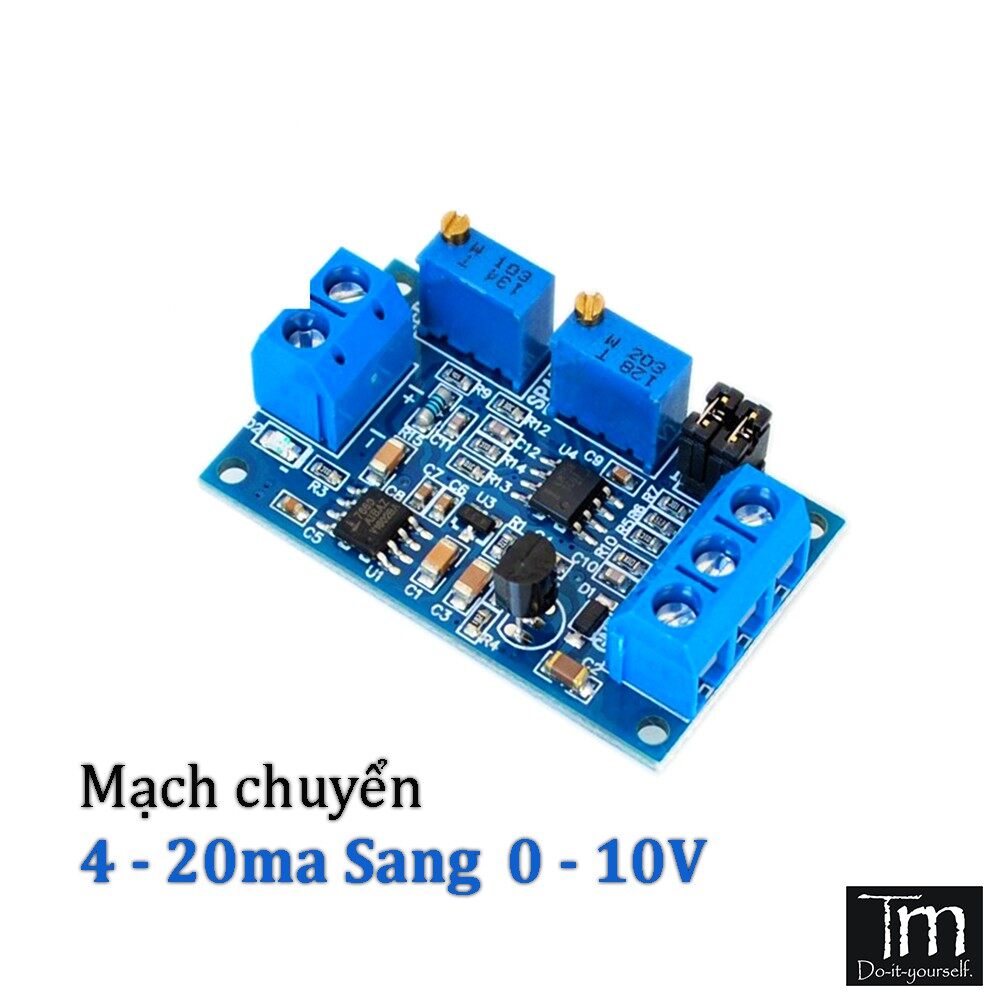

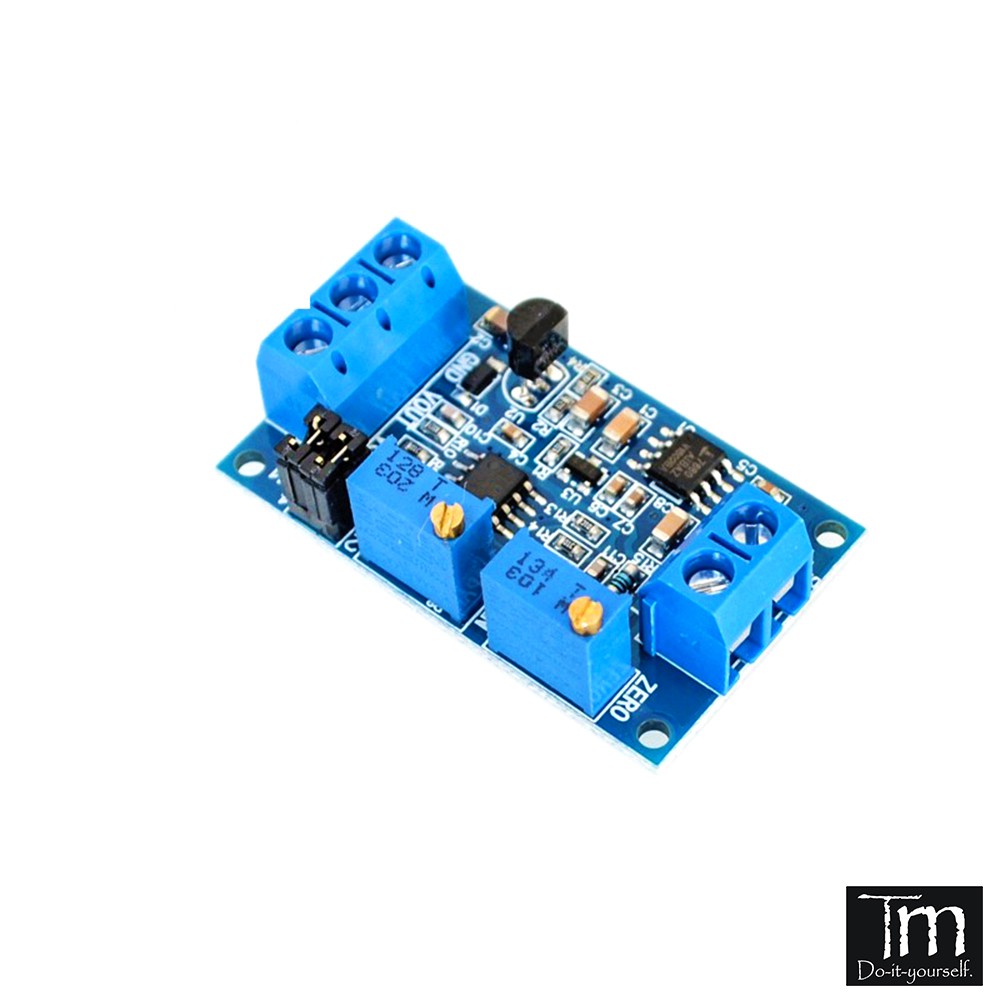

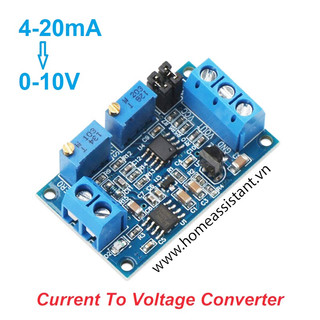

Modul Chuyển Đổi Tín Hiệu 4-20ma Sang 0-10V

❇Chuyển đổi tín hiệu từ dòng điện thành điện áp._x000D_

❇Điện áp nguồn là 7-36V (nếu đầu ra là 10V, điện áp cung cấp phải lớn hơn 12V)_x000D_

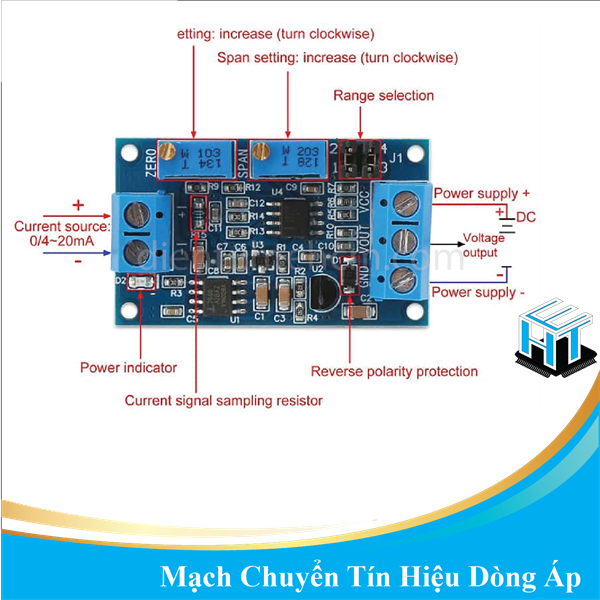

❇Sau khi bật nguồn, đèn D2 sẽ sáng, nếu không hãy kiểm tra kết nối đường dây. Bảng được bảo vệ ngược và kết nối ngược không bị cháy._x000D_

❇Khi đầu vào hiện tại ở giá trị tối thiểu (0mA hoặc 4mA), hãy điều chỉnh chiết áp ZERO để làm cho đầu ra VOUT trở thành giá trị tối thiểu (0,0V hoặc điện áp khác)._x000D_

❇Khi đầu vào hiện tại ở giá trị tối đa (20mA), hãy điều chỉnh chiết áp SPAN để biến đầu ra VOUT thành giá trị tối đa (3,3V hoặc 5V hoặc 10V, khi đầu vào là 4-20ma, đầu ra có thể nhỏ tới 2,5V)._x000D_

❇Range selection:_x000D_

+ Theo nhu cầu của bạn, chọn phạm vi thích hợp thông qua jump:_x000D_

4--20ma:_x000D_

Phạm vi 0--2.5V: J1, 1 nối 2, 3 nối 4_x000D_

Phạm vi 0--3.3V: J1, 1 không nối 2, 3 không nối 4_x000D_

Phạm vi 0--5.0V: J1, 1 nối 2, 3 nối 4_x000D_

Phạm vi 0--10.0V: J1, 1 nối 2, 3 không nối 4_x000D_

0--20ma:_x000D_

Phạm vi 0--3.3V : J1, 1 nối 2, 3 nối 4_x000D_

Phạm vi 0--5.0V: J1, 1 nối 2, 3 nối 4_x000D_

Phạm vi 0--10.0V: J1, 1 không nối 2, 3 không nối 4_x000D_

❇Dải điện áp cung cấp rộng, điện áp đầu ra hỗ trợ nhiều phạm vi sử dụng._x000D_

❇Phạm vi có thể được điều chỉnh._x000D_

❇Độ ổn định cao, tuyến tính tốt, loại hình công nghiệp._x000D_

❇Tín hiệu dòng điện lấy mẫu điện trở với độ chính xác cao, nhiệt độ trượt nhỏ, công suất cao._x000D_

2️⃣2️⃣2️⃣ --TÌNH TRẠNG SẢN PHẨM--2️⃣2️⃣2️⃣_x000D_

- Mới_x000D_

- Test +vệ sinh sạch sẽ_x000D_

_x000D_

3️⃣3️⃣3️⃣--LƯU Ý--3️⃣3️⃣3️⃣_x000D_

- Đấu nối đúng cực tính ghi trên mạch(nếu chưa rõ vui lòng liên hệ shop hỗ trợ ngay nha)_x000D_
