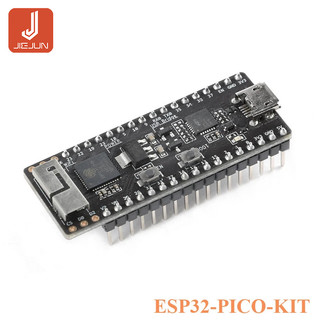

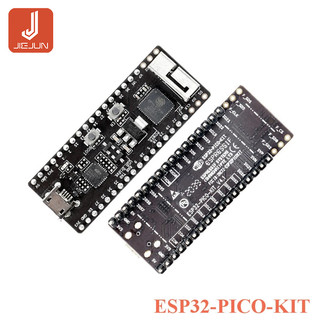

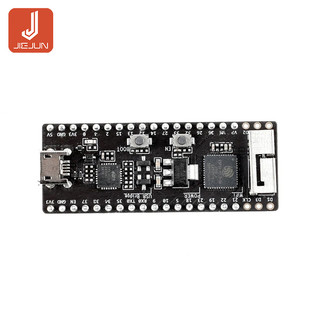

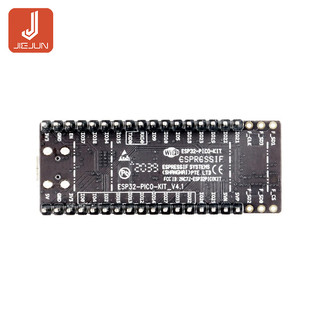

Mô Đun Phát Triển WiFi & Bluetooth ESP32-PICO-KIT Chuyên Dụng

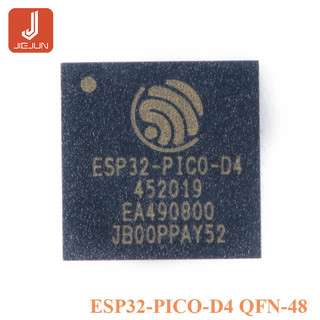

Tổng quan Esp32-pico-kit là một bảng phát triển mini do Esppressif sản xuất. Cốt lõi của bo mạch này là ESP32-PICO-D4, một mô-đun Hệ thống trong Gói (SiP) với Wi-Fi và Bluetooth hoàn chỉnh Chức năng. So với các mô-đun ESP32 khác, ESP32-PICO-D4 tích hợp một số Các thành phần ngoại vi trong một gói duy nhất, nếu không sẽ cần được lắp đặt riêng biệt. Điều này bao gồm bộ dao động tinh thể 40 MHz, đèn flash 4 MB, tụ điện flter và liên kết khớp RF. Điều này giúp giảm đáng kể số lượng và chi phí của các thành phần bổ sung, Chi phí lắp ráp và thử nghiệm tiếp theo, cũng như độ phức tạp tổng thể của sản phẩm. Bo mạch phát triển tích hợp mạch Cầu USB-UART, cho phép các nhà phát triển kết nối bo mạch với cổng USB của PC để tải xuống và gỡ lỗi. Để giao tiếp dễ dàng, tất cả các tín hiệu IO và nguồn hệ thống trênESP32-PICO-D4 đều được dẫn ra qua hai hàng miếng đệm tiêu đề cao độ 20 x 0,1 ” ở cả hai mặt của bảng phát triển. Để biến AESP32-PICO-KIT thành breadboard mini, các miếng đệm tiêu đề có hai hàng 17 pinheaders. 2 x 3 miếng đệm còn lại được nhóm ở mỗi bên của bảng bên cạnh ăng-ten không Dân cư. Các đầu cắm 2 x 3 chân còn lại có thể được người dùng hàn sau đó.
