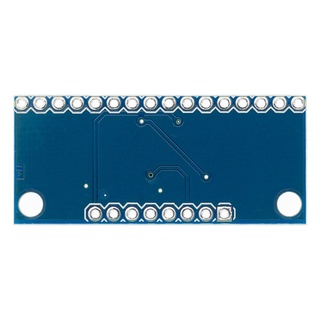

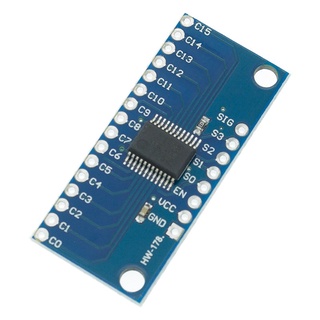

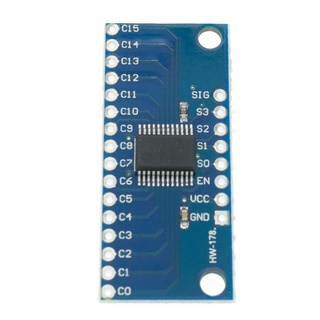

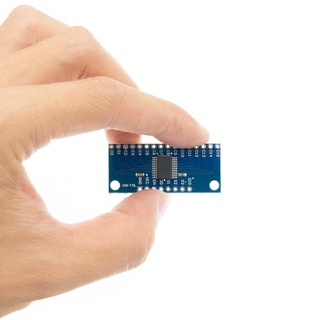

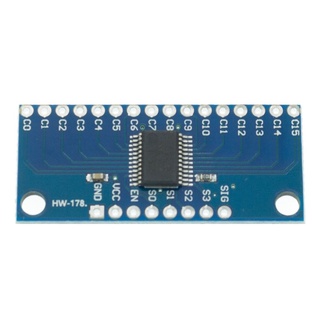

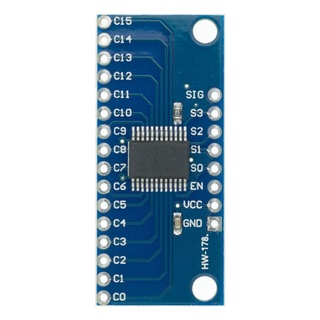

Mô Đun Phá Vỡ Kỹ Thuật Số 16 Kênh CD74HC4067

Chức năng: tập hợp tất cả các tín hiệu tương tự ADC 16. Sử dụng công tắc tương tự 16 kênh CD74HC4067 Đầu vào tương tự: C0-C15 16 kênh Đầu ra tương tự: DIG Điều khiển kênh: S0-S3 Mô tả: Đây là một bảng đột phá cho Analog 16 kênh / Digital Multiplexer / Demultiplexer CD74HC4067 này giống như một công tắc xoay - nó chuyển sang trong chân thông thường (COM trong chương trình giảng dạy, SIG trên Bảng) thành một trong số. 16 chân kênh (CHANxx). Nó hoạt động với cả tín hiệu kỹ thuật số và tương tự (điện áp không thể cao hơn VCC) và chức năng kết nối theo cả hai hướng. Để điều khiển nó, hãy kết nối 4 đầu ra kỹ thuật số với các chân chọn địa chỉ của chip (S0-S3) và gửi nó địa chỉ nhị phân của kênh bạn muốn (xem bảng dữ liệu để biết chi tiết). Điều này cho phép bạn kết nối tối đa 16 cảm biến với hệ thống của mình chỉ bằng 5 chân! Vì mux / demux cũng hoạt động với tín hiệu kỹ thuật số, bạn có thể sử dụng nó để truyền dữ liệu nối tiếp cấp TTL sang hoặc từ nhiều thiết bị. Ví dụ, bạn có thể sử dụng nó để kết nối các chân TX của 16 thiết bị với một chân RX trên bộ vi điều khiển của bạn. Sau đó, bạn có thể chọn bất kỳ thiết bị nào trong 16 thiết bị đó để nghe. Nếu bạn muốn giao tiếp hai chiều, bạn có thể thêm một bảng thứ hai để định tuyến TX của bộ vi điều khiển của bạn vào 16 đường RX của thiết bị. Bằng cách sử dụng nhiều bảng, bạn có thể tạo các cách sắp xếp tương tự cho I2C, SPI, v.v. Các công tắc bên trong là hai chiều, hỗ trợ điện áp giữa mặt đất và VCC, có khả năng chống "bật" thấp và rò rỉ "tắt" thấp, và để ngăn chặn nhiễu xuyên âm, thực hiện chuyển đổi "hãy trước khi làm". Bảng cũng phá vỡ "pin" có thể ngắt được của chip, khi được điều khiển cao, sẽ kết nối hoàn toàn chốt thông thường (tất cả các công tắc" tắt "). Đặc điểm: Hoạt động 2V đến 6V Điện trở "On": 70 Ohms @ 4.5V 6ns break-before-make @ 4.5V Phạm vi nhiệt độ hoạt động rộng: -55C đến 125C
