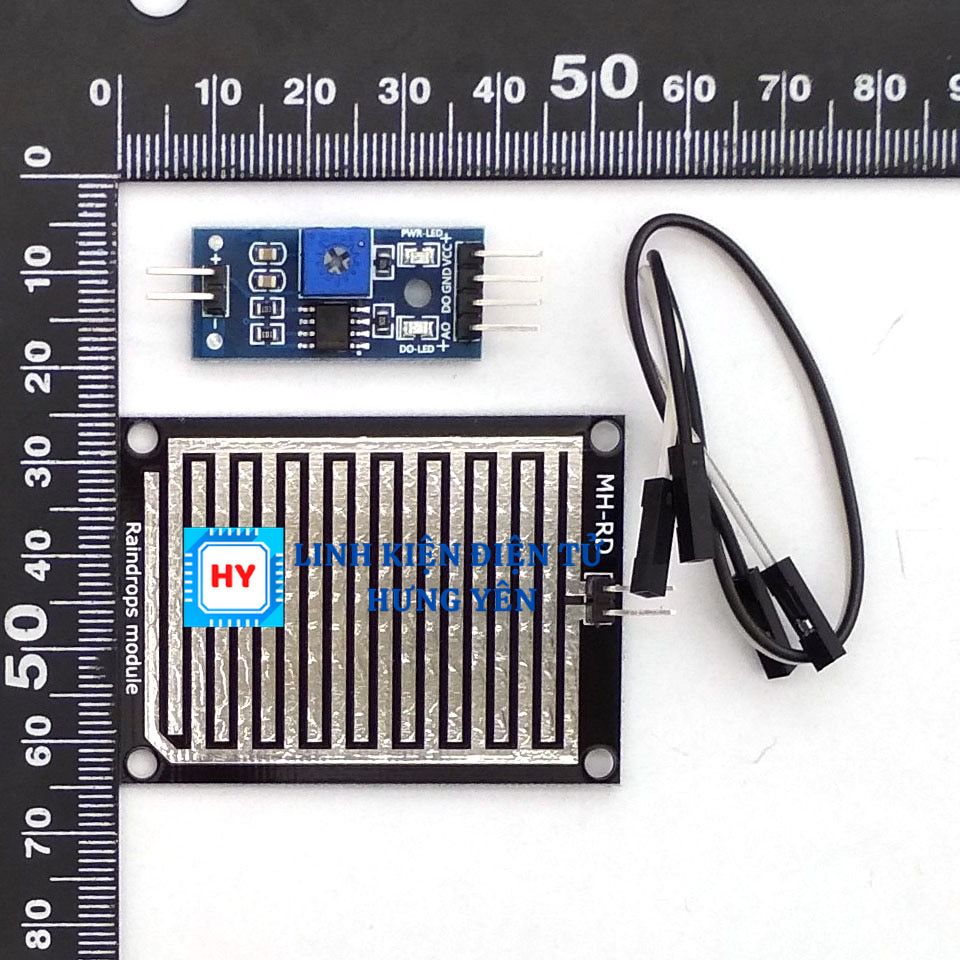

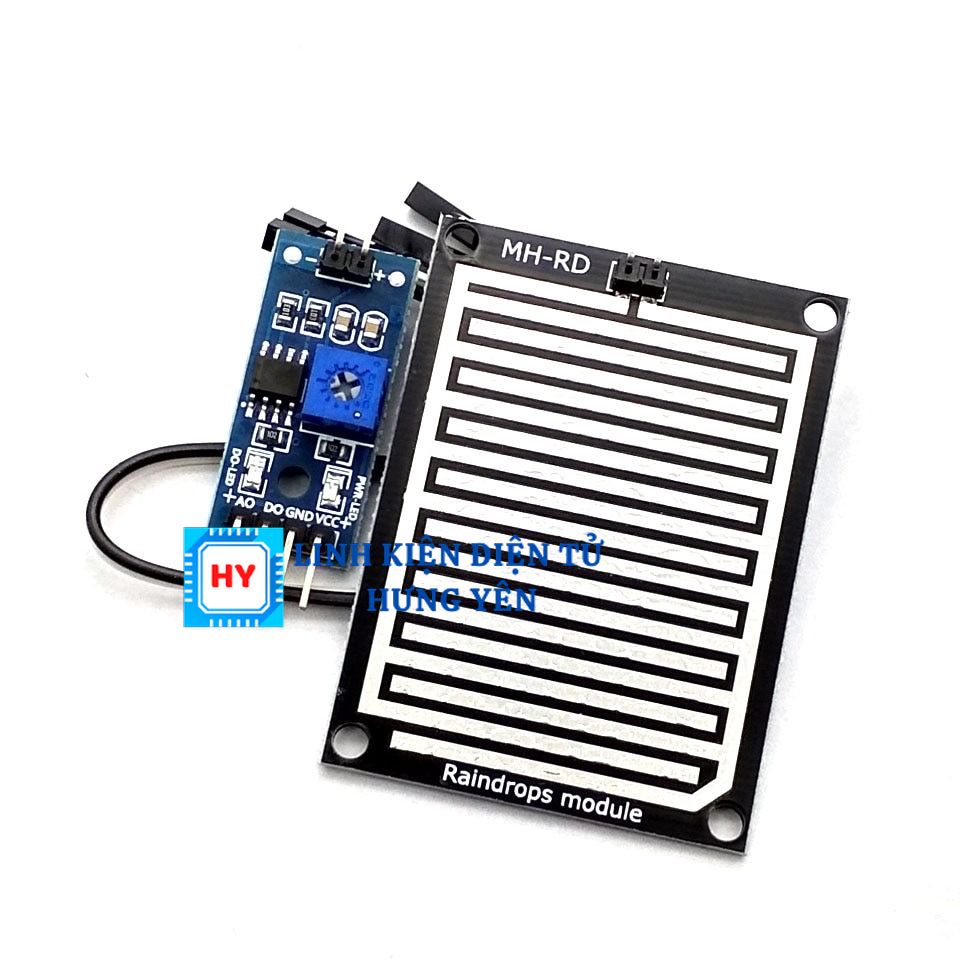

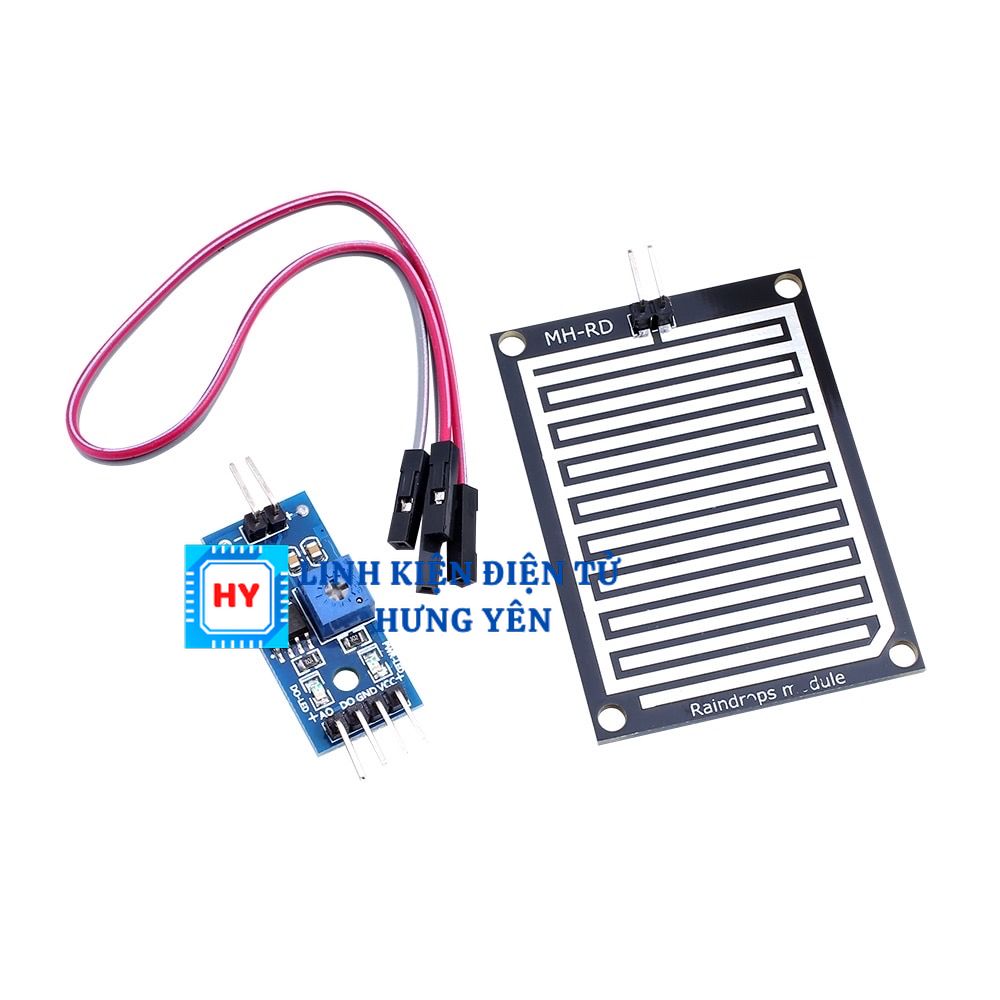

Mô-đun mưa cảm biến mưa

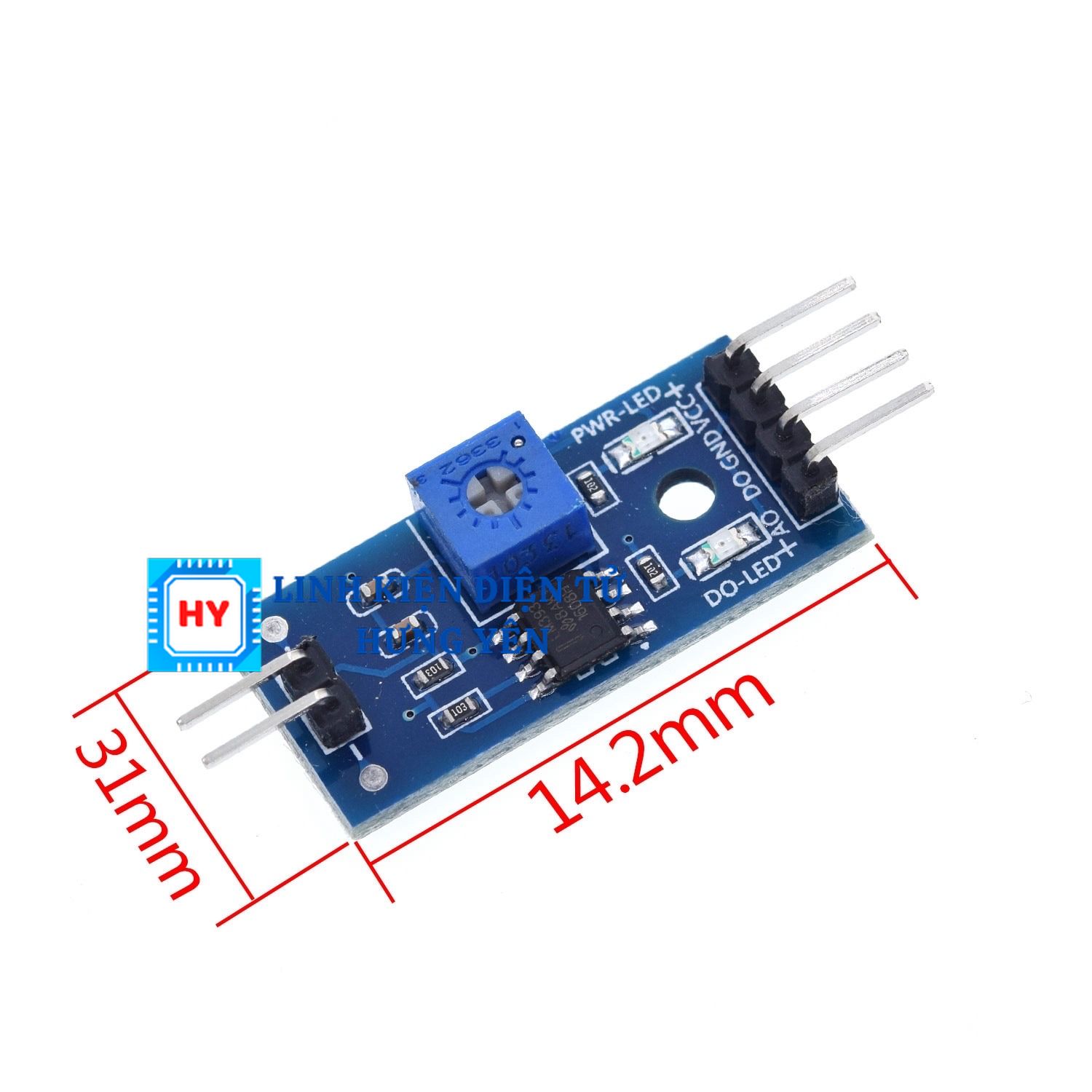

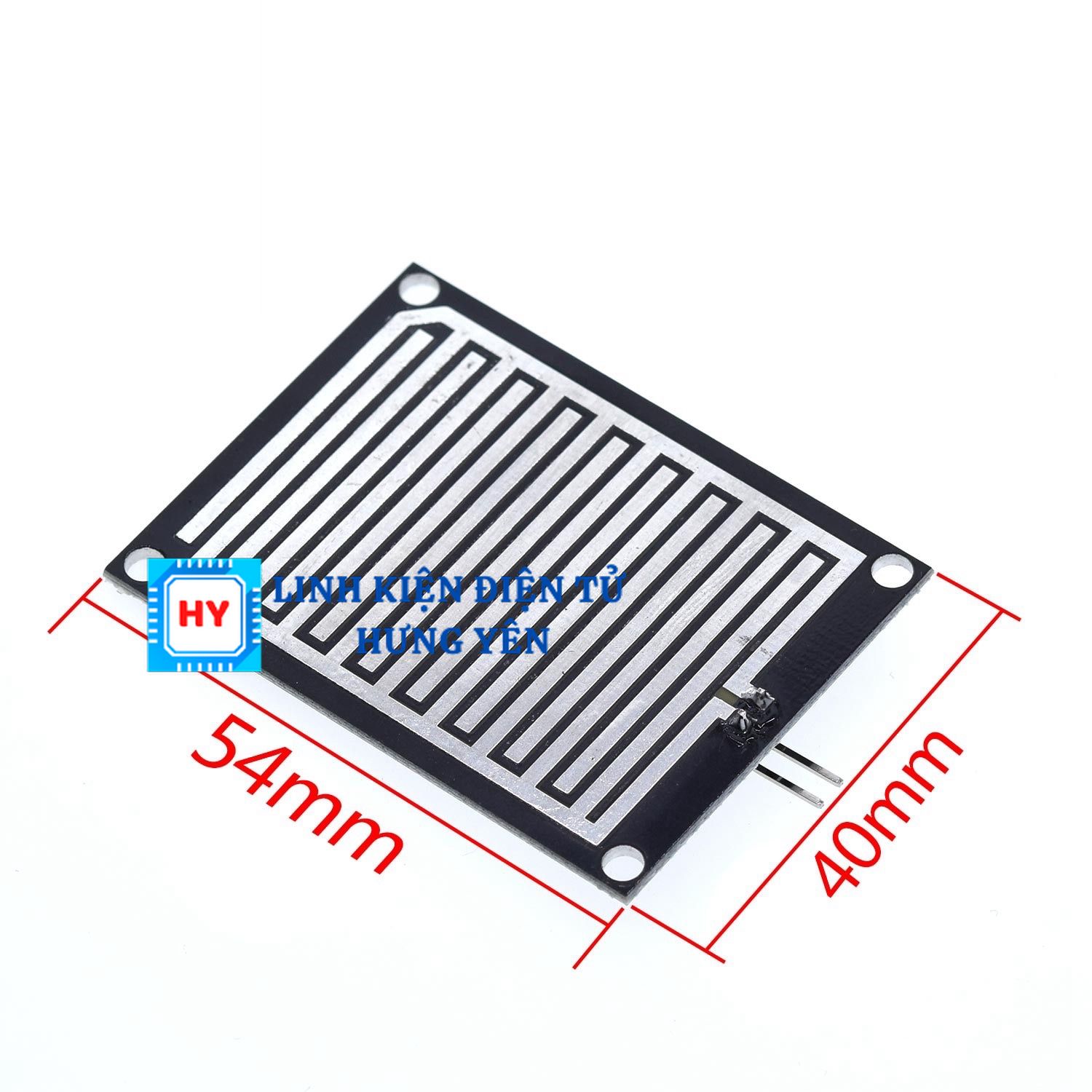

Cảm biến mưa sử dụng để phát hiện mực nước, trời mưa, hay các môi trường có nước. Mạch cảm biến mưa được đặt ngoài trời để kiểm tra trời có mưa không, qua đó truyền tín hiệu điều khiển đóng / ngắt rơ le. Mạch cảm biến mưa gồm 2 bộ phận: Bộ phận cảm biến mưa được gắn ngoài trời Bộ phận điều chỉnh độ nhạy cần được che chắn Mạch cảm biến mưa hoạt động bằng cách so sánh hiệu điện thế của mạch cảm biến nằm ngoài trời với giá trị định trước (giá trị này thay đổi được thông qua 1 biến trở màu xanh) từ đó phát ra tín hiệu đóng / ngắt rơ le qua chân D0.K hi cảm biến khô ráo (trời không mưa), chân D0 của module cảm biến mưa sẽ được giữ ở mức cao (5V-12V). Khi có nước trên bề mặt cảm biến (trời mưa), đèn LED màu đỏ sẽ sáng lên, chân D0 được kéo xuống thấp (0V).Mạch hoạt động với nguồn 5V.Bạn nên sử dụng các loại rơ le kích ở mức thấp kèm với cảm biến.THÔNG SỐ KỸ THUẬTĐiện áp: 5VLed báo nguồn ( Màu xanh)Led cảnh báo mưa ( Màu đỏ)Hoạt động dựa trên nguyên lý: Nước rơi vào board sẽ tạo ra môi trường dẫn điện.Có2 dạng tín hiệu: Analog( AO)và Digital (DO)Dạng tín hiệu : TTL, đầu ra 100mA ( Có thể sử dụng trực tiếp Relay, Còi công suất nhỏ…)Điều chỉnh độ nhạy bằng biến trở.Sử dụng LM358 để chuyển AO –> DOKích thước: 5.4*4.0mm Dày 1.6mm -----------------------------------------------Linh Kiện Điện tử Hưng YênChuyên cung cấp linh kiện điện tử, thiết bị điện tử, mạch in Mẫu mã đa dạng, chất lượng sản phẩm tốt Giá rẻ cạnh tranhLinh Kiện Điện tử Hung Yên cam kết về chất lượng sản phẩm và mong muốn được đồng hành lâu dài với quý khách!Quý khách nên đặt thêm các khác của shop để được miễn phí ship cho đơn hàngTrong trường hợp:+Khách hàng mua với số lượng lớn+Không tìm thấy sản phẩm tại Shop+Phí vận chuyển quá caoQuý khách vui lòng inbox shop để được hỗ trợ==> Khi bạn nhận được hàng từ Shop nhớ quay lại video lúc mở hàng, và khi sử dụng lần đầu. Để làm bằng chứng đối chiếu hai bên khi xảy ra tranh chấp.Cảm ơn quý khách đã mua sắm tại Shop! Chúc quý khách luôn mạnh khỏe, một ngày tốt lành!Hashtag: #0366.77.99.35#linhkiendientuhungyen#linhkiengiare#LKDT#linhkiendientu#giare#linhkienvietnam#dientu#linhkien#chatluong#dep#ngon#bo#re
