Mô Đun Khuếch Đại Micro Max4466 Chuyên Dụng

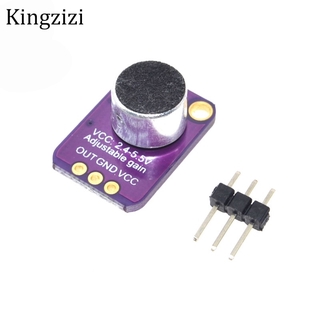

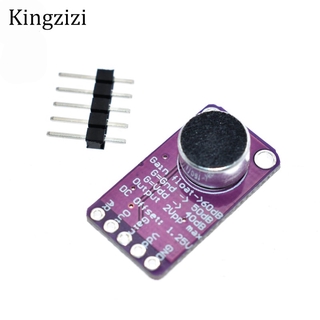

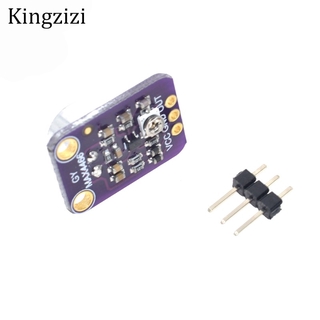

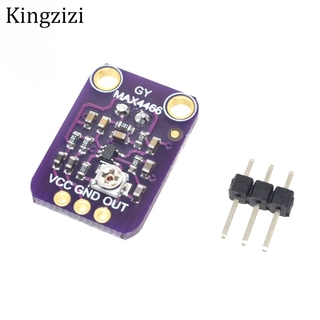

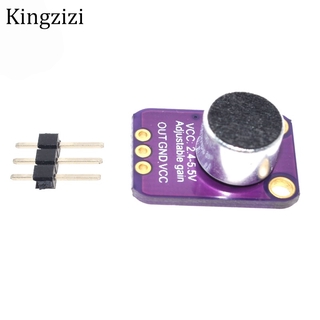

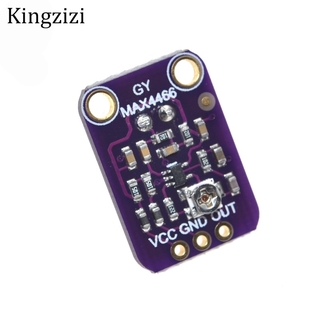

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày Bộ khuếch đại micro điện tử GY-MAX4466 Bộ khuếch đại có thể điều chỉnh MAX4466 Mô tả: Thêm một tai vào dự án của bạn với bộ khuếch đại micro electret được thiết kế. Điều này lắp ráp hoàn chỉnh và bo mạch đã thử nghiệm đi kèm với micrô điện tử 20-20KHz được hàn trên. Để khuếch đại, chúng tôi sử dụng Maxim MAX4466, một op-amp được thiết kế đặc biệt cho nhiệm vụ tinh vi này! Bộ khuếch đại có công suất tuyệt vời cung cấp loại bỏ tiếng ồn, vì vậy bộ khuếch đại này nghe thực sự tốt và gần như không ồn ào hay khó chịu như các bộ khuếch đại khác mic breakout chúng tôi đã thử! Đột phá này được sử dụng tốt nhất cho các dự án như thay đổi giọng i, ghi âm âm thanh và các dự án phản ứng âm thanh sử dụng FFT. Ở mặt sau, chúng tôi bao gồm một nồi tông đơ nhỏ để điều chỉnh mức tăng. Bạn có thể đặt mức tăng từ 25x đến 125x. Đó là xuống khoảng 200mVpp (đối với âm lượng nói bình thường khoảng 6" đi), điều này tốt cho việc gắn vào thứ gì đó mong đợi đầu vào 'mức dòng' mà không cắt, hoặc lên đến khoảng 1Vpp, lý tưởng để đọc từ bộ vi điều khiển ADC. Đầu ra là rail-to-rail vì vậy nếu âm thanh được to, đầu ra có thể lên tới 5Vpp! Sử dụng rất đơn giản: Kết nối GND với mặt đất, VCC đến 2.4-5VDC. Để có hiệu suất tốt nhất, hãy sử dụng nguồn cung cấp"yên tĩnh nhất" có sẵn (trên Arduino, đây sẽ là nguồn cung cấp 3.3V). Dạng sóng âm thanh sẽ đi ra khỏi chân OUT. Đầu ra sẽ có độ lệch DC của VCC / 2 vì vậy khi hoàn toàn yên tĩnh, điện áp sẽ là một VCC / 2 volt ổn định ( được ghép nối với DC). Nếu thiết bị âm thanh bạn đang sử dụng yêu cầu âm thanh ghép AC, đặt tụ 100uF giữa chân đầu ra và đầu vào của thiết bị. Nếu bạn đang kết nối với bộ khuếch đại âm thanh có đầu vào vi sai hoặc bao gồm các tụ tách rời, Không cần nắp 100uF. Pin đầu ra không được thiết kế để điều khiển loa hoặc bất cứ thứ gì ngoại trừ tai nghe nhét trong tai nhỏ nhất - bạn sẽ cần bộ khuếch đại âm thanh (như amp âm thanh nổi 3.7W) nếu bạn muốn kết nối amp trực tiếp với loa. Nếu bạn kết nối với pin vi điều khiển, bạn không cần bộ khuếch đại hoặc tụ tách rời - kết nối OUT chân trực tiếp vào chân ADC vi điều khiển. Đối với các dự án phản ứng âm thanh, chúng tôi khuyên bạn nên sử dụng thư viện trình điều khiển FFT có thể lấy đầu vào âm thanh và 'dịch' thành tần số. Các tính năng và lợi ích: Điện áp nguồn: + 2.4V đến + 5.5V (có thể được kết nối trực tiếp với STM / ARDUNIO / Raspberry Pi và bảng phát triển khác) Tỷ lệ loại bỏ nguồn điện: 112dB Tỷ lệ loại bỏ chế độ phổ biến: 126dB AVOL: 125dB (RL = 100kΩ) đầu ra đường ray Nguồn cung cấp tĩnh: <24μA Băng thông đạt được: 600kHz Kích thước: 20.8MM * 13.8MM * 7.5MM Gói hàng bao gồm: 1 * mô-đun khuếch đại micro điện tử GY-MAX4466 #GY-MAX4466 #electret #microphone #amplifier #MAX4466 #adjustable #amplifier #module #Arduino #DC 2.4-5V
