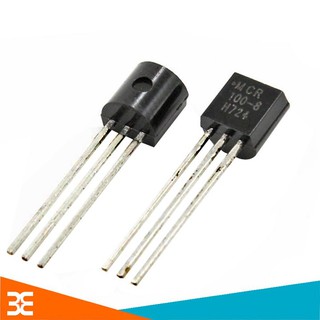

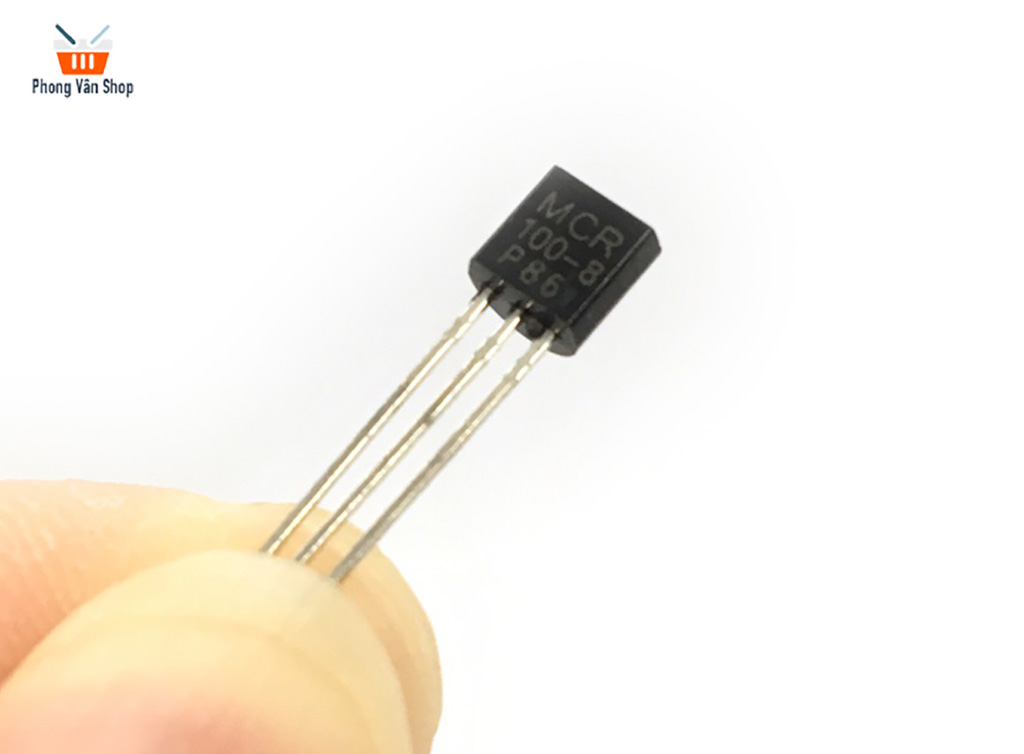

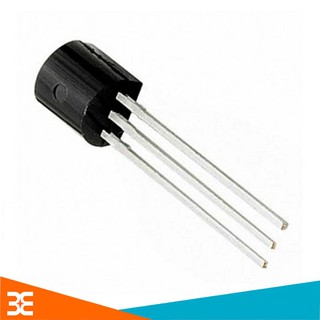

MCR100-8 TO-92 THYRISTOR 1A 600V

MCR100-8 TO-92 THYRISTOR 1A 600V chất lượng cao Thyristor ( Chỉnh lưu silic có điều khiển - SCR) là một linh kiện điện tử bán dẫn cấu tạo từ bốn lớp bán dẫn,ví dụ như P-N-P-N, tạo ra ba lớp tiếp giáp P-N. Trong hình cho thấy 4 lớp bán dẫn xem như là 2 transistor PNP và NPN kết hợp nhau thành một cấu trúc mới. Cấu trúc bán dẫn (semiconductor) này có tên là SCR vì nó có khả năng khởi dẫn ở một thời gian (pha), điều khiển (control) được quá trình nắn dòng (rectifier). Ký hiệu của SCR vì thế mà giống như một diode có anode A và cathode K với cực gate G Thông số kỹ thuật của MCR100-8 TO-92 THYRISTOR 1A 600V Điện áp ngược cực đại của thyristor: 600V Dòng thuận cực đại: 1A Dải nhiệt độ hoạt động: -40ºC~125ºC Dòng rò thấp Đặt động hồ thang x1W , đặt que đen vào Anode, que đỏ vào Cathode ban đầu kim không lên, dùng Tua-vit chập chân A vào chân G => thấy đồng hồ lên kim, sau đó bỏ Tua-vit ra => đồng hồ vẫn lên kim => như vậy là Thyristor tốt Ứng dụng Thyristor chủ yếu được sử dụng trong các mạch chỉnh lưu có điều khiển Ngoài ta Thyristor thường được sử dụng trong các mạch chỉnh lưu nhân đôi tự động của nguồn xung Ti vi màu mcr100-8-to-92-thyristor Hướng dẫn sử dụng và lưu ý Do tính chất phân cực nên khi sử dụng cần chú ý thứ tự các chân và các cực Ngoài ra những ứng dụng cần SCR dòng và áp bé người ta vẫn thường dùng 2 transistor khác "chất" để ráp thành SCR phù hợp với yêu cầu. Ví dụ trong các mạch bảo vệ quá áp, quá dòng v.v... ===================== CHÍNH SÁCH BẢO HÀNH - Cam kết sản phẩm giống hình ảnh - 1 đổi 1 trong vòng 7 ngày nếu lỗi do Nhà sản xuất - Bảo hành lên đến 30 ngày: + Sản phẩm không có dấu hiệu hỏng hóc do cơ học, cháy nổ do hỏa hoạn,… + Sản phẩm không bị tháo dỡ, không có sự can thiệp của khách hàng lên sản phẩm. - Hỗ trợ kiểm tra sửa khi hết bảo hành. YÊU CẦU khách hàng quay lại video quá trình bóc mở hàng hóa để đảm bảo 100% các vấn đề được giải quyết. Nếu quý khách cần hỗ trợ, khiếu nại về sản phẩmvà đơn hàng xin hãy liên hệ lại trực tiếp Linh kiện điện tử 3M theo số liên hệ trên đơn hàng để được giải đáp và xử lý nhanh nhất. ƯU ĐÃI KHI MUA HÀNG TẠI LINH KIỆN 3M - BẤM“THEO DÕI” Shop NHẬN NGAY VOUCHER 10K - ĐÁNH GIÁ 5sao NHẬN NGAY 200XU cho mỗi phân loại sản phẩm. ( ĐÁNH GIÁ bao gồm: 50 ký tự, video + hình ảnh cho mỗi phân loại) Linh kiện 3M cảm ơn bạn đã luôn theo dõi và ủng hộ!
