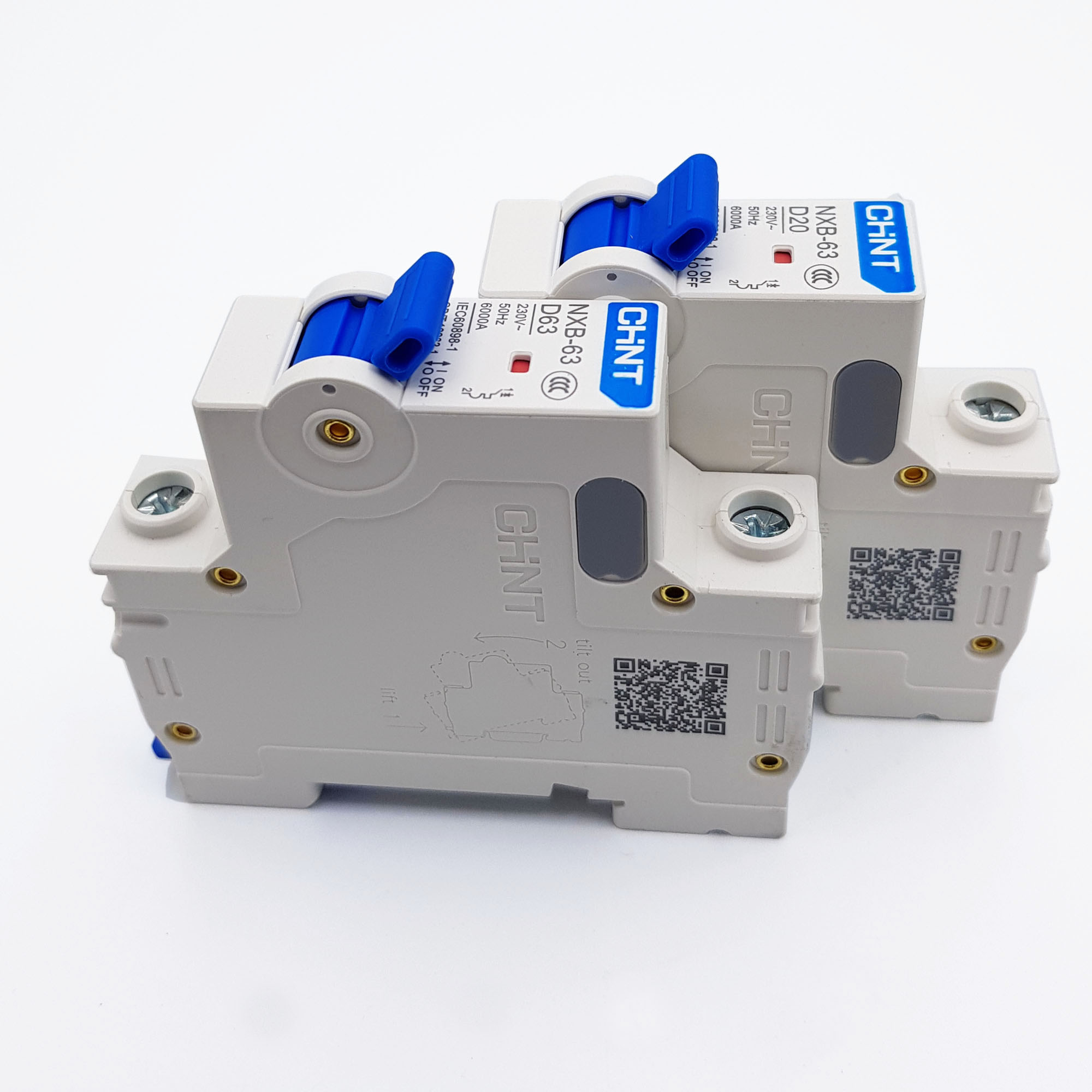

MCB 1P 6kA CHINT NXB-63 10A - 20A - 40A - 63A

Các thiết bị ngắn mạch thu nhỏ hay còn gọi là CB tép (MCB) đặc trưng bởi các giá trị dòng thấp và các cài đặt cố định, thông thường MCB có dòng dưới 100 Ample, như tên gọi nó có kích thước nhỏ gọn.

Trong các điều kiện làm việc bình thường, MCB hoạt động như một công tắc chuyển mạch ON hoặc OFF. Dưới tình trạng của ngắn mạch hoặc quá tải nó sẽ tự động kích hoạt ngắt mạch để gián đoạn dòng quá tải. Chỉ thị hoạt động này có thể quan sát bằng màu chỉ thị (màu xanh là ON, màu đỏ là OFF) và hướng của thanh điều khiển (xuống là OFF, lên là ON).

MCB 1P CHINT NXB-63, 20A (hoặc 63A) 6kA là mặt hàng nội địa được nhập khẩu chính hãngThuộc loại MCB type D, loại này sẽ Tripping ngay lập tức với tốc độ 10 đến 20 lần so với dòng định mức, Nó thường được sử dụng với các tải cảm ứng rất cao, nơi có cường độ dòng cao qua thường xuyên. Với dòng tải lên tới 20A (hoặc 63A nếu là loại 63A) và dòng ngắn mạch 6kA nó là đủ trong lắp đặt điện dân dụng, Phù hợp với các ứng dụng thương mại công nghiệp nhẹ bao gồm: máy X- quang, hệ thống UPS, thiết bị hàn công nghiệp, động cơ,v.v..

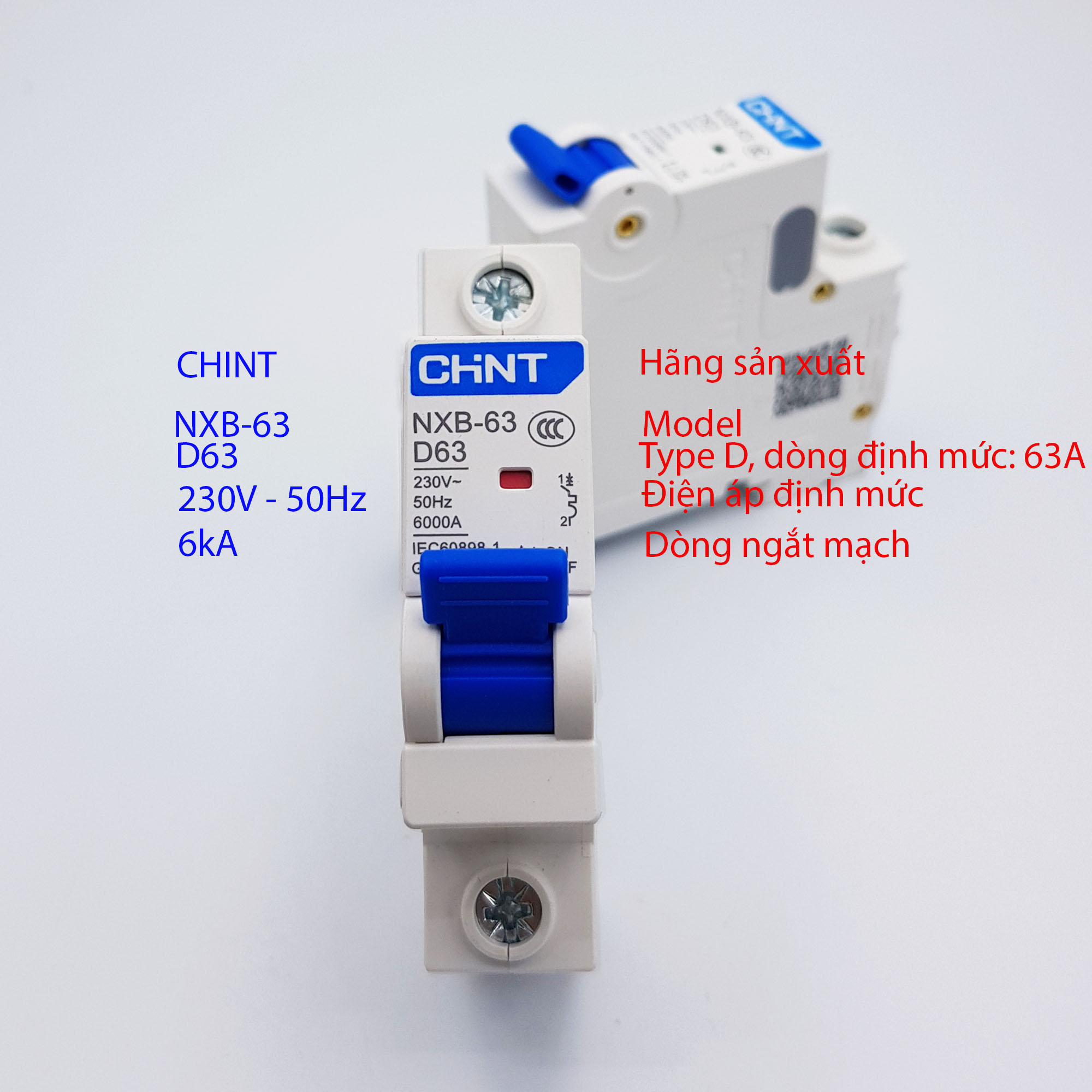

Thông số kỹ thuật của MCB 1P 6kA CHINT NXB-63

• Hãng sản xuất: CHINT
• Model: NXB-63
• Số CB: 1P
• Type: D
• Điện áp định mức: 230V – 50Hz
• Công suất ngắn mạch: 6KA (KA rating hoặc công suất phá vỡ Breaking capacity)
• Có 2 cơ chế kích hoạt ngắt mạch: ngắt mạch từ tính & ngắt mạch nhiệt
• Tiêu chuẩn : IEC 60898 – 1
• Nhiệt độ làm việc: -5°C – 40°C
• Cấp bảo vệ: IP20
• Tuổi thọ điện: hơn 8000 lần
• Tuổi thọ cơ học: hơn 2000 lần
• Kích thước: 80 x 18 x 75.5mm (L x W x H)
  • MCB 1P 10A6kA CHINT NXB-63 loại D10
    • Dòng định mức: 10A
    • Khối lượng: 80g (1 sản phẩm MCB)
  • MCB 1P 20A6kA CHINT NXB-63 loại D20
    • Dòng định mức: 20A
    • Khối lượng: 80g (1 sản phẩm MCB)
  • MCB 1P 40A6kA CHINT NXB-63 loại D40
    • Dòng định mức: 40A
    • Khối lượng: 80g (1 sản phẩm MCB)
  • MCB 1P 63A6kA CHINT NXB-63 loại D63
    • Dòng định mức: 63A
    • Khối lượng: 92g (1 sản phẩm MCB)

Sơ đồ cơ của MCB 1P 6kA CHINT NXB-63 (chung cho D20 và D63)

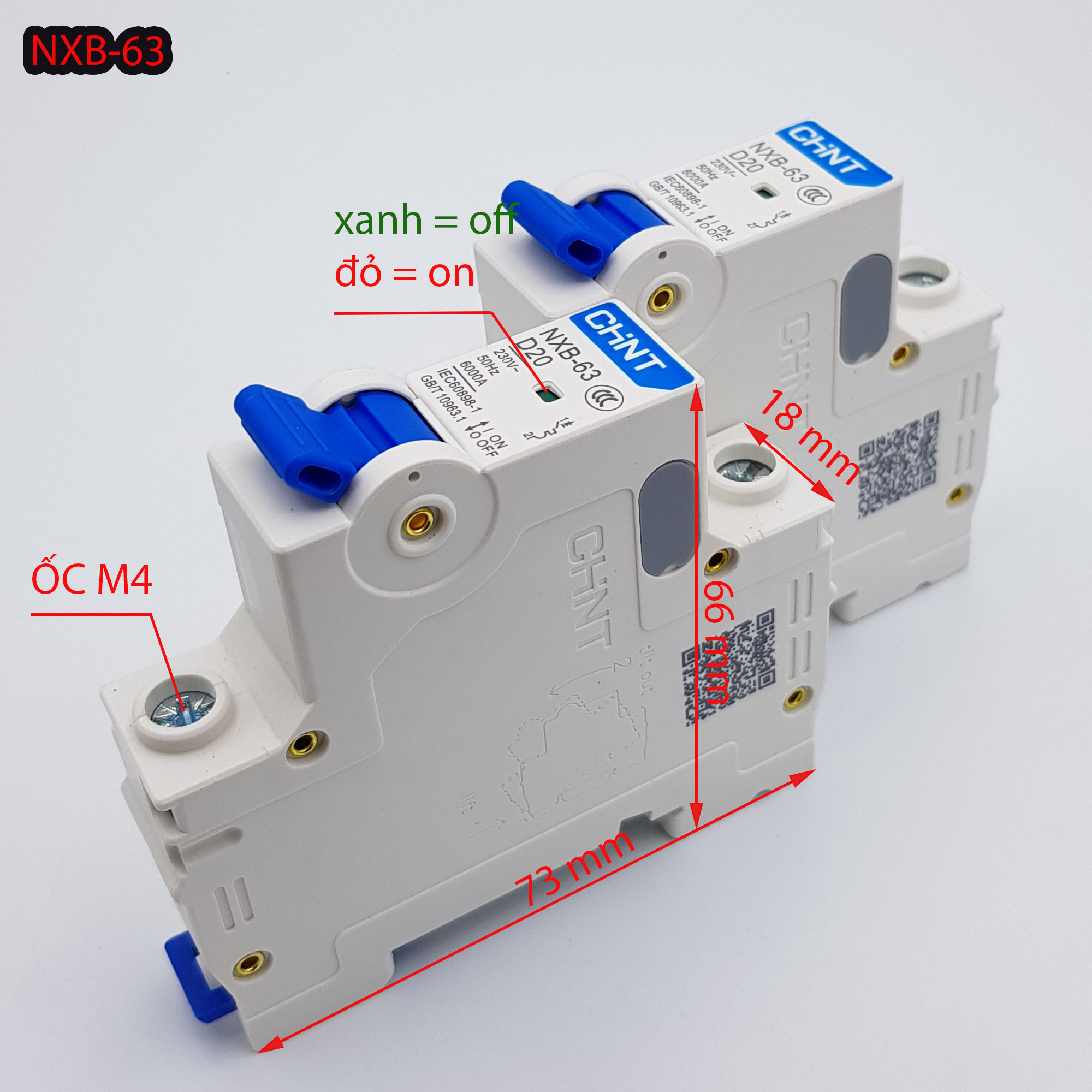

Kích thước của MCB 1P 6kA CHINT NXB-63 (chung cho D20 và D63)

Hướng dẫn lắp đặt cho MCB 1P 6kA CHINT NXB-63 (chung cho D20 và D63)
