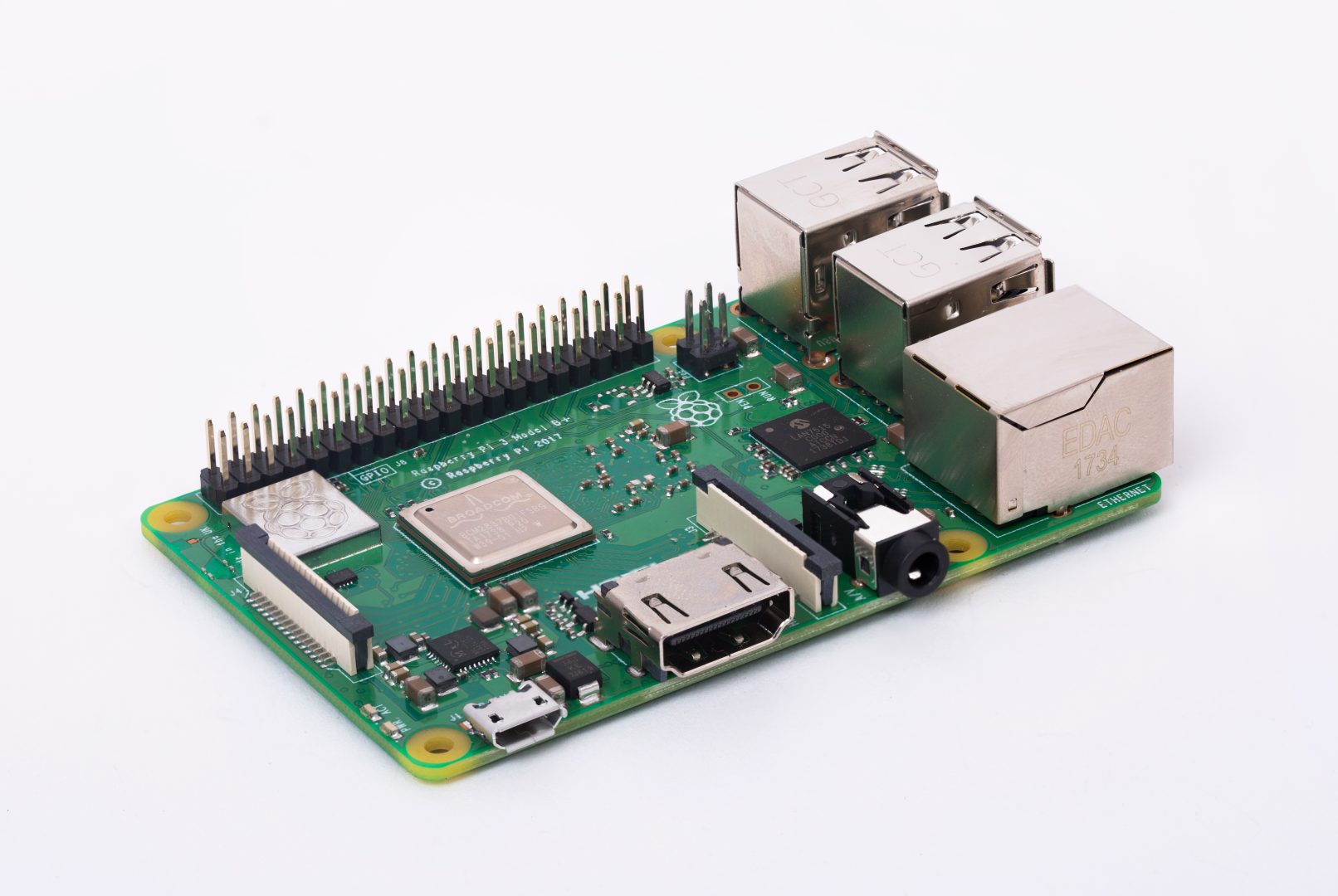

Máy tính nhúng Raspberry Pi Model B+

Raspberry Pi 3 Model B+ là sản phẩm trong gia đình Raspberry Pi, với chip 4 nhân 64-bit có tốc độ 1.4GHz. Phiên bản này hỗ trợ Wifi Dual-band 2.4GHz và 5GHz, Bluetooth 4.2/Bluetooth Low Energy, cổng Ethernet tốc độ cao (300Mbps) và Power over Ethernet (PoE) thông qua PoE HAT.

Bên cạnh những thay đổi đó, kích thước bề ngoài cũng như phần mềm của Raspberry Pi 3 Model B+ vẫn được giữ nguyên, vì vậy bạn hoàn toàn có thể sử dụng lại các phụ kiện cũ như vỏ, thẻ nhớ, adapter (nguồn điện) hoặc các phần mềm đang chạy trên Raspbian/Ubuntu hiện tại. Tuy nhiên, về hệ điều hành thì các bạn cần tải bản mới để có thể hỗ trợ được bo mạch này.

• Những nâng cấp của phiên bản Pi3 B+ so với phiên bản Pi3 B.

Thông số kỹ thuật

• Vi xử lý: Broadcom BCM2837B0, quad-core A53 (ARMv8) 64-bit SoC @1.4GHz
• RAM: 1GB LPDDR2 SDRAM
• Kết nối: 2.4GHz and 5GHz IEEE 802.11 b/g/n/ac wireless LAN, Bluetooth 4.2, BLE, Gigabit Ethernet over USB 2.0 (Tối đa 300Mbps).
• Hỗ trợ: 40-pin GPIO, 4 cổng USB2.0
• Video và âm thanh: 1 cổng full-sized HDMI, Cổng MIPI DSI Display, cổng MIPI CSI Camera, cổng stereo output và composite video 4 chân.
• Multimedia: H.264, MPEG-4 decode (1080p30), H.264 encode (1080p30); OpenGL ES 1.1, 2.0 graphics
• Lưu trữ: MicroSD
• Điện áp hoạt động: 5V/2.5A DC cổng microUSB, 5V DC trên chân GPIO, Power over Ethernet (PoE) (yêu cầu thêm PoE HAT)

• Giới thiệu mạch Raspberry Pi 3 Model B+ (Nguồn Raspberry Pi Việt Nam)

Lưu ý khi dùng Board:

- Nguồn sử dụng cho Board là nguồn 5VDC, dòng điện từ 2.5A trở lên, chất lượng tốt và ổn định, trường hợp nguồn không đủ dòng sẽ dẫn tới hiện tượng sụt áp, cháy máy.

- Các chân GPIO của Raspberry Pi (40 chân cắm Header) nếu giao tiếp điện áp trên (lớn hơn) 3.3V, chân cấp nguồn 3.3V và 5V nếu chạm với GND (Mass) sẽ làm chập nguồn cháy máy ngay lập tức, nếu không có nhu cầu, vui lòng không sử dụng và nên mua thêm vỏ bảo vệ để tránh chập chạm.

- Nếu bạn cần sử dụng các chân GPIO của Raspberry Pi để giao tiếp với các mạch có mức điện áp giao tiếp lớn hơn 3.3V hoặc sử dụng với mạch điều khiển động cơ thì cần dùng thêm mạch chuyển tín hiệu.
