Máy Hiện Sóng Tạo Dao Động DSO138

Máy Hiện Sóng Tạo Dao Động DSO138

Máy Hiện Sóng Tạo Dao Động DSO138 được sử dụng để đo dạng sóng, tần số của tín hiệu ở tần số thấp với tốc độ lấy mẫu tối đa 1Msps tương ứng với Analog Bandwidth 200Khz, máy có kích thước nhỏ gọn, thiết kế đơn giản, dễ sử dụng với màn hình hiển thị màu trực quan.

Máy Hiện Sóng Tạo Dao Động DSO138

Thông Số Kĩ Thuật:

• Tốc độ lấy mẫu thời gian thực cao nhất: 1Msps
• Độ chính xác: 12Bit
• Độ sâu vùng đệm mẫu: 1024 byte
• Băng thông tương tự: 0 – 200KHz
• Độ nhạy dọc: 10mV / Div – 5V / Div (vào trong 1-2-5)
• Độ nhạy lỗi:< 5%
• Dịch chuyển dọc có thể điều chỉnh với dấu hiệu
• Trở kháng đầu vào: 1MΩ
• Điện áp đầu vào tối đa: 50Vpp (đầu dò 1: 1), 400Vpp (đầu dò 10: 1)
• Phương pháp ghép nối bao gồm DC / AC / GND
• Khoảng thời gian nằm ngang: 10μs / Div – 50s / Div (bên trong 1-2-5)
• Chế độ kích hoạt tự động, thông thường và đơn để dễ dàng chụp các dạng sóng tức thời
• Kích hoạt trên các cạnh tăng hoặc giảm
• Vị trí mức kích hoạt có thể điều chỉnh với chỉ báo
• Quan sát dạng sóng trước trigger (độ trễ âm)
• Hiển thị dạng sóng có thể bị đóng băng bất cứ lúc nào (chức năng HOLD)
• Đi kèm với nguồn tín hiệu kiểm tra sóng vuông 1KHz / 3.3V

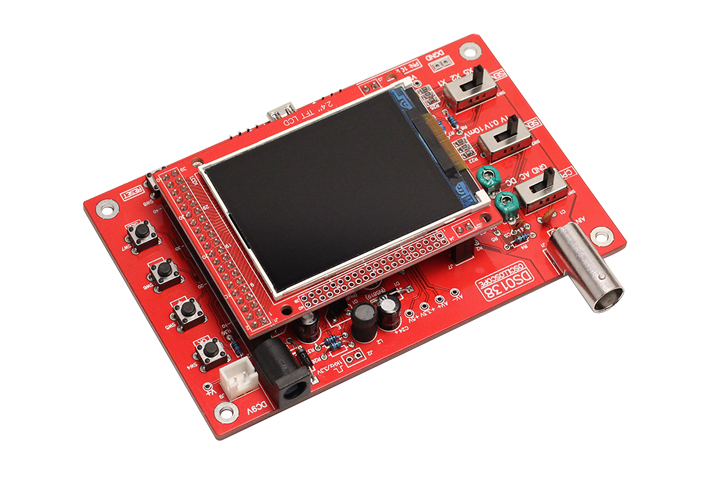

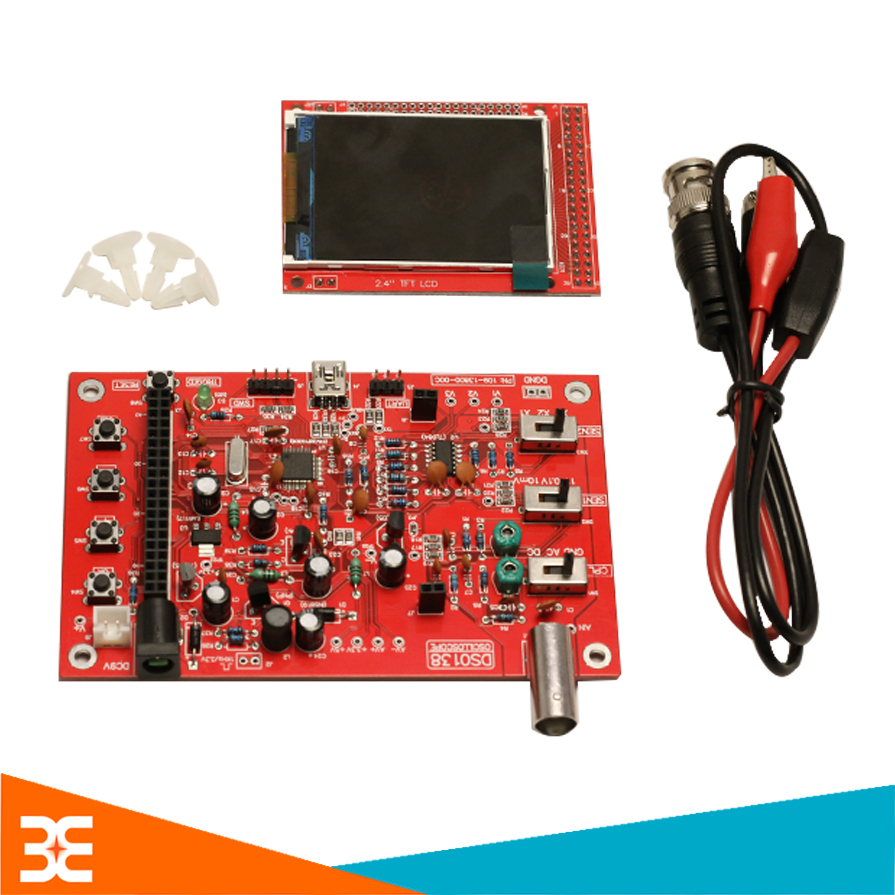

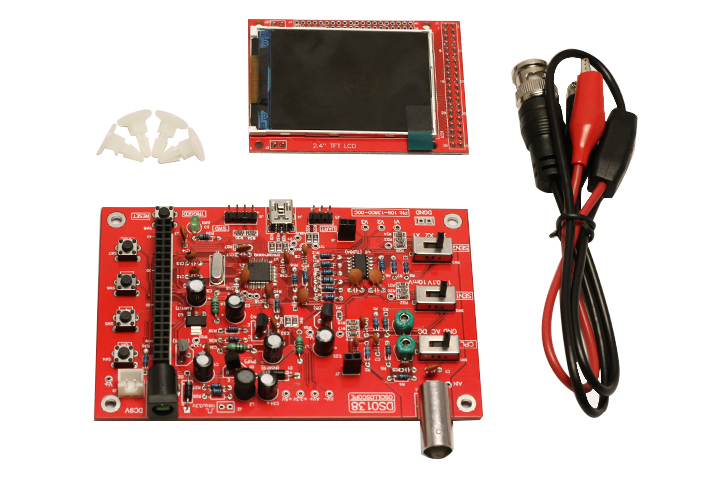

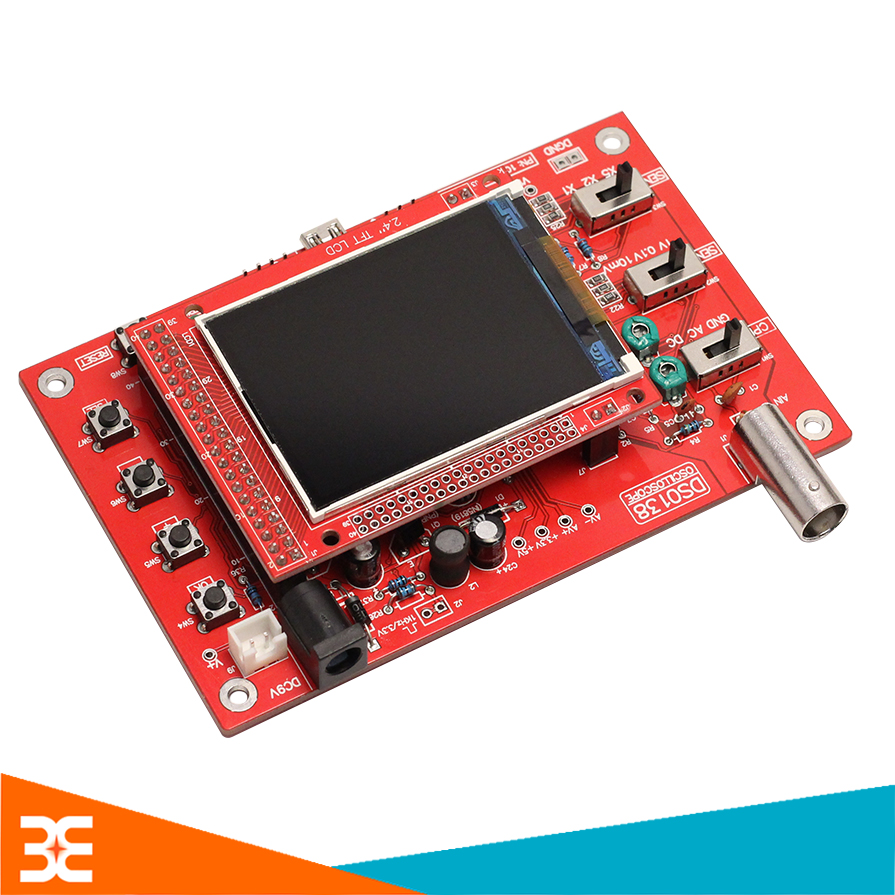

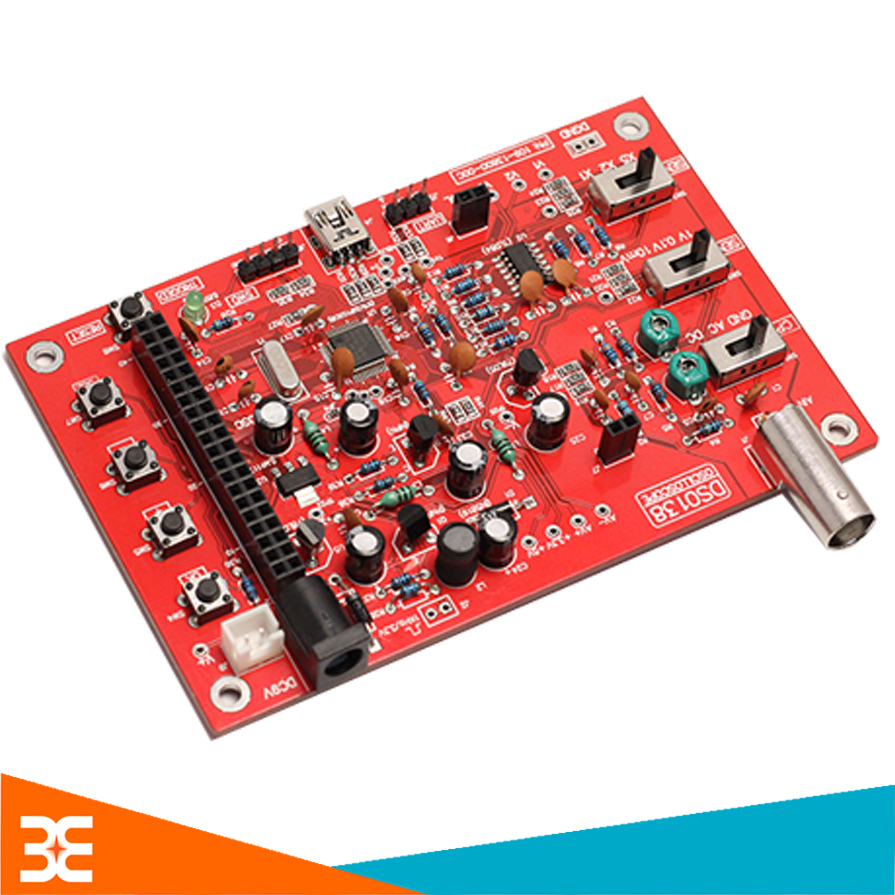

Chi Tiết Máy Hiện Sóng Tạo Dao Động DSO138

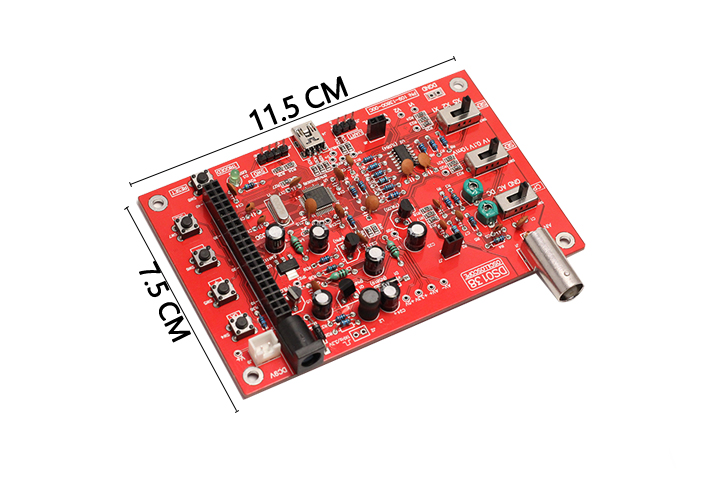

Kích ThướcMáy Hiện Sóng Tạo Dao Động DSO138

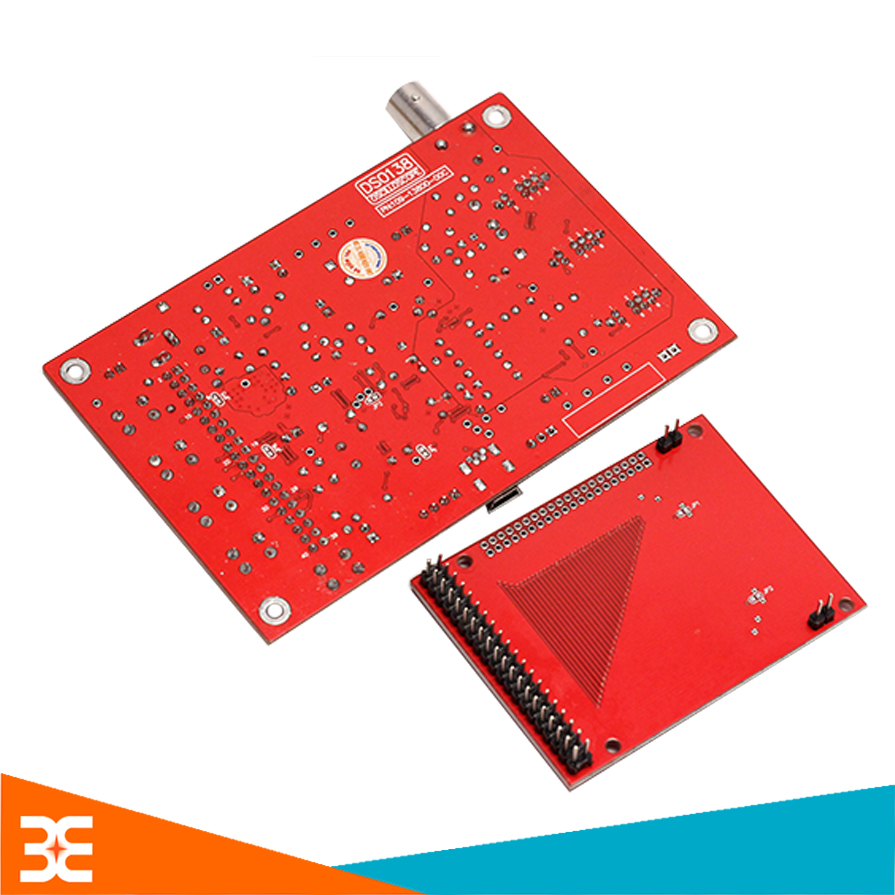

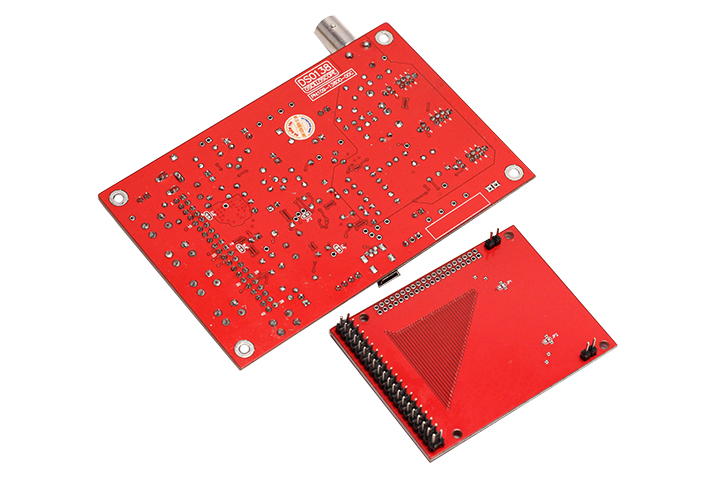

Mặt SauMáy Hiện Sóng Tạo Dao Động DSO138

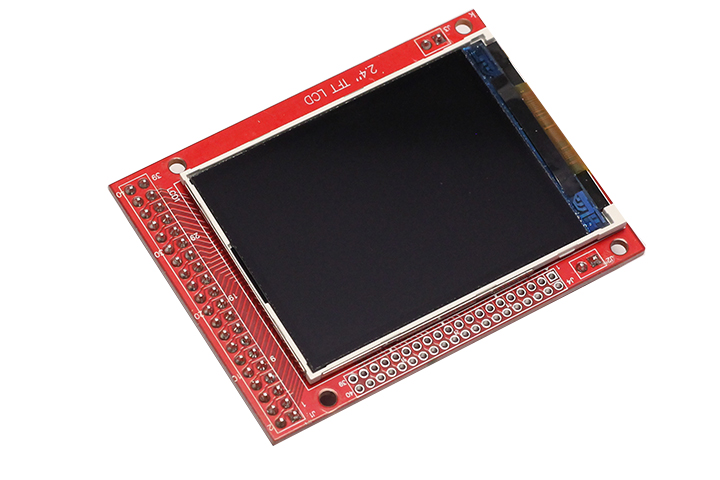

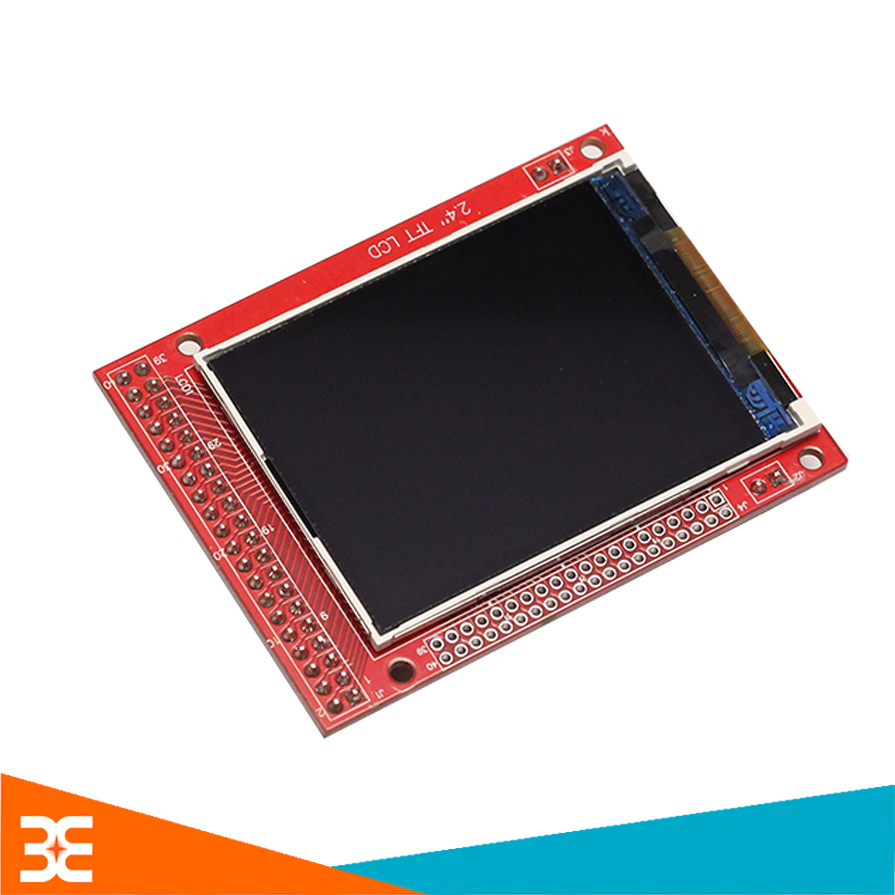

Màn HìnhMáy Hiện Sóng Tạo Dao Động DSO138
