Máy Hiện Sóng PC Oscilloscope Hantek 6022BE

Thiết bị đo xung, hiện sóng Hantek 6022BE 20MHz là một thiết bị chuyên dùng để đo và hiển thị tín hiệu điện lên laptop thông qua cổng USB, Hantek 6022BE có 2 kênh đo tín hiệu Analog Oscilloscope tần số tối đa 20MHz với độ chính xác cao, 6022BE có kích thước nhỏ gọn, sử dụng cổng USB để truyền dữ liệu lên phần mềm máy tính xử lý và hiển thị trực quan, có thể lưu được dạng hình ảnh dữ liệu và sử dụng các công cụ trong phần mềm để xử lý tín hiệu xung 1 cách dễ dàng.

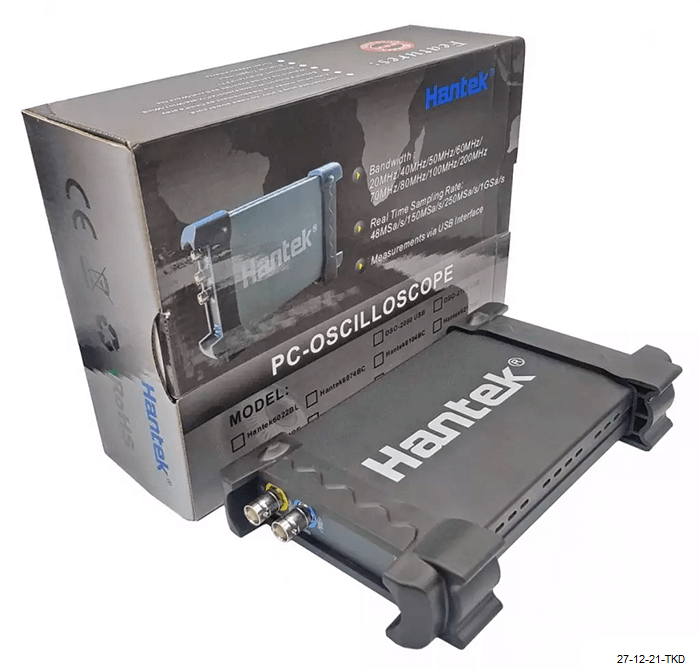

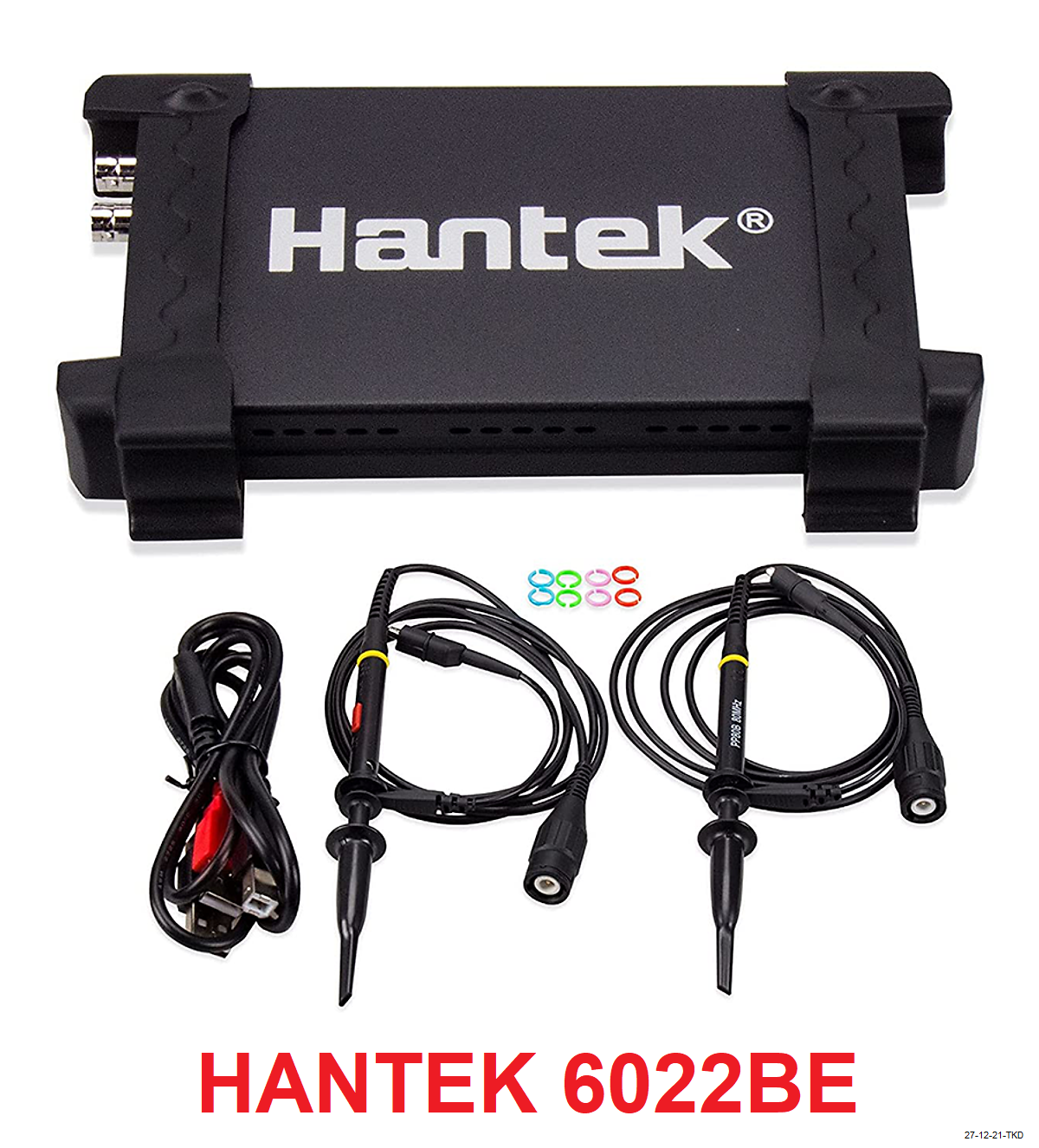

Máy hiện sóng PC Oscilloscope Hantek 6022BE

Thông số kỹ thuật Hantek 6022BE

• Nhà sản xuất: Hantek Electronic CO., Ltd
• Mã sản phẩm: Hantek6022BE
• Số kênh: 2
• Tương thích: Win 10, Win 8, Win 7, Win NT, Win XP
• Điện áp Max 2 kênh: 35V
• Băng thông: 20MHZ (Hantek6022BE)
• Trở kháng đầu vào: 1MΩ 25pF
• Tốc độ mẫu:48MS/s
• Phạm vi: 10mV – 5V,
• Độ chính xác: ± 3%
• Phạm vi thời gian đo: 4ns – 5ks
• Xung test mặc định trên board: 1KHZ 2V p-p (xung vuông)
• Bảo vệ đầu vào: diode clamping
• Trục: XY
• Triger Mode: Auto, Normal and Single
• Triger Slope: +/-
• Triger Type: Tăng cạnh, giảm cạnh
• Triger Source: CH1, CH2
• Pre/Post triger: 0-100%
• Bộ nhớ đệm: 1M/ 1 kênh
• Hỗ trợ đo bằng con trỏ
• Con trỏ: Tần số, điện áp
• Cân nặng: 740g

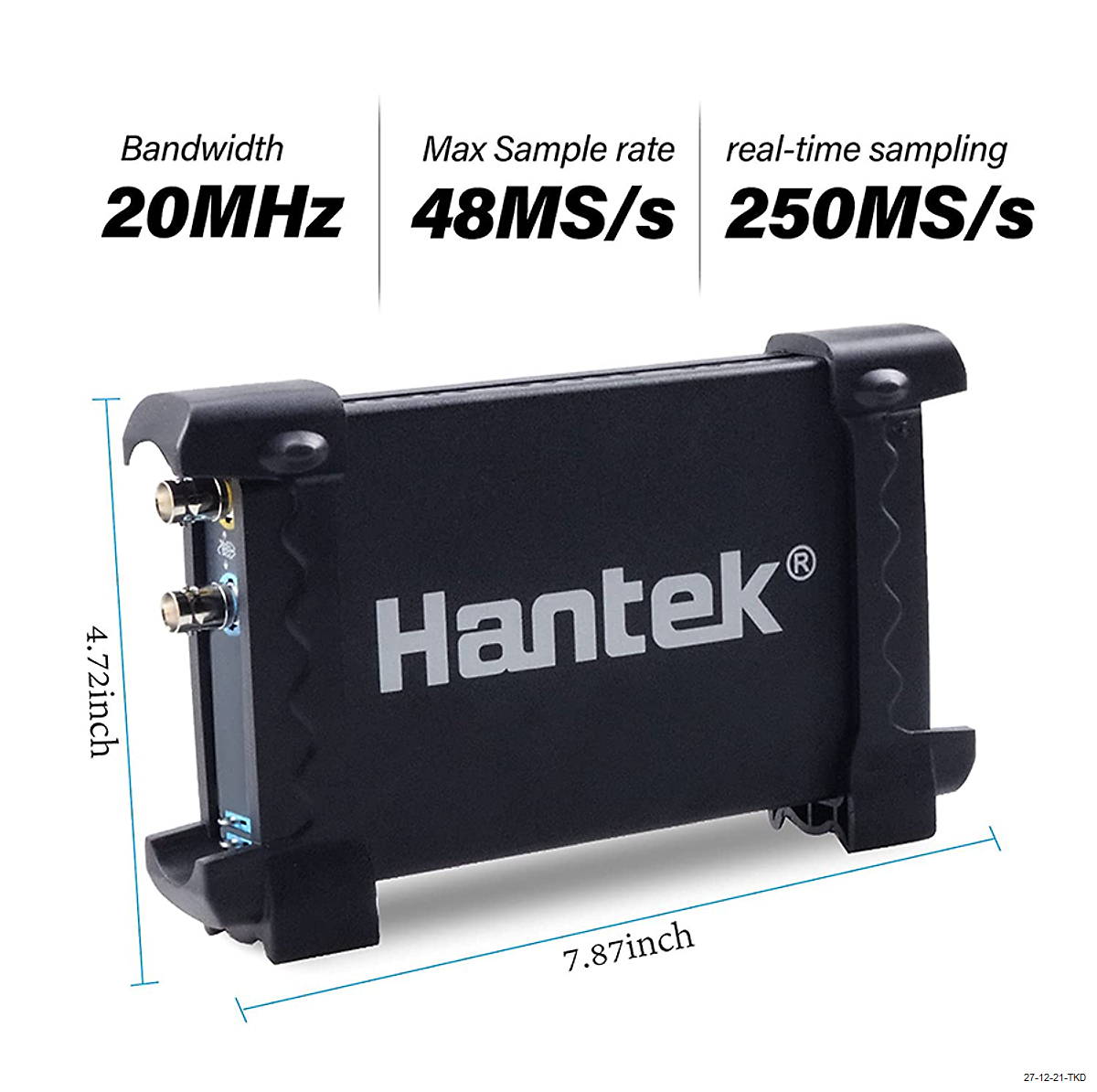

• Kích thước: 200mmx120mmx30mm
• Màu sắc: đen

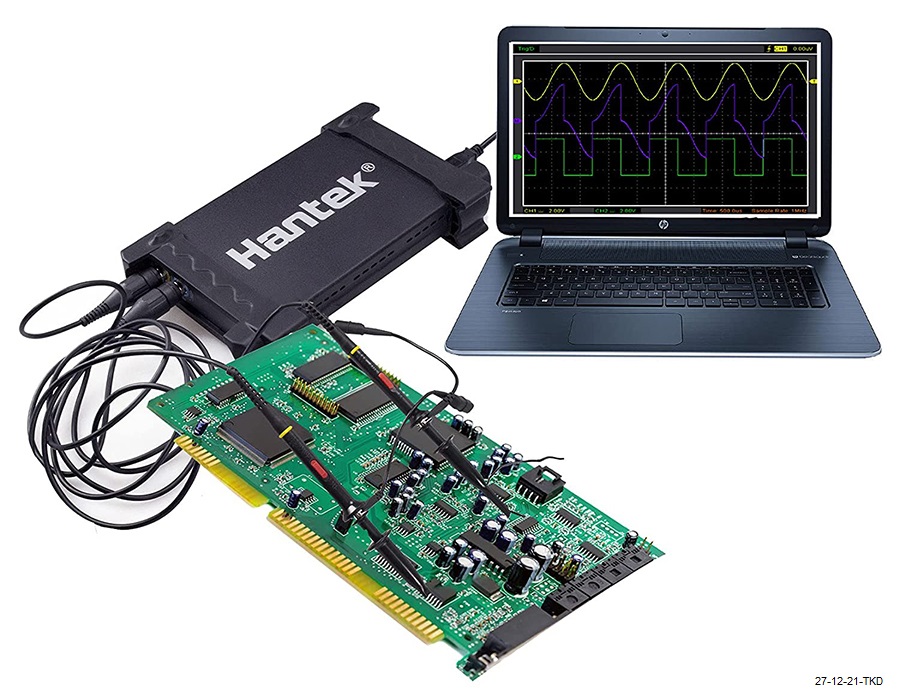

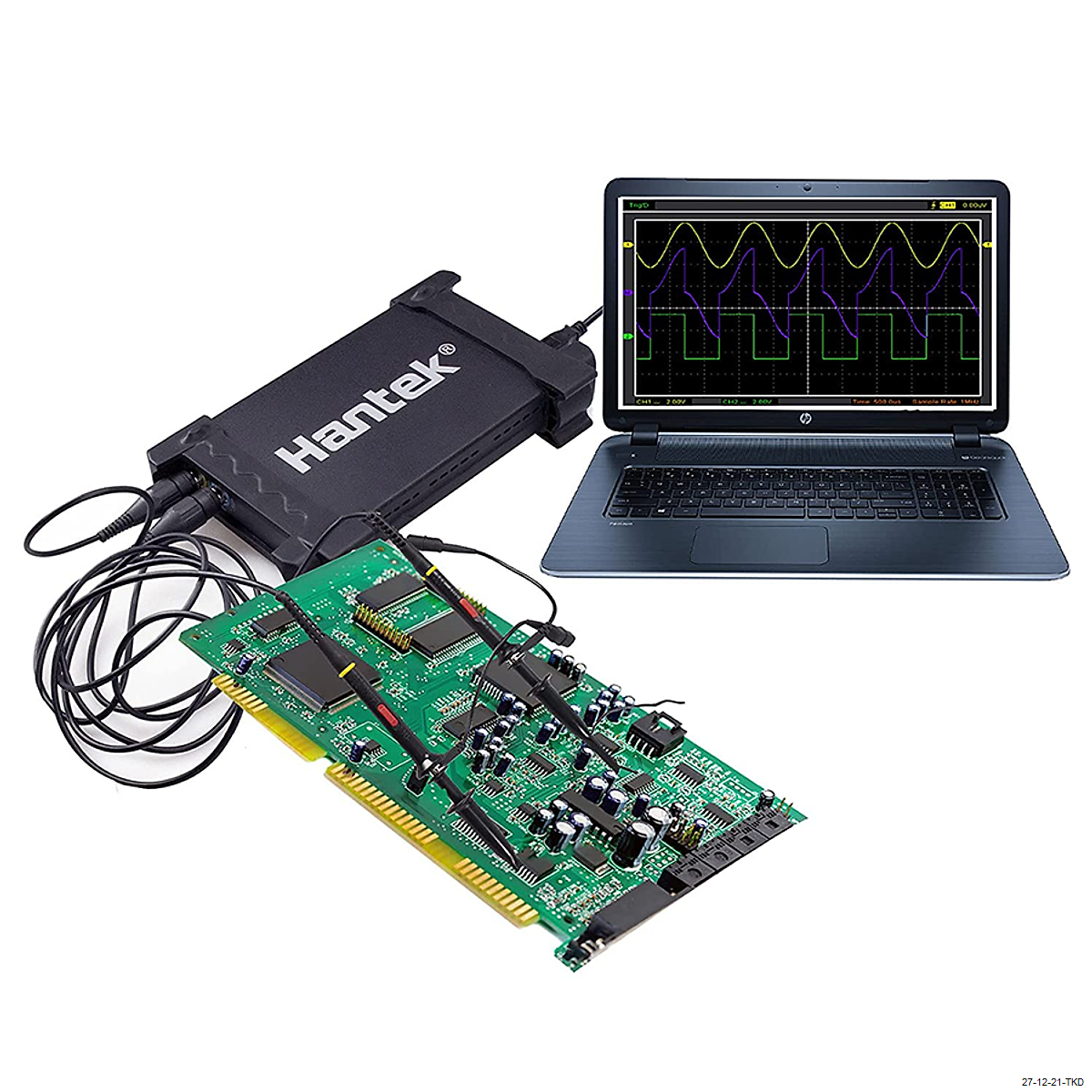

Thiết bị đo xung, hiện sóng PC Oscilloscope Hantek 6022BE kết nối với Laptop

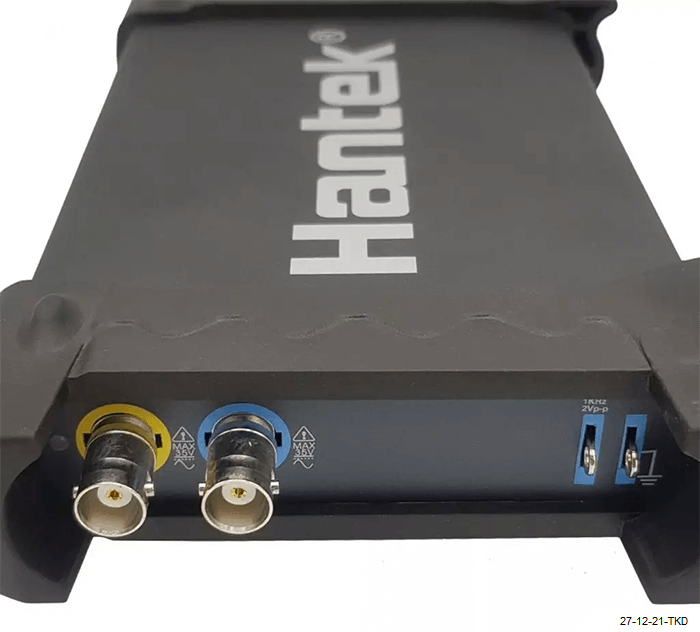

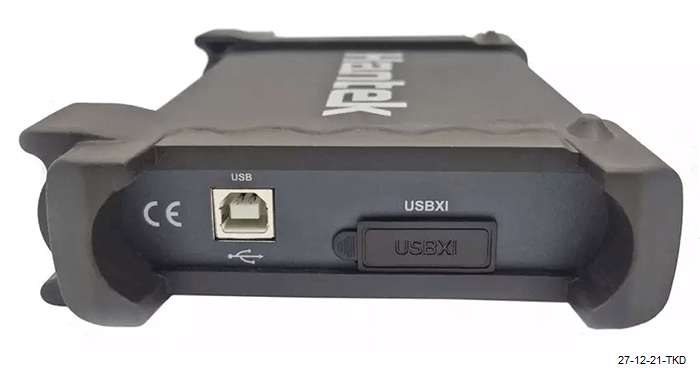

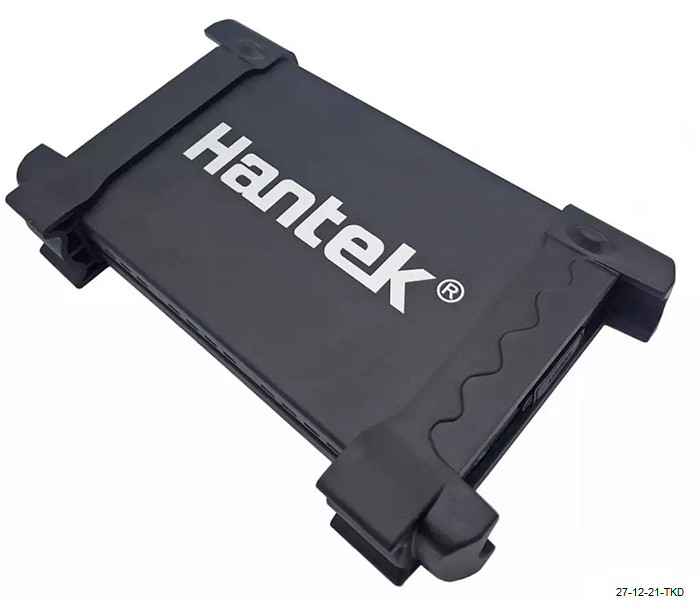

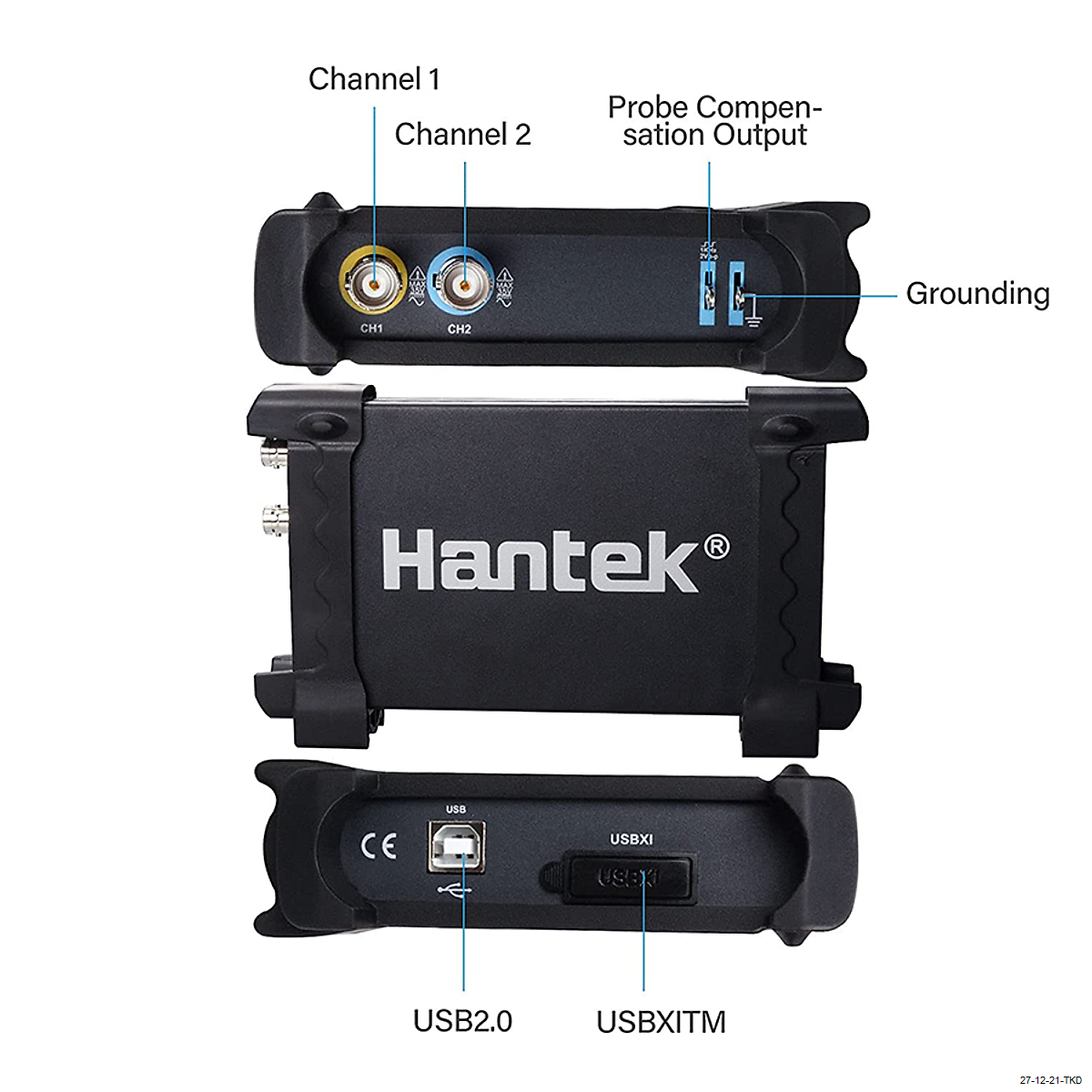

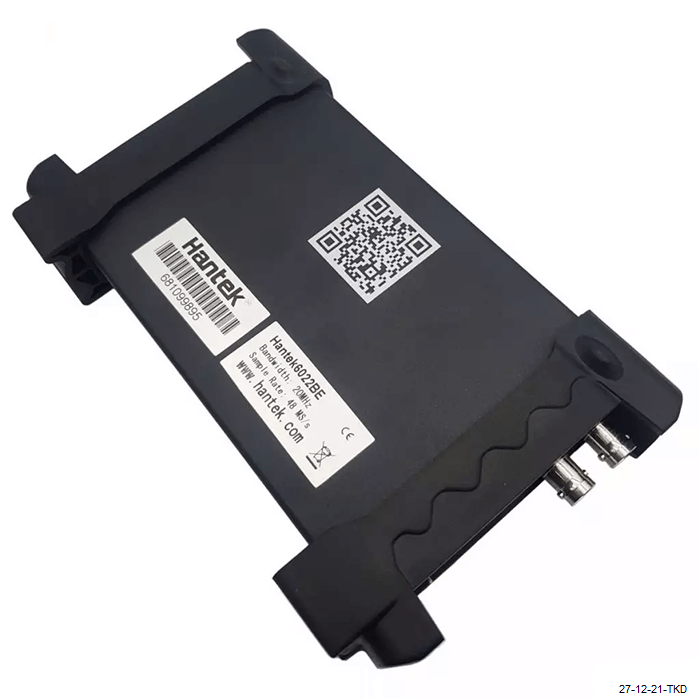

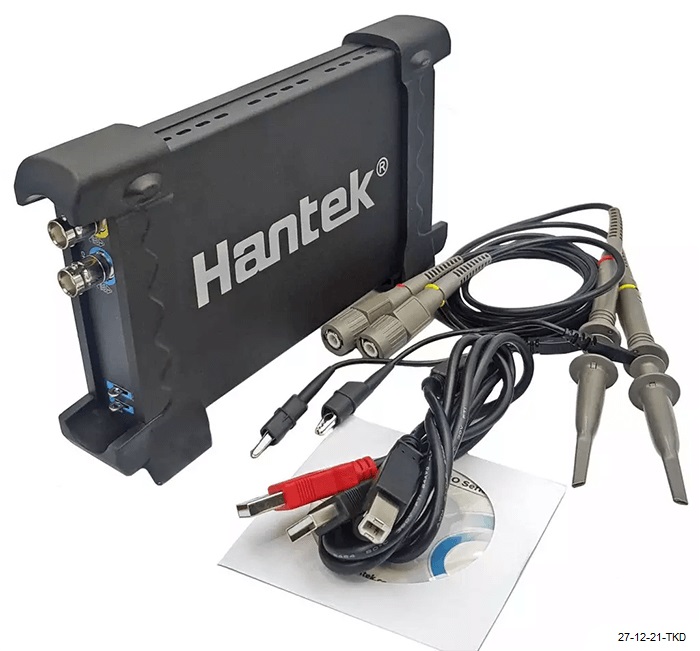

Hình ảnh thiết bị đo xung Hantek 6022BE
