Máy Hiện Sóng Mini Digital Oscilloscope DSO138 Màn TFT 2.4"

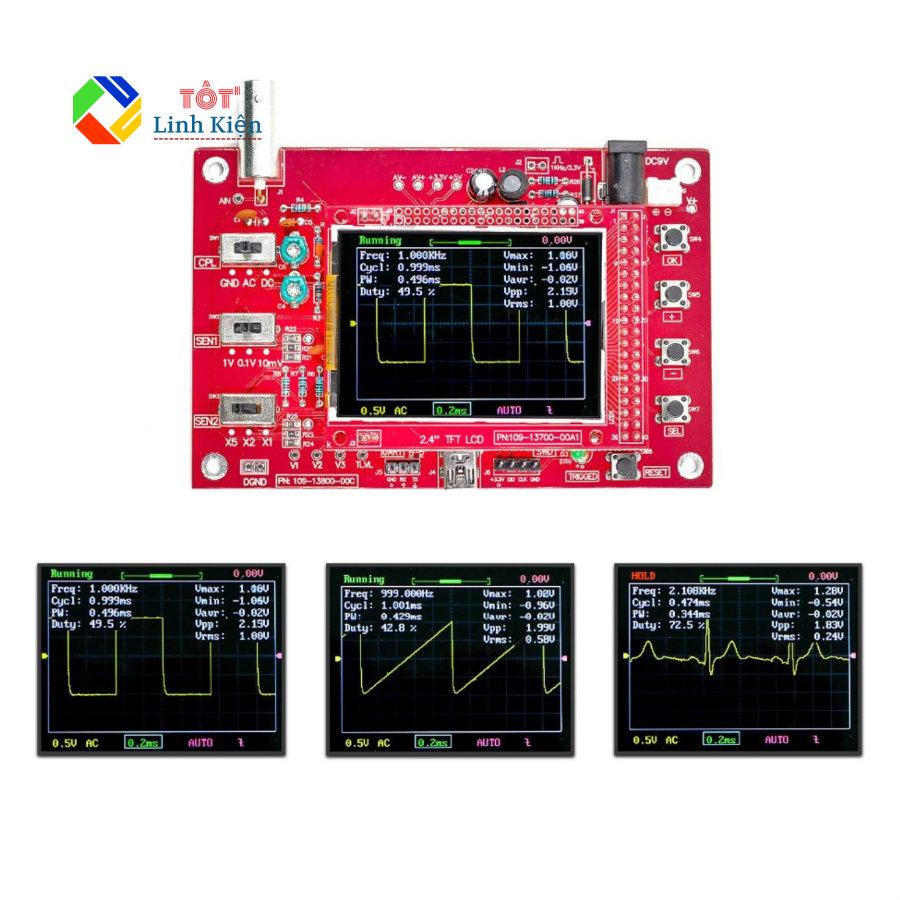

Máy hiện sóng mini Digital Oscilloscope DSO138 màn TFT 2.4" là máy hiện sóng mini dạng bỏ túi, tần số lấy mẫu 1Msps, máy có màn hình hiển thị TFT 2.4inch trực quan, và kích thước nhỏ gọn tiện lợi.

ĐÂY LÀ PHIÊN BẢN DSO138 HOÀN CHỈNH (KHÁC PHIÊN BẢN MÁY HIỆN SÓNG DẠNG DIY- KHÁCH PHẢI TỰ HÀN LINH KIỆN)

Đặc tính nổi bật Máy hiện sóng mini Digital Oscilloscope DSO138 màn TFT 2.4inch:

- Sử dụng chip xử lý ARM Cortex-M3 (STM32F103C8), đi kèm màn hình TFT 2.4 inch

- Có thể hiển thị tham số sóng: Tần số, chu kỳ, độ rộng xung, duty ratio, MAX./MIN./AVG./Peak-Peak/virtual values.

- Với các chế độ automatic, regular và one-shot, dễ dàng chụp ảnh dạng sóng

- Có thể điều chỉnh tăng hoặc giảm cạnh

- Có nguồn tín hiệu kiểm tra sóng vuông 1Hz /3.3V

- Chức năng ghi nhớ dạng sóng: sẽ không mất dạng sóng sau khi tắt nguồn

- Chức năng phát hiện: ngắn mạch, hở mạch

Thông số kỹ thuật Đặc tính nổi bật Máy hiện sóng mini Digital Oscilloscope DSO138

- Tốc độ lấy mẫu tối đa: 1Msps

- Độ chính xác: 12 bit

- Độ sâu bộ đệm lấy mẫu: 1024 byte

- Băng thông Analog: 0-200KHz

- Độ nhạy dọc (Vertical): 10mV/Div

- 5V/Div (tăng dần 1-2-5)

- Trở kháng đầu vào: 1MΩ

- Điện áp đầu vào tối đa: 50Vpp (đầu dò 1:1), 400Vpp (đầu dò 10:1)

- Nguồn sử dụng: 9V DC

- Chế độ ghép nối: DC / AC / GND

- Kích thước PCB: 117mm x 76mm

- Kích thước màn hình: 52mm x 40mm

- Kích thước đóng gói: 180mm x 125mm x 30mm

- Trọng lượng: 119 gram

Bộ sản phẩm Máy hiện sóng mini Digital Oscilloscope DSO138 có 2 tùy chọn:

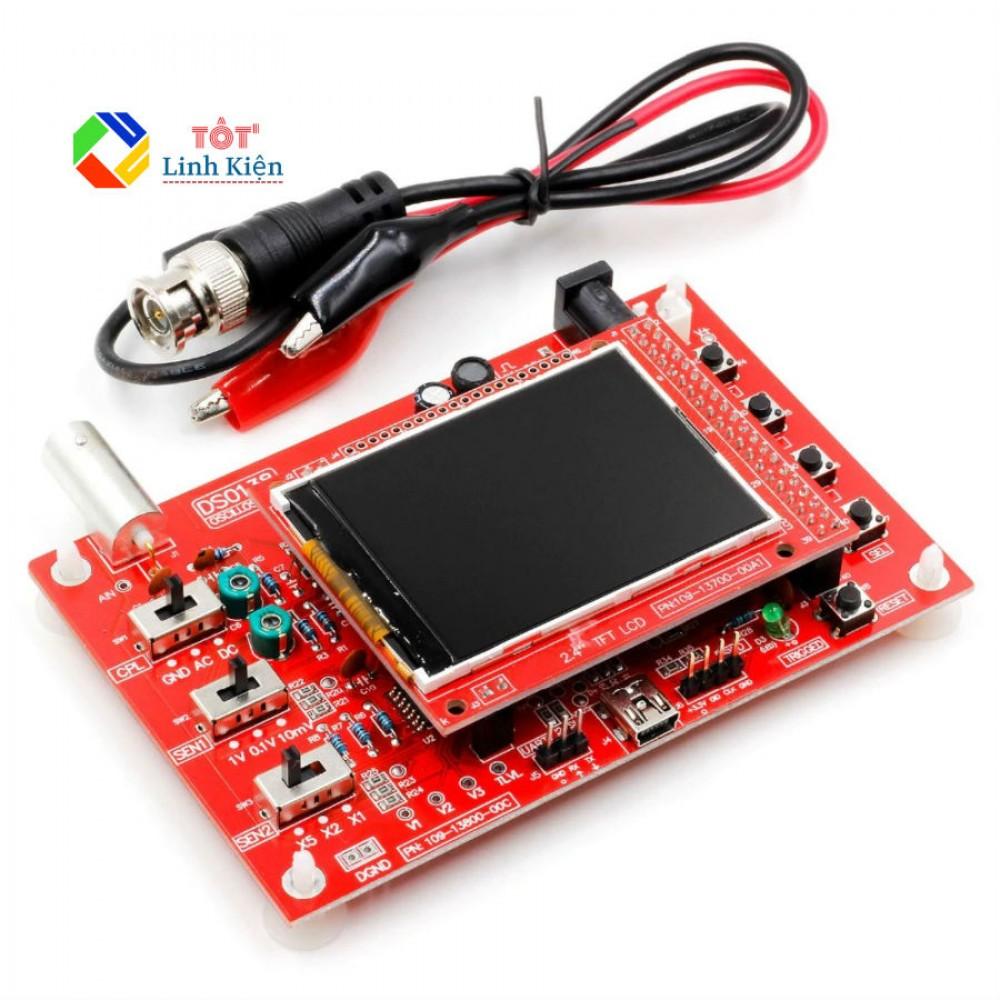

- Tùy chọn mua 1: Máy hiện sóng DSO138 + Bộ đầu dò

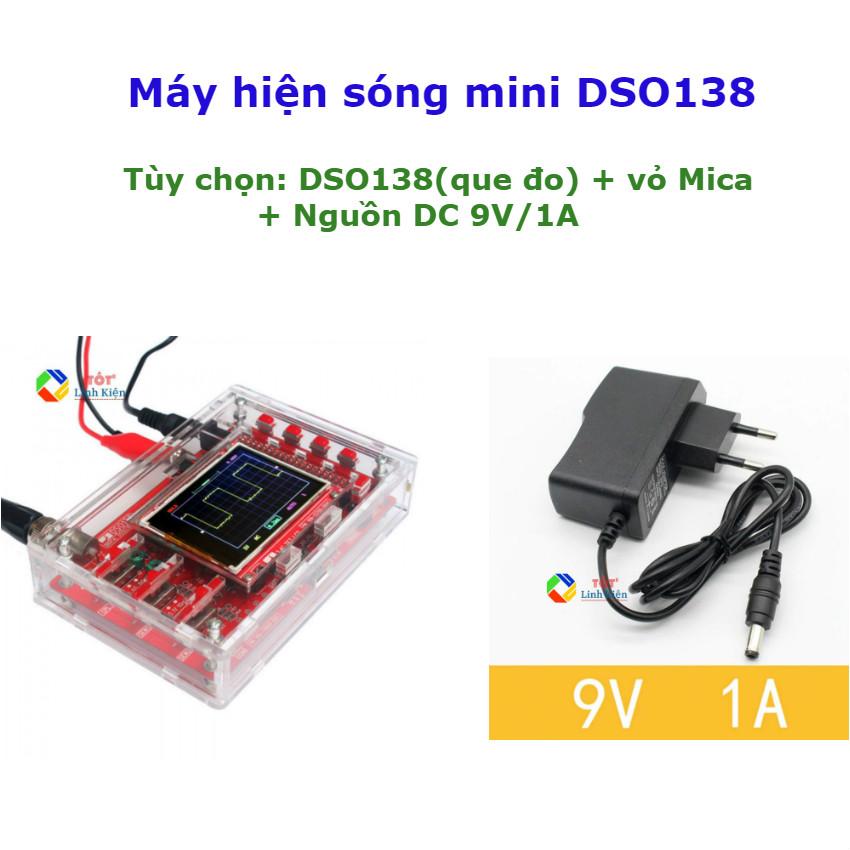

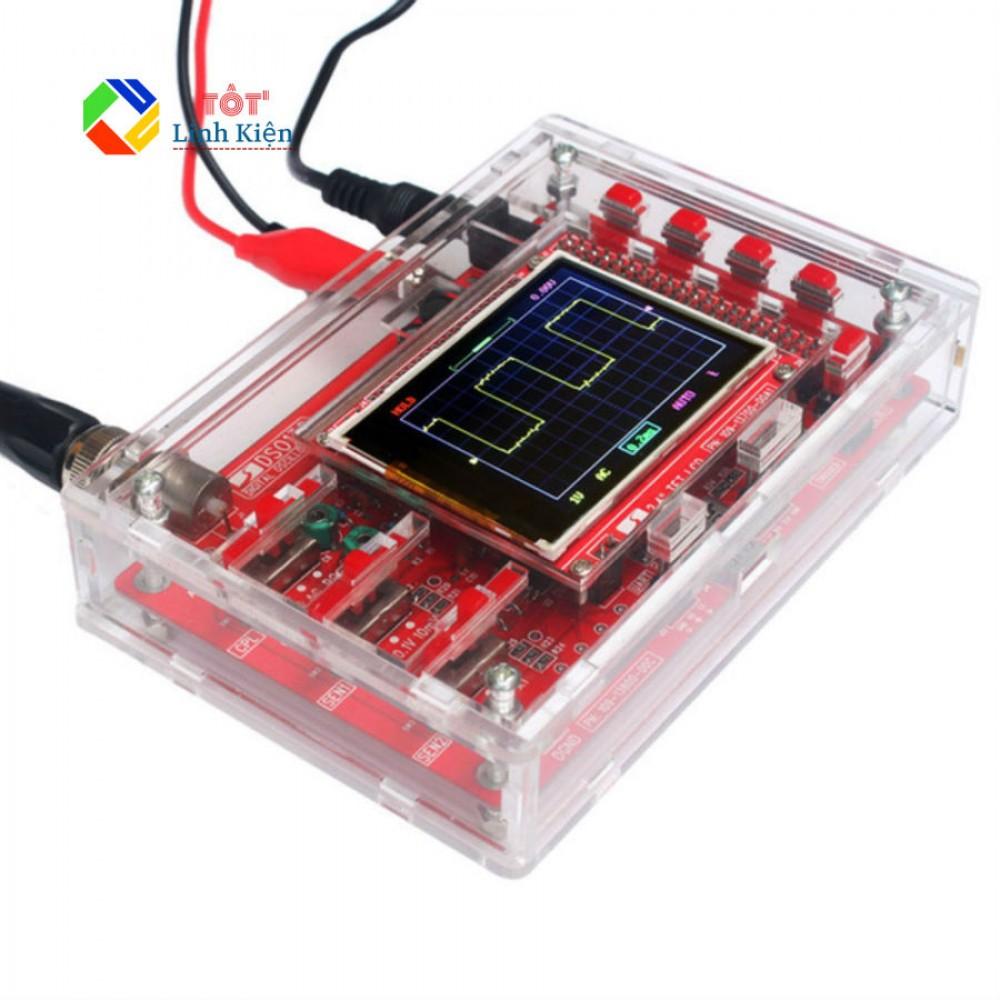

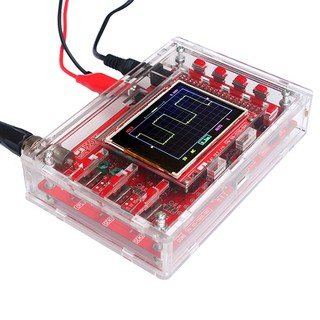

- Tùy chọn mua 2: Máy hiện sóng DSO138 + Bộ đầu dò + Bộ vỏ mica bảo vệ
