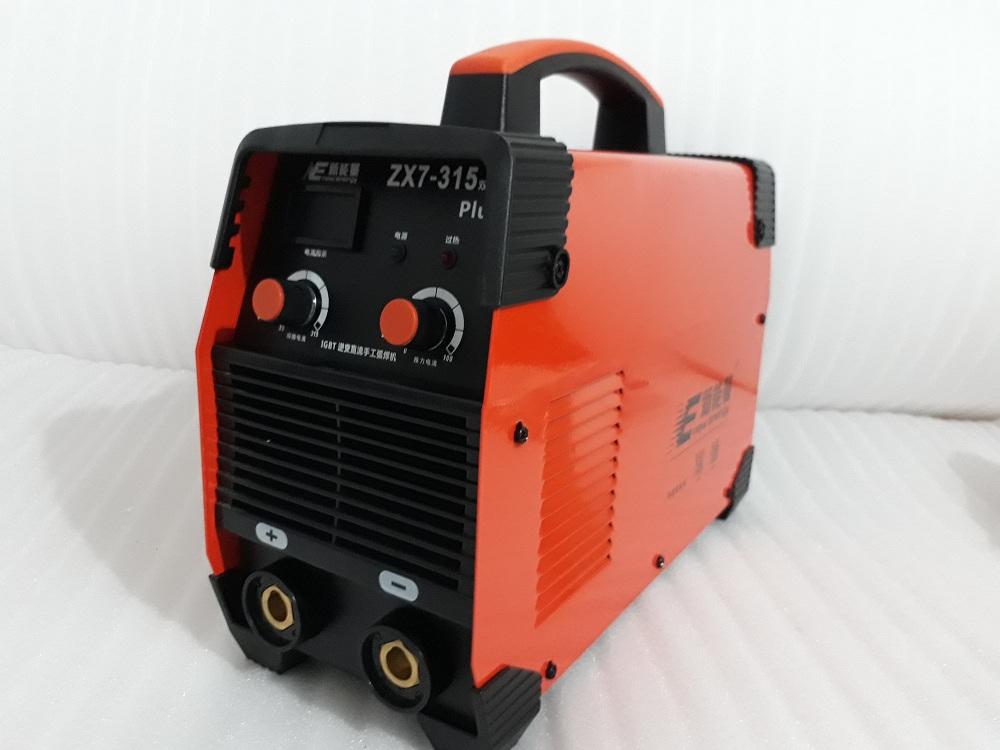

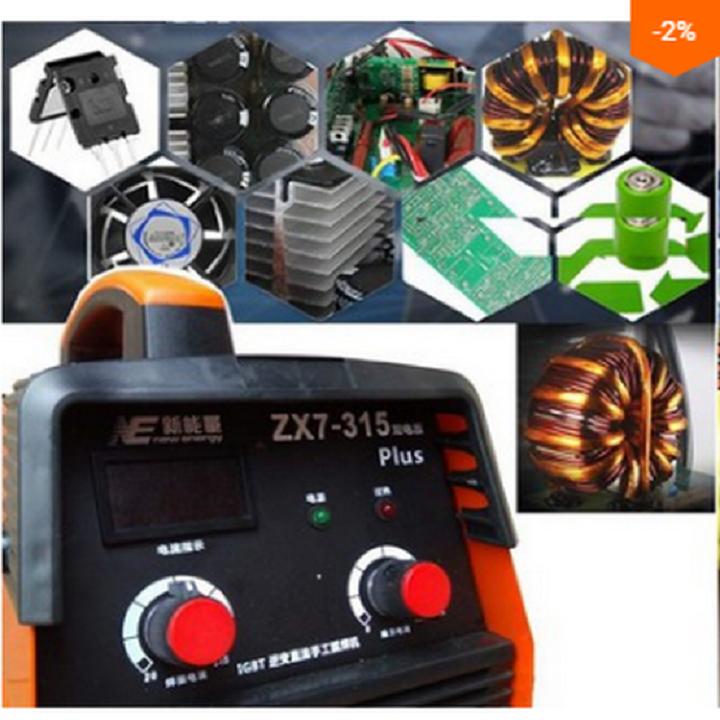

MÁY HÀN QUE MINI ZX7-315

MÁY HÀN QUE ĐIỆN TỬ - MÁY

HÀN QUE ĐIỆN TỬ ZX7-315A

Máy hànđiện tử Máy hàn que New Energy 315A,Sử dụng công nghệ biến tần
IGBT, tiết kiệm diện tích của máy biến áp chủ, nâng cao hiệu suất hàn lên đến
30%, bền hơn với mạch dò nhiệt và bảo vệ.Sử dụng được que hàn từ 1,6 -
4.0 ly, thuộc dòng máy hàn 315A cho mối hàn rất đẹp. Thích hợp với tất cả vật
liệu hàn bằng sắt, công suất cực mạnh. Máy được sử dụng rộng rãi trong xây dựng,
cơ sở hàn, thiết bị cơ khí, xe, tàu, Công ty quảng cáo.

ƯU ĐIỂM CỦA MÁY HÀN DÙNG CÔNG NGHỆ MỚI IGBT SO VỚI MOSFET HIỆN TẠI

1. IGBT là gì?

IGBT viết tắt của cụm từ tiếng
anh Insulated Gate Bipolar Transistor : Transistor có cực điều khiển cách ly là
một linh kiện bán dẫn công suất 3 cực.IGBT kết hợp khả năng đóng cắt nhanh của
MOSFET và khả năng chịu tải lớn của transistor thường. Mặt khác IGBT cũng là phần
tử điều khiển bằng điện áp, do đó công suất điều khiển yêu cầu sẽ cực nhỏ
IGBT là một loại van công suất tuyệt vời. Khác với thysistor, IGBT
cho phép bạn đóng cắt một cách vô tư bằng cách đặt điện áp điều khiển lên hai cực
G và E. Điện áp ra đo được trên van rất đồng dạng với điện áp điều khiển. IGBT
thường dùng trong các mạch biến tần hay các bộ băm xung áp một chiều. Driver của
IGBT cũng sẵn có ở Việt Nam, nhưng giá cả thì hơi cao.

2. Cấu tạo và nguyên lý hoạt động

Cấu trúc mạch tương đương IGBT

Về cấu trúc bán dẫn, IGBT rất giống
với MOSFET, điểm khác nhau là có thêm lớp nối với collector tạo nên cấu trúc
bán dẫn p-n-p giữa emiter (tương tự cực gốc) với collector (tương tự với cực
máng), mà không phải là n-n như ở MOSFET. Vì thế có thể coi IGBT tương đương với
một transistor p-n-p với dòng base được điều khiển bởi một MOSFET.

Dưới tác dụng của áp điều khiển Uge>0, kênh dẫn với các hạt
mang điện là các điện tử được hình thành, giống như ở cấu trúc MOSFET.Các điện
tử di chuyển về phía collector vượt qua lớp tiếp giáp n-p như ở cấu trúc giữa
base và collector ở transistor thường, tạo nên dòng collector.

3. Ưu điểm và hạn chế của IGBT

IGBT hiện nay được người ta hy vọng
nó dần dần sẽ thay thế tất cả các loại khóa còn lại. Bên cạnh những ưu điểm vượt
trội thì vẫn còn một số những hạn chế nhất định
Ưu điểm:
– Cho phép đóng cắt dễ dàng, chức năng điều khiển nhanh
– Chịu áp lớn hơn MOS, thường 600V tới 1.5kV, những loại lớn hơn thì hơi đặc biệt.
– Tải dòng lớn, cỡ xấp xỉ 1KA. Sụt áp bé và cũng điều khiển bằng áp.
Hạn chế:

– Giá thành cao hơn các linh kiện khác như MOSFET

4. Máy hàn điện tử áp dụng công nghệ IGBT

So với những dòng máy hàn cơ trước
đây thì máy hàn điện tử hiện nay được ứng dụng công nghệ mới IGBT tiên tiến và
hiện đại hơn. Vậy ưu điểm vượt trội của máy hàn công nghệ IGBT là gì?
– Tiết kiệm điện hơn, dòng hàn ổn định
– Mối hàn đẹp và sáng hơn không có xỉ vì dòng hàn cao hơn
– Trọng lượng nhẹ, dễ sử dụng

ChiếcMáy hàn điện tử 315Avới thiết kế nhỏ gọn tiện lợi dễ sử dụng, thích hợp với đi công
trình
Sử dụng công nghệ Inverter – IGBT, tần số 20 KHz, giảm đáng kể kích thước và trọng lượng của máy hàn.
Thiết kế tiên tiến cung cấp nguồn điện phụ trợ, Tạo ra một phạm vi rộng lớn hơn của nguồn điện hàn.
