Màn hình LCD 16x2

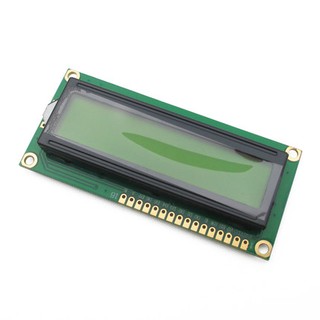

Màn hình text LCD1602 xanh lá sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án. Thông số kỹ thuật: Điện áp hoạt động là 5 V. Kích thước: 80 x 36 x 12.5 mm Chữ đen, nền xanh lá Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard. Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện. Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn. Có thể được điều khiển với 6 dây tín hiệu Có bộ ký tự được xây dựng hổ trợ tiếng Anh và tiếng Nhật, xem thêm HD44780 datasheet để biết thêm chi tiết. Chân Ký hiệu Mô tả Giá trị 1 VSS GND 0V 2 VCC 5V 3 V0 Độ tương phản 4 RS Lựa chọn thanh ghi RS_0 (mức thấp) chọn thanh ghi lệnh RS_1 (mức cao) chọn thanh ghi dữ liệu 5 R/W Chọn thanh ghi đọc/viết dữ liệu R/W_0 thanh ghi viết R/W_1 thanh ghi đọc 6 E Enable 7 DB0 Chân truyền dữ liệu 8 bit: DB0DB7 8 DB1 9 DB2 10 DB3 11 DB4 12 DB5 13 DB6 14 DB7 15 A Cực dương led nền 0V đến 5V 16 K Cực âm led nền 0V LINH KIỆN ĐIỆN TỬ NHT ********** ✦ Website: ✦ Zalo chủ shop: 0792409238. ✦ Facebook Chủ Shop: ********* SHOP CAM KẾT ♥ Bán giá luôn cạnh tranh và dịch vụ sau mua tốt nhất thị trường. ♥ Hoàn tiền 100% khi sản phẩm sai quảng cáo,hoặc lỗi do nhà sản xuất. ♥ Sản phẩm giống ảnh. ♥ Không bán hàng giả, kém chất lượng. **********
