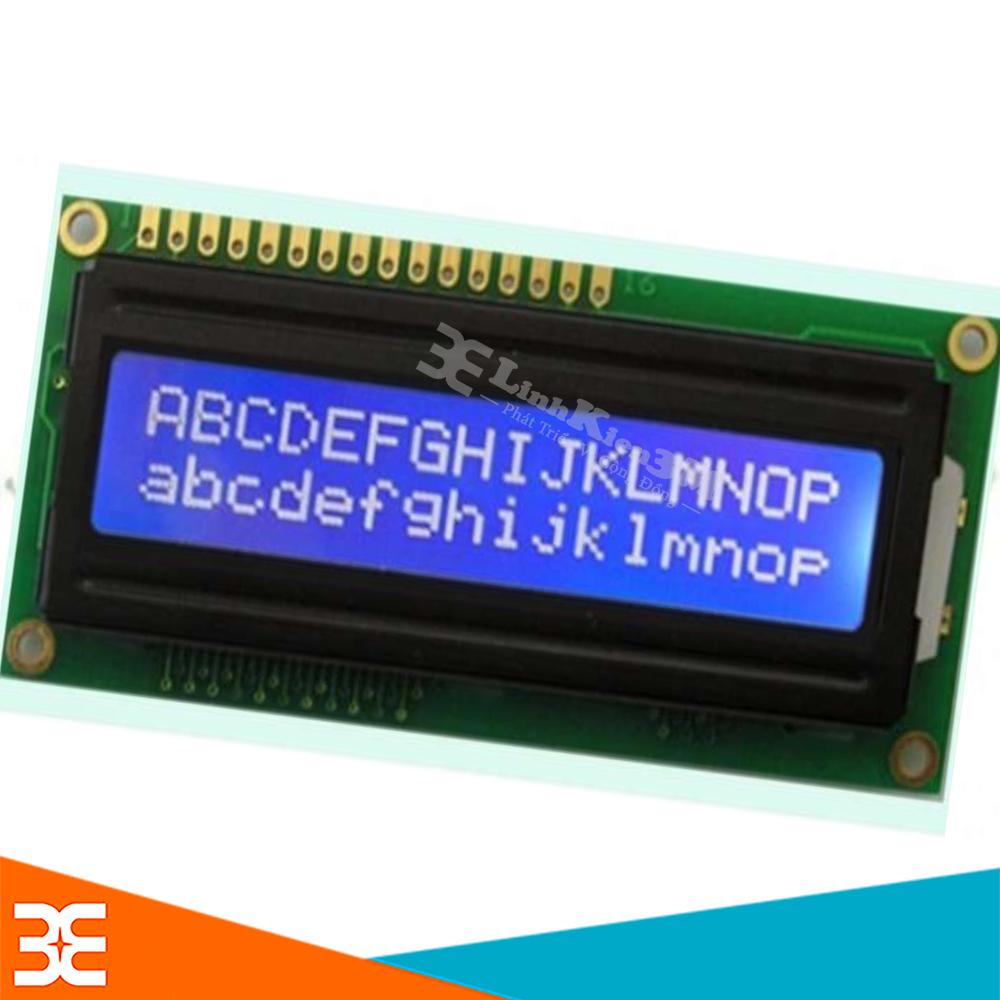

Màn Hình LCD 1602 Xanh Dương

Màn hình LCD1602

Màn hình LCD1602 xanh lá sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự. Màn hình LCD có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.

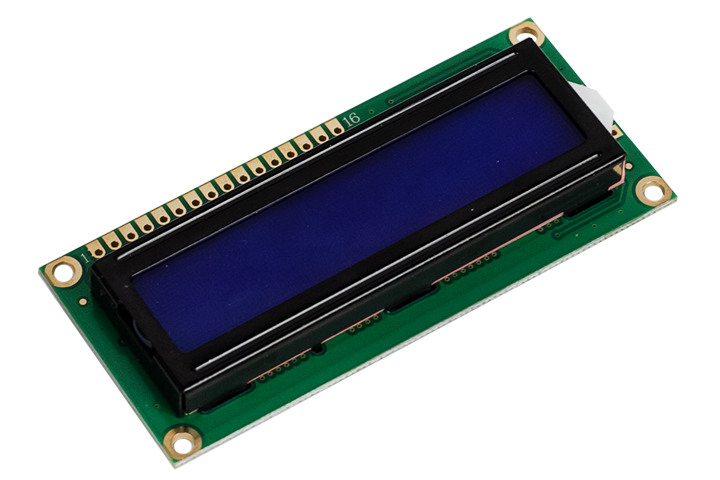

Màn Hình LCD1602

Thông Số Kỹ Thuật Màn hình LCD1602:

• Điện áp hoạt động: 5V

• Kích thước của màn hình LCD 1602: 8 x 3.6 x 0.8 cm

• Màu nền: xanh dương

• Màu chữ: Màu đen

• Khoảng cách giữa hai chân kết nối: 0.1 inch

• Tiện dụng khi kết nối với Breadboard.

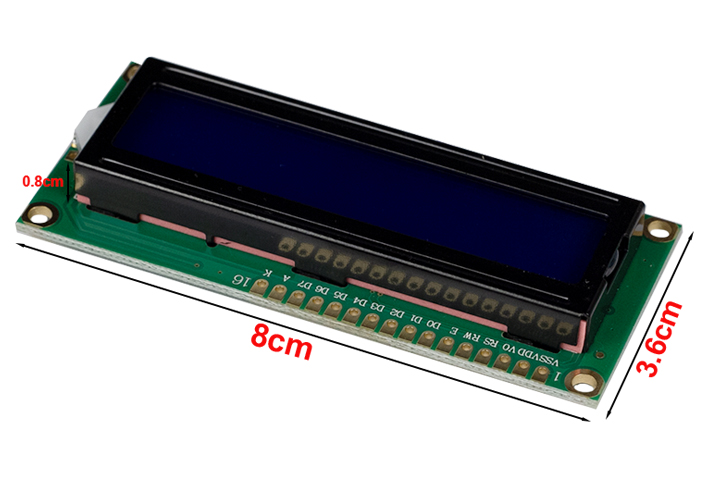

Kích Thước Của Màn Hình LCD1602

Ưu Điểm Của Màn hình LCD1602:

• Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.

• Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.

• Có thể được điều khiển với 6 dây tín hiệu

• Có bộ ký tự được xây dựng hổ trợ tiếng Anh và tiếng Nhật

Mặt Sau Của Màn Hình LCD1602

Sơ Đồ Kết Nối Của Màn Hình LCD1602:

• Chân số 1 - VSS: Chân nối đất cho LCD được nối với GND của mạch điều khiển.
• Chân số 2 - VDD: Chân cấp nguồn cho LCD, được nối với VCC 5V của mạch điều khiển
• Chân số 3 - VE: Điều chỉnh độ tương phản của LCD
• Chân số 4 - RS: chân chọn thanh ghi, được nối với logic "0" hoặc logic "1":
  • Logic “0”: Bus DB0 - DB7 sẽ nối với thanh ghi lệnh IR của LCD (ở chế độ “ghi” -write) hoặc nối với bộ đếm địa chỉ của LCD (ở chế độ “đọc” - read)
  • Logic “1”: Bus DB0 - DB7 sẽ nối với thanh ghi dữ liệu DR bên trong LCD
• Chân số 5 - R/W : chân chọn chế độ đọc/ghi (Read/Write), được nối với logic “0” để ghi hoặc nối với logic “1” đọc
• Chân số 6 - E : chân cho phép (Enable). Sau khi các tín hiệu được đặt lên bus DB0-DB7, các lệnh chỉ được chấp nhận khi có 1 xung cho phép của chân này như sau:
  • Ở chế độ ghi: Dữ liệu ở bus sẽ được LCD chuyển vào thanh ghi bên trong khi phát hiện một xung (high-to-low transition) của tín hiệu chân E
  • Ở chế độ đọc: Dữ liệu sẽ được LCD xuất ra DB0-DB7 khi phát hiện cạnh lên (low-to-high transition) ở chân E và được LCD giữ ở bus đến khi nào chân E xuống mức thấp
• Chân số 7 đến 14 - D0 đến D7: 8 đường của bus dữ liệu dùng để trao đổi thông tin với MPU. Có 2 chế độ sử dụng 8 đường bus này là: Chế độ 8 bit (dữ liệu được truyền trên cả 8 đường, với bit MSB là bit DB7) và Chế độ 4 bit (dữ liệu được truyền trên 4 đường từ DB4 tới DB7, bit MSB là DB7)
• Chân số 15 - A : nguồn dương cho đèn nền
• Chân số 16 - K : nguồn âm cho đèn nền

Sơ Đồ Kết Nối Của Màn Hình LCD1602

Chi Tiết Của Màn Hình LCD1602

Hình Ảnh Thực Tế Của Màn Hình LCD1602
