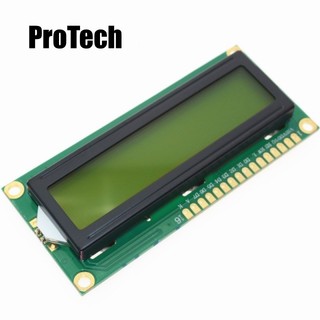

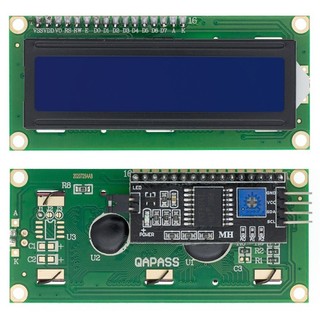

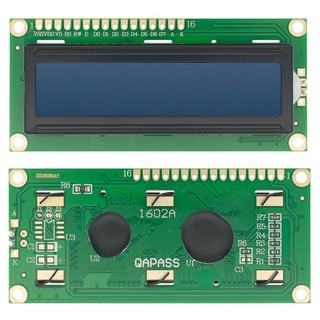

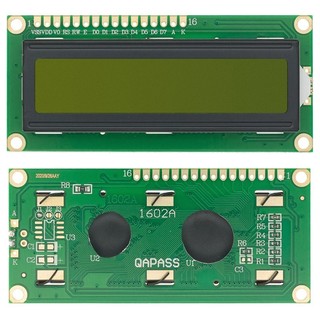

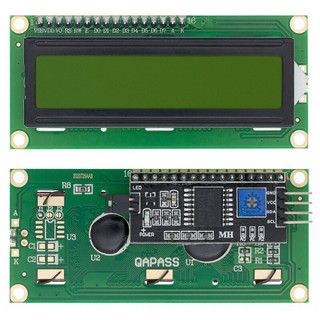

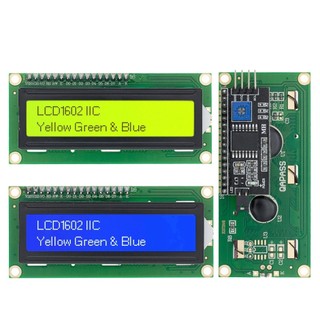

Màn hình LCD 1602 I2C

Thông số kỹ thuật: 1. Điện áp hoạt động: DC 5V 2. IC điều khiển: HD44780 3. Kích thước module: 80mm x 35mm x 11mm. 4. Kích thước vùng hiển thị: 64,5mm x 16mm Sơ đồ chân: 1: VSS chân GND 2: VDD chân dương 5V 3: V0 là đầu điều chỉnh độ tương phản LCD. Khi kết nối công suất dương, độ tương phản là yếu nhất. Khi sử dụng công suất nối đất, độ tương phản là cao nhất. Khi độ tương phản quá cao, sẽ xảy ra hiện tượng tương phản thông qua chiết áp 10K. 4: RS là lựa chọn thanh ghi. Khi mức cao được chọn, thanh ghi dữ liệu được chọn và khi mức thấp được chọn, thanh ghi lệnh được chọn. 5: R / W là đường tín hiệu đọc / ghi. Khi ở mức cao, nó thực hiện thao tác đọc và khi ở mức thấp, nó sẽ thực hiện thao tác ghi. Khi RS và RW ở mức thấp cùng nhau, có thể ghi địa chỉ lệnh hoặc hiển thị. Khi RS thấp, RW có thể đọc tín hiệu bận và khi RS ở mức cao, RW có thể được ghi vào dữ liệu. 6: Thiết bị đầu cuối E là thiết bị đầu cuối cho phép. Khi thiết bị đầu cuối E thay đổi từ mức cao sang mức thấp, mô đun tinh thể lỏng thực hiện lệnh. 7 đến 14: D0 đến D7 là các đường dữ liệu hai chiều 8 bit. 15: Đèn nền dương 16: Đèn nền âm Quy cách đóng gói: 1pcs/package #HD44780 #LCD Character
