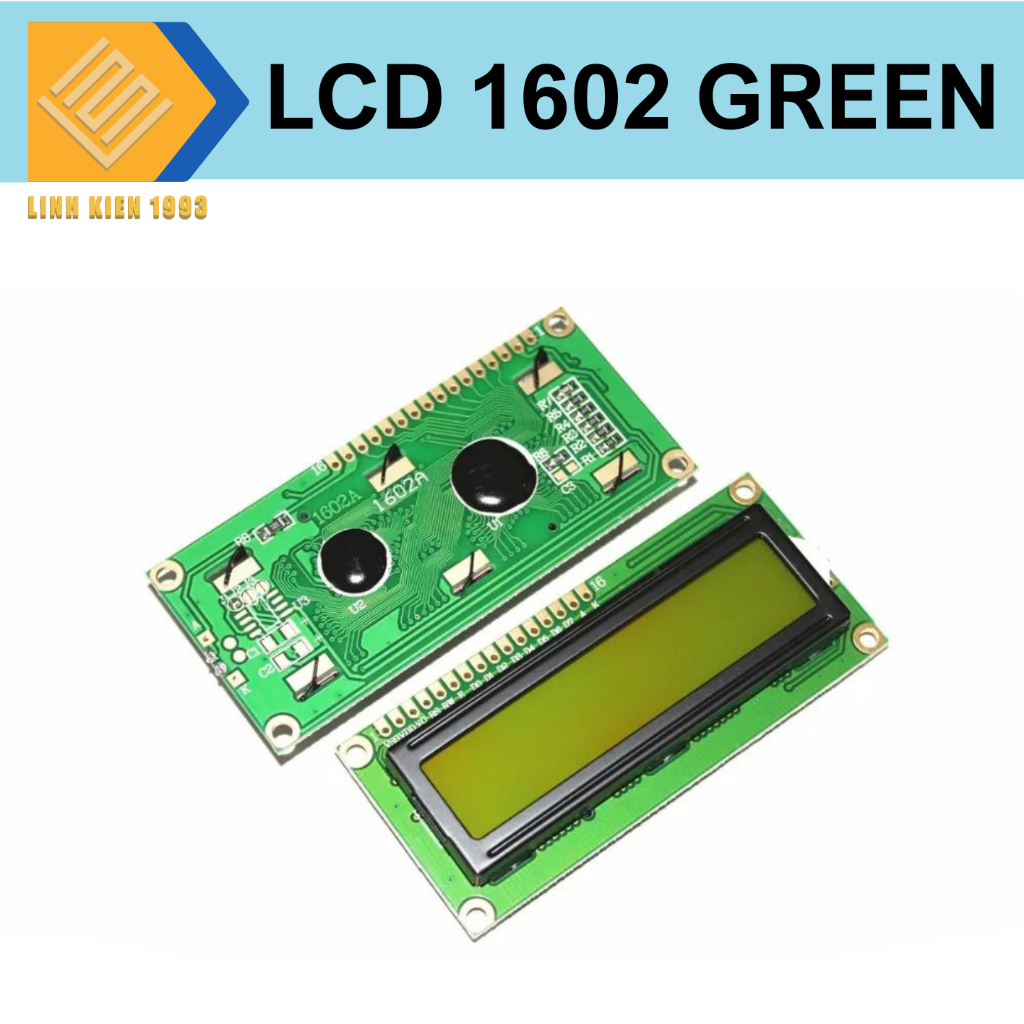

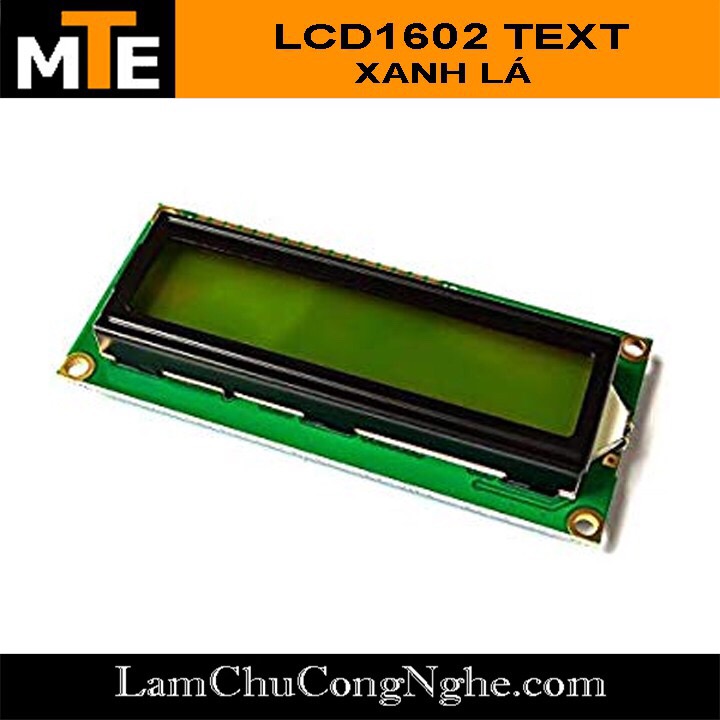

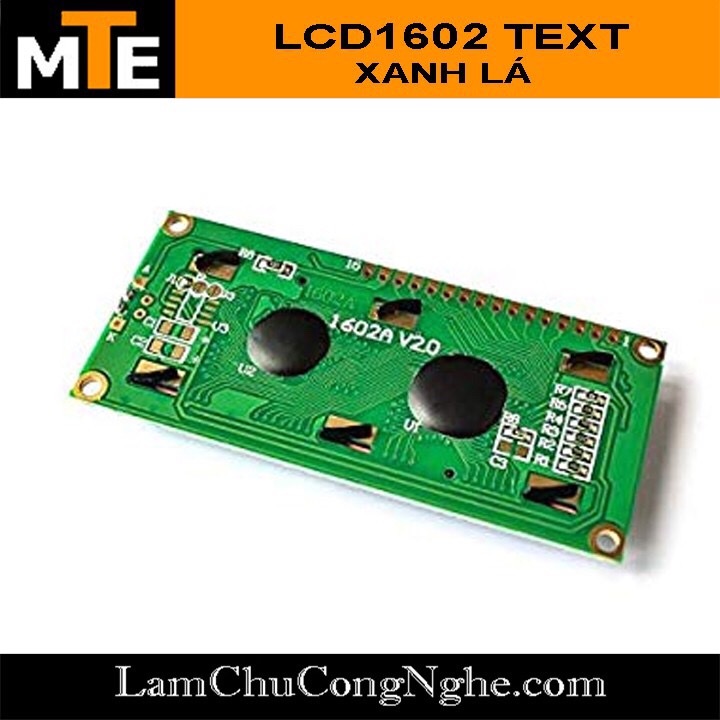

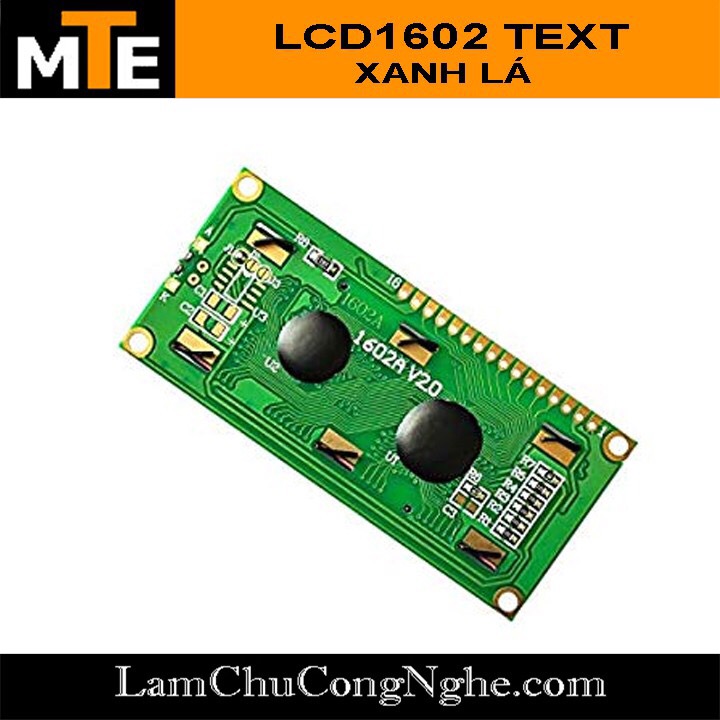

MÀN HÌNH HIỂN THỊ TEXT LCD 1602

ỨNG DỤNG:

• Màn hình hiển thị text LCD 1602: Là một sản phẩm quen thuộc với những người mới học và muốn thực hiện các dự án về điện tử, lập trình.
• Màn hình hiển thị text LCD 1602: Khắc phục được nhược điểm kết nối cần đến 8 dây của các module led khác, sản phẩm dùng module I2C tích hợp nên việc kết nối trở nên đơn giản với chỉ 4 dây.
• LCD 16X02 có khả năng hiển thị 2 hàng, mỗi hàng 16 kí tự, tương ứng với 2 hàng 16 cột.
• Để sử dụng được sản phẩm với chuẩn I2C cần thêm thư viện hỗ trợ và phải biết địa chỉ của sản phẩm trong đường truyền I2C.
• Sản phẩm có độ bền cao đồng thời có rất nhiều ví dụ mẫu được cộng đồng Arduino xây dựng sẵn sẽ giúp người mới sử dụng làm quen nhanh hơn cũng như tiết kiệm được thời gian trong việc phát triển ứng dụng của mình.

THÔNG SỐ KỸ THUẬT:

• Điện áp hoạt động: 5VDC
• Nhiệt độ hoạt động: -30°C đến 75°C.
• Màu chữ hiển thị: Màu trắng

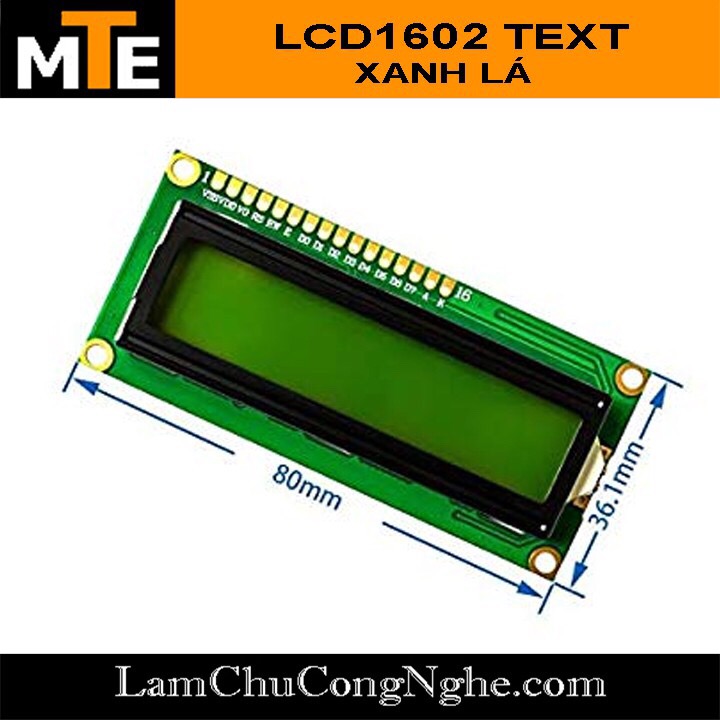

• Kích thước: 80 x 36 x 12.5 mm
• Đèn Led nền có thể điều khiển bằng biến trở hoặc PWM.
• Có thể điều khiển bằng 6 chân tín hiệu.
• Hỗ trợ hiển thị bộ kí tự tiếng Anh và tiếng Nhật.

SƠ ĐỒ CHÂN:

• Sơ đồ chân của LCD 1602 LCD Text giống vối các sản phẩm LCD Text thông thường với 16 chân. nhưng module sửa dụng thêm IC tích hợp giao tiếp I2C do đó người dùng cần kết nối với 4 chân I2C.

+ VSS: tương đương với GND – cực âm

+ VDD: tương đương với VCC – cực dương (5V)

+ Constrast Voltage (Vo): điều khiển độ sáng màn hình

+ Register Select (RS): lựa chọn thanh ghi (RS=0 chọn thanh ghi lệnh, RS=1 chọn thanh ghi dữ liệu)

+ Read/Write (R/W): R/W=0 ghi dữ liệu , R/W=1 đọc dữ liệu.

+ Enable pin: Cho phép ghi vào LCD

+ D0 – D7: 8 chân dữ liệu, mỗi chân sẽ có giá trị HIGH hoặc LOW nếu bạn đang ở chế độ đọc (read mode) và nó sẽ nhận giá trị HIGH hoặc LOW nếu đang ở chế độ ghi (write mode)

+ Backlight (Backlight Anode (+) và Backlight Cathode (-)): Tắt bật đèn màn hình LCD.

TÀI LIỆU:

• Điều khiển LCD 1602 bằng Arduino: o

• Tỏ tình bằng màn hình hiển thị LCD 1602 LCD Text ^^:
