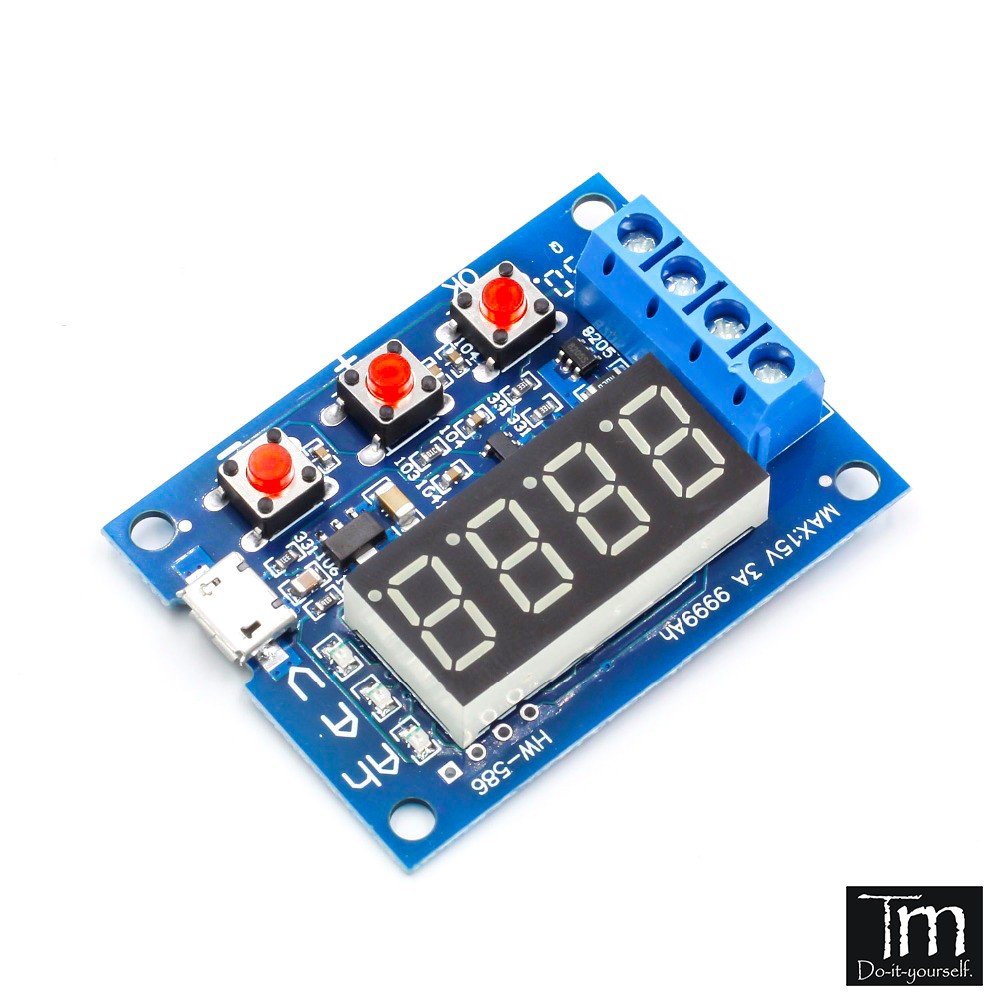

Mạch Xả Đo Dung Lượng Pin & Acquy ZB2L3

1️⃣1️⃣1️⃣ --THÔNG SỐ KỸ THUẬT-- 1️⃣1️⃣1️⃣_

➡ Điện áp hoạt động: 4.5 - 6VDC (công micro USB)

➡ Điện áp xả: 1.0 - 15.00V

➡ Độ phân dải: 0.01V

➡ Điện áp ngõ ra: 0.5 - 11.0V

➡ Hỗ trợ dòng: 3.000A

➡ Độ phân dải: 0.001A

➡ Sai số điện áp tối đa: 1% + 0.02V

➡ Sai số dòng điện tối đa: 1.5% ± 0.008A

➡ Dải dung lượng pin tối đa: 9999Ah (1Ah = 1000mAh)

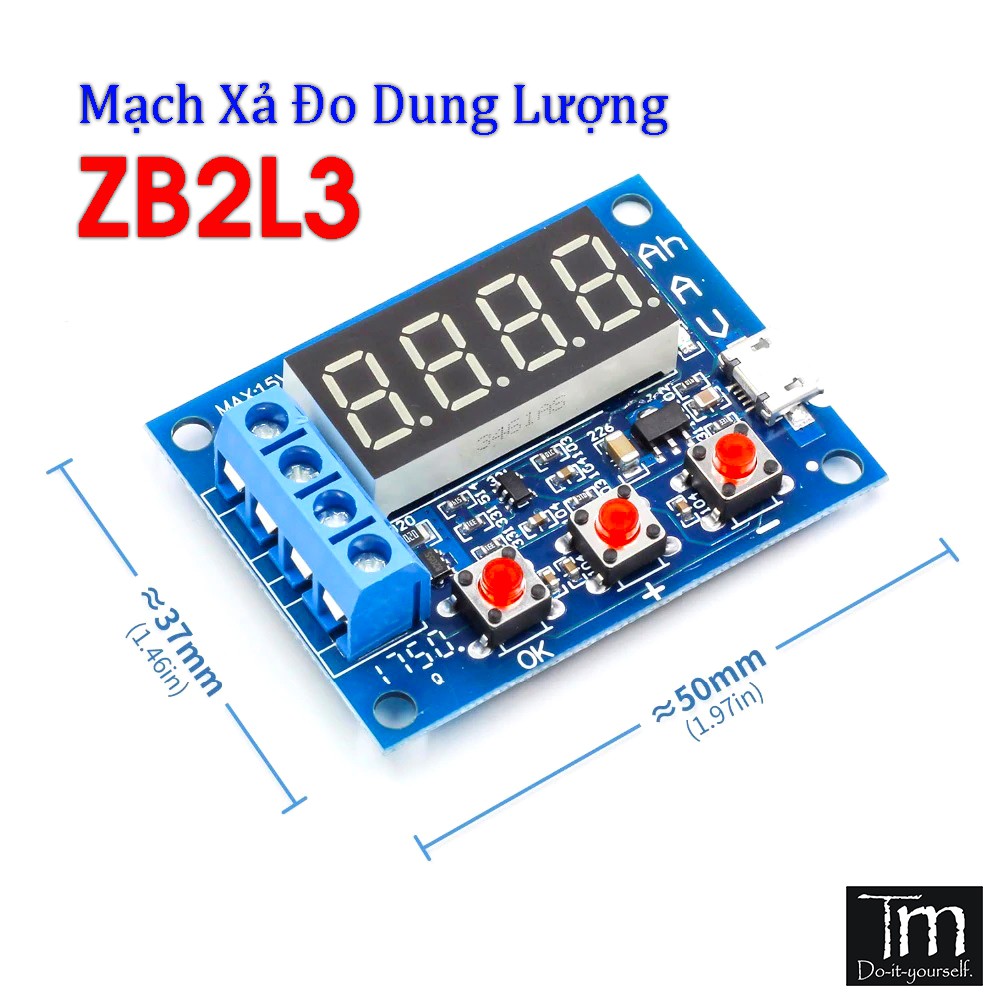

➡ Kích thước: 50 x 37mm

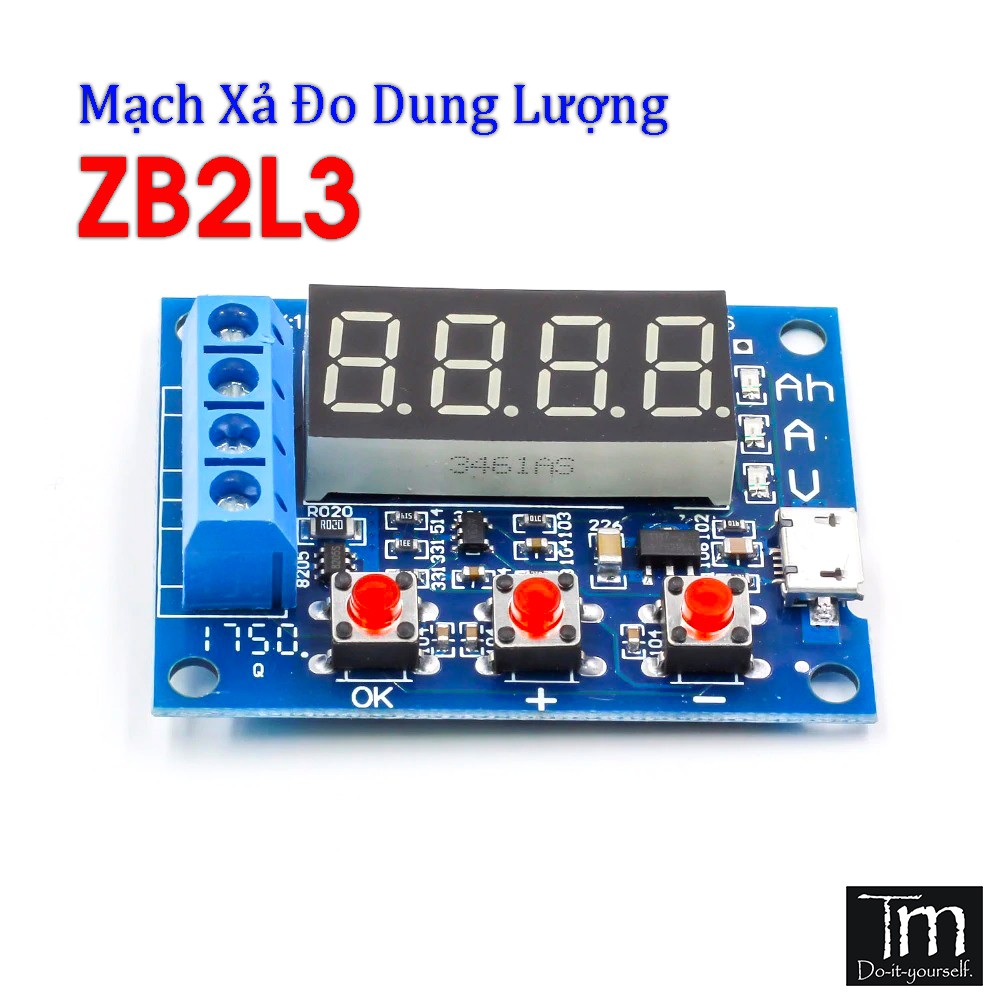

✔ HƯỚNG DẪN SỬ DỤNG :

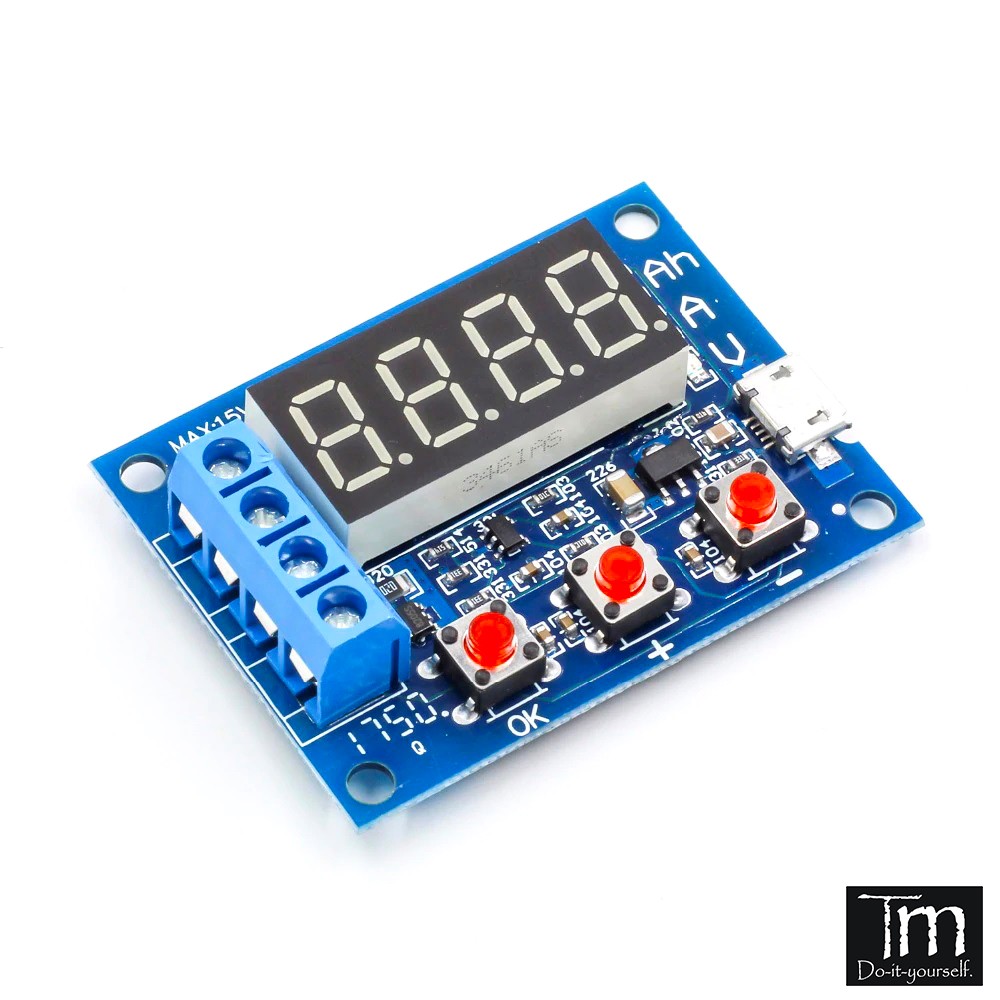

➡ Kết nối pin vào 2 cực IN "+" và "-" ở giữa, cần lưu ý lắp đúng cực pin, nếu lắp sai cực khả năng sẽ gây cháy mạch

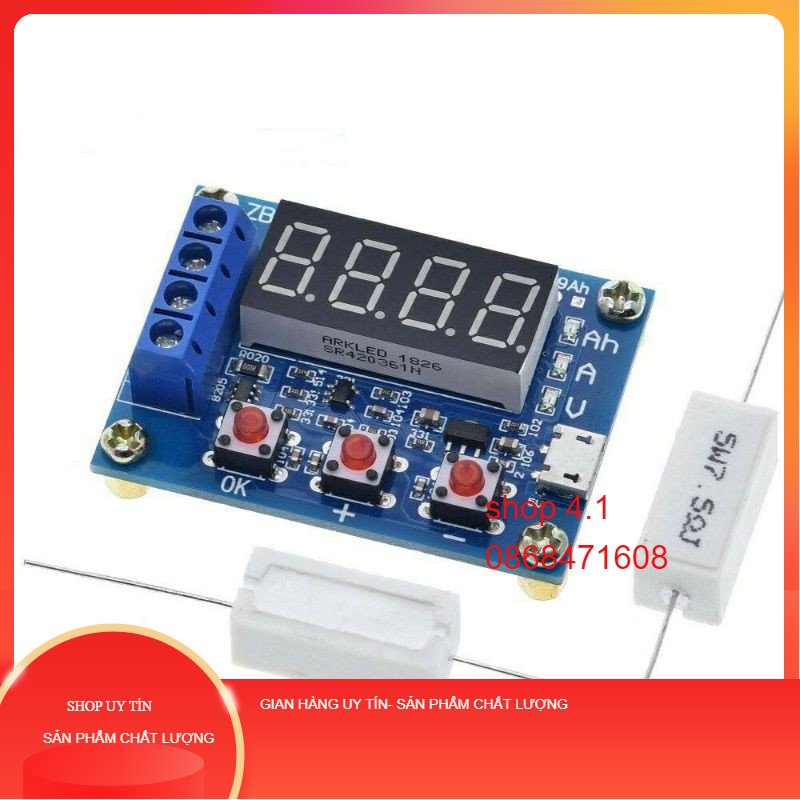

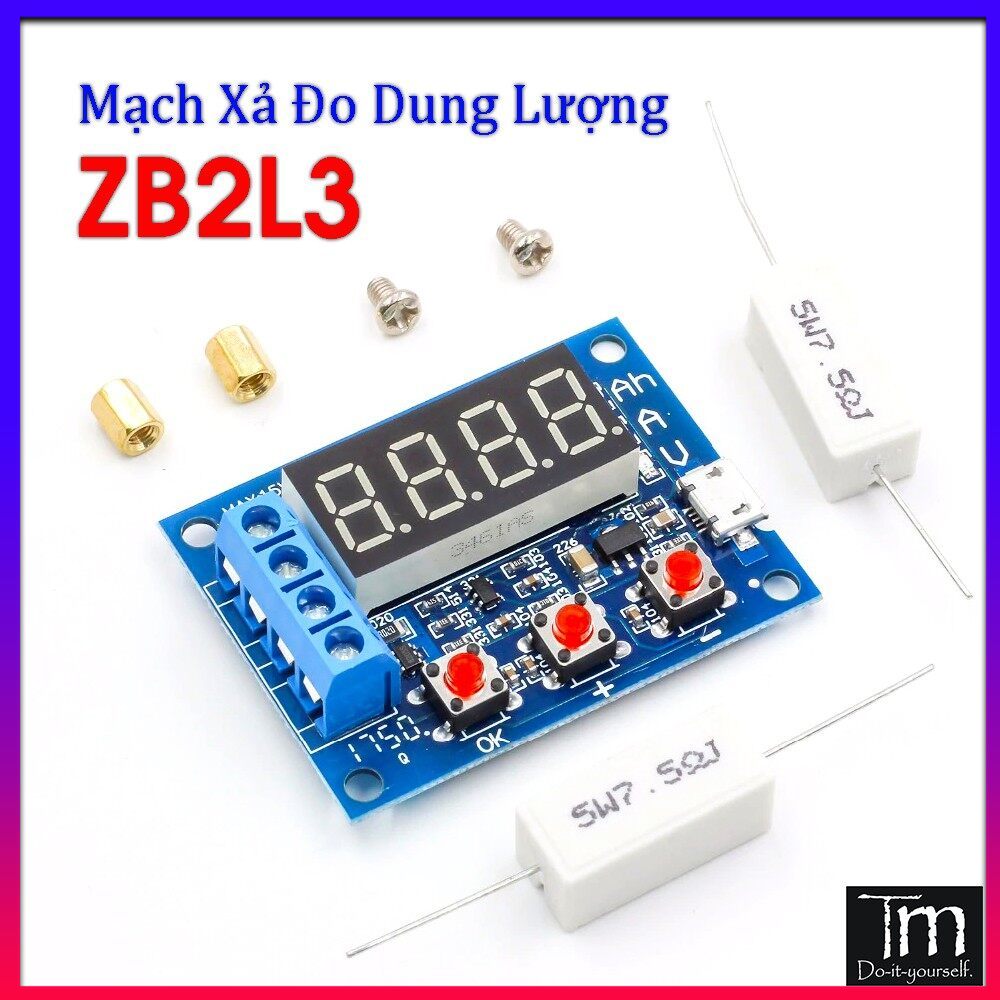

➡ Kết nối tải vào 2 cổng R (lưu ý lắp đúng cực "+" và "-") sau đó cấp nguồn cổng micro USB vào để mạch hoạt động

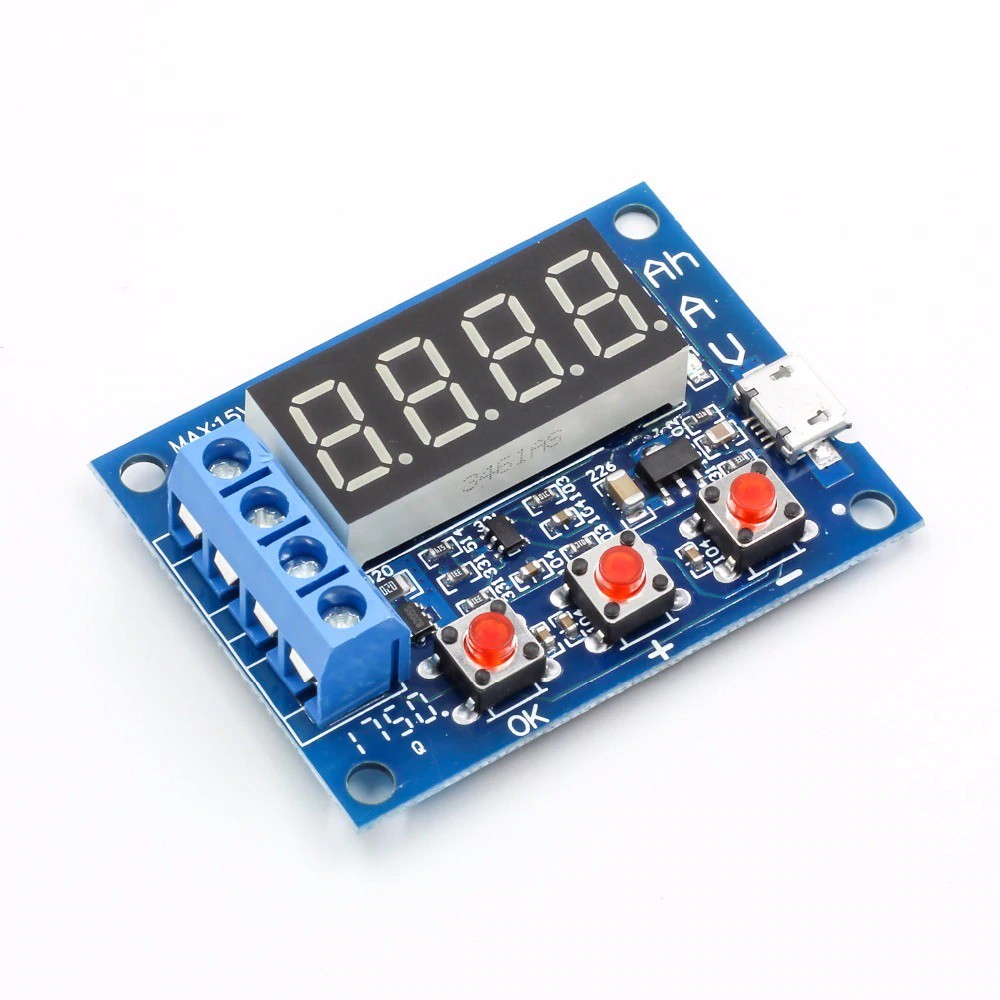

➡ Cài đặt điện áp dừng bằng cách nhấn vào nút "+" hoặc "-" để điều chỉnh điện áp dừng mong muốn. Sau khi cài đặt xong nhấn nút "OK"

➡ Sau khi nhấn nút "OK" mạch sẽ bắt đầu hoạt động, đèn chỉ thị sẽ đổi liên tục các vị trí báo dung lượng, dòng điện và điện áp. Khi đạt đến điện áp dừng đã cài đặt, mạch sẽ tự động ngắt tải và lưu lại giá trị dung lượng và đồng thời đèn chỉ thị được nhấp nháy liên tục báo hiệu đã hoàn tất

➡ Nhấn nút "OK" để tắt đèn led chỉ thị.

✔ CÁC LỖI HIỂN THỊ :

Err1: Điện áp pin lớn hơn 15V

Err2: Điện áp pin thấp hơn giá trị dừng cài đặt

Err3: Pin không đủ để xả điện hoặc điện trở tải quá cao

Err4: Quá dòng (dòng điện vượt quá 3.1A)

Err5: Sử dụng không đúng cách hoặc lắp sai cực gây cháy mạch (cháy chip lấy mẫu)
