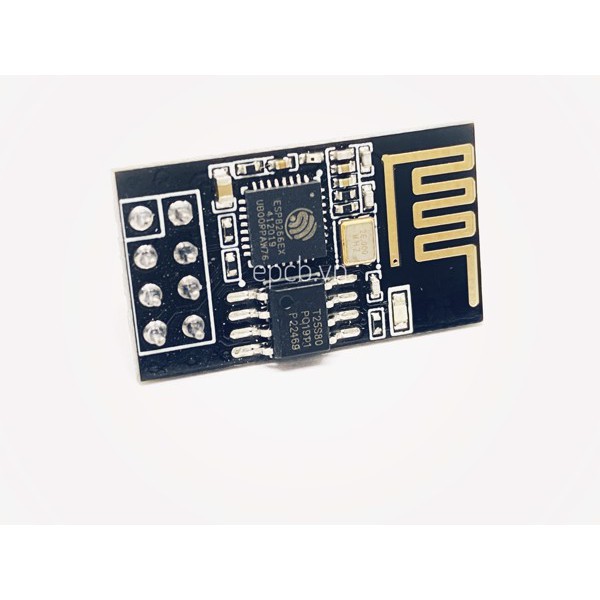

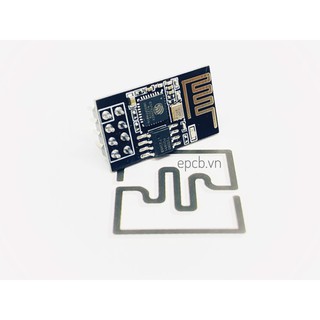

Mạch WiFi ESP8266 Uart ESP-01S

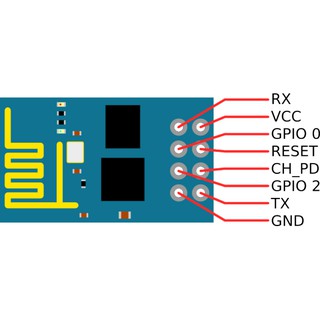

Mạch WiFi ESP8266 Uart ESP-01S: sử dụng SoC Wifi ESP8266, ESP8266 được sử dụng rất nhiều trong các sản phẩm thông minh, Sonoff, Tuya, ... Module này đã được nạp sẵn firmware giúp người dùng giao tiếp với WiFi dễ dàng thông qua giao tiếp UART. Thông số kĩ thuật: -Hỗ trợ chuẩn băng thông 802.11 b/g/n. -Công nghệ Wi-Fi 2.4 GHz, hỗ trợ WPA/WPA2. -Chuẩn điện áp hoạt động: 3.3V. -Chuẩn giao tiếp nối tiếp UART. -Có 3 chế độ hoạt động: Client, Access Point, Both Client and Access Point. -Hỗ trợ các chuẩn bảo mật như: OPEN, WEP, WPA_PSK, WPA2_PSK, WPA_WPA2_PSK. -Hỗ trợ giao tiếp TCP, UDP   Sơ đồ ra chân : 1. VCC: 3.3V lên đến 300mA 2. GND: 0V 3. Tx: Chân Tx của giao thức UART, kết nối đến chân Rx của vi điều khiển. 4. Rx: Chân Rx của giao thức UART, kết nối đến chân Tx của vi điều khiển. 5. RST: Chân reset, kéo xuống mass để reset. 6. CH_PD: Chân này nếu được kéo lên mức cao module sẽ bắt đầu thu phát wifi, kéo xuống mức thấp module dừng phát wifi. Vì ESP8266 khởi động hút dòng lớn nên chúng ta giữ chân này ở mức 0V khi khởi động hệ thống của mình, sau 2s hãy kéo chân CH_PD lên 3.3V, để đảm bảo module hoạt động ổn định. 7. GPIO0: kéo xuống thấp cho chế độ upgrade firmware. 8. GPIO2: không sử dụng.
