Mạch WeMos D1là board mạch được phát triển dựa trên Module Esp8266-12E và được thiết kế theo tiêu chuẩn củaboard mạch ArduinoUNO, tương thích với Arduino IDE và NodeMCU.

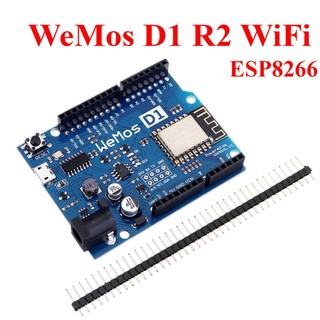

Mạch Wemos D1

Mạch Wemos D1

Thông số kỹ thuật của Mạch Wemos D1

• Vi điều khiển: ESP8266EX
• Điện áp hoạt động: 3.3V
• Số chân I/O: 11 (tất cả các chân I/O đều có Interrupt/PWM/I2C/One-wire, trừ chân D0)
• Số chân Analog Input: 1 (điện áp vào tối đa 3.3V)
• Bộ nhớ Flash: 4MB
• Điện áp vào: 9-24V
• Điện áp ra: 5V – Dòng max: 1A
• Giao tiếp:Cable Micro USB
• Wifi: 2.4 GHz
• Hỗ trợ bảo mật: WPA/WPA2
• Tích hợp giao thức TCP/IP
• Kích thước: 68.6mm x 53.4mm (2.701″ x 2.102″)
• Lập trình trên các ngôn ngữ: C/C++, Micropython, NodeMCU – Lua

Pinout

TX	TXD	TXD
RX	RXD	RXD
A0	Analog Input	A0
D0	I/O	GPIO16
D1	I/O, SCL	GPIO5
D2	I/O, SDA	GPIO4
D3	I/O, 10k pull-up	GPIO0
D4	I/O, 10k pull-up, BUILTIN_LED	GPIO2
D5	I/O, SCK	GPIO14
D6	I/O, MISO	GPIO12
D7	I/O, MOSI	GPIO13
D8	I/O, 10k pull-down, SS	GPIO15
GND	Ground	GND
5V	5V
3V3	3.3V	3.3V
RST	Reset	RST

Tài liệu tham khảo cho Mạch Wemos D1

• Tutorial:
  • Cài đặt ESP8266 trên arduino IDE
  • Example ESP8266
• CH340 Driver:
  • Windows Driver (automatic installer)
  • Mac Driver
  • Linux Driver
• ESP8266:
  • ESP8266EX datasheet
  • ESP8266 Technical Reference
  • ESP8266 AT Instruction Set
  • ESP8266 AT Command Examples

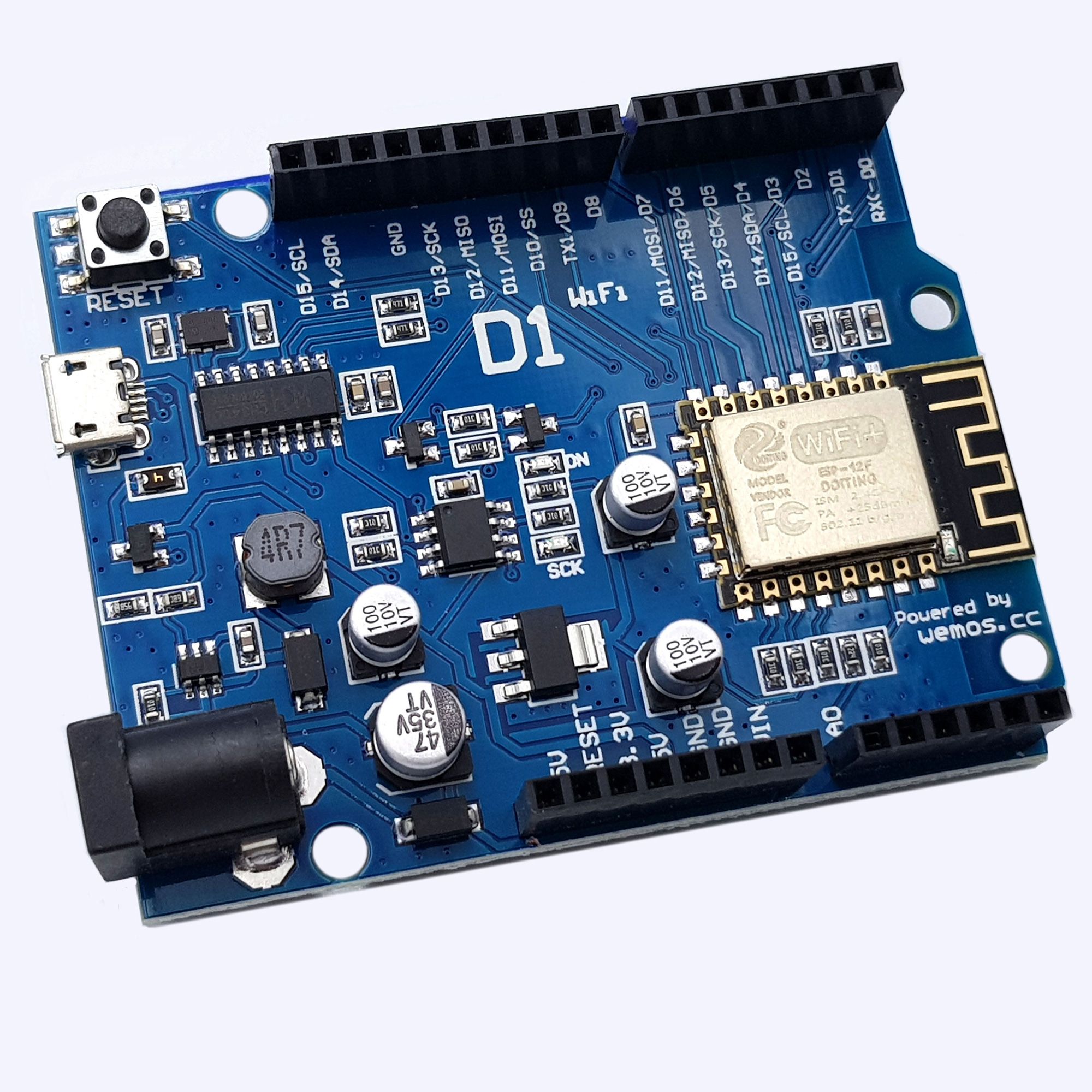

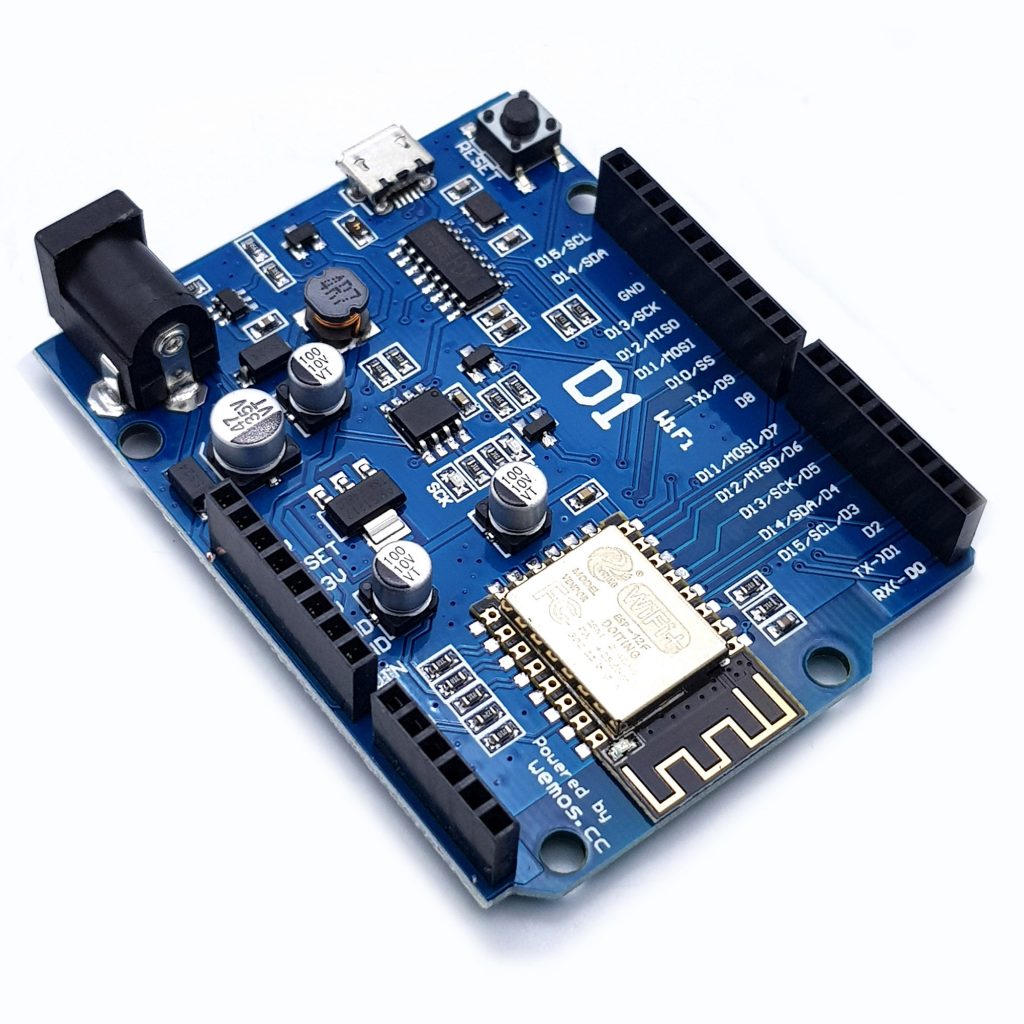

Hình của Mạch Wemos D1
