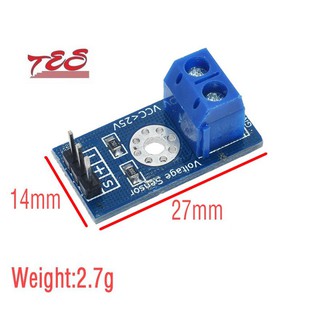

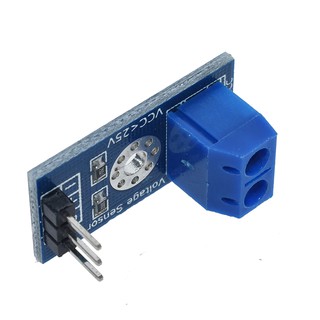

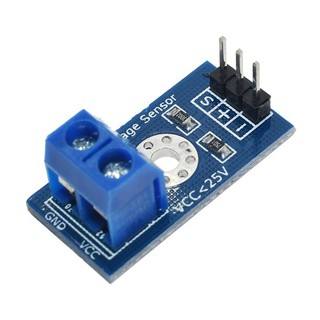

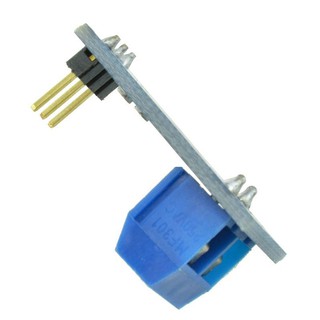

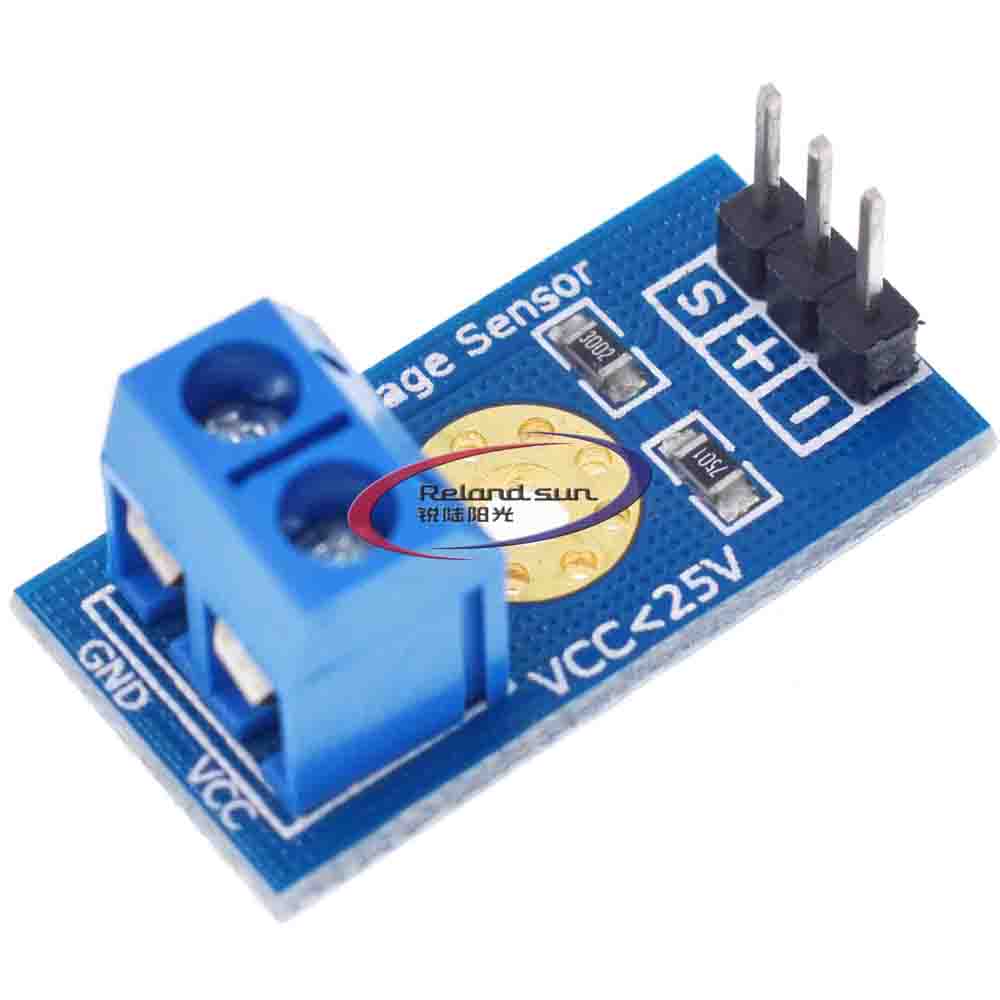

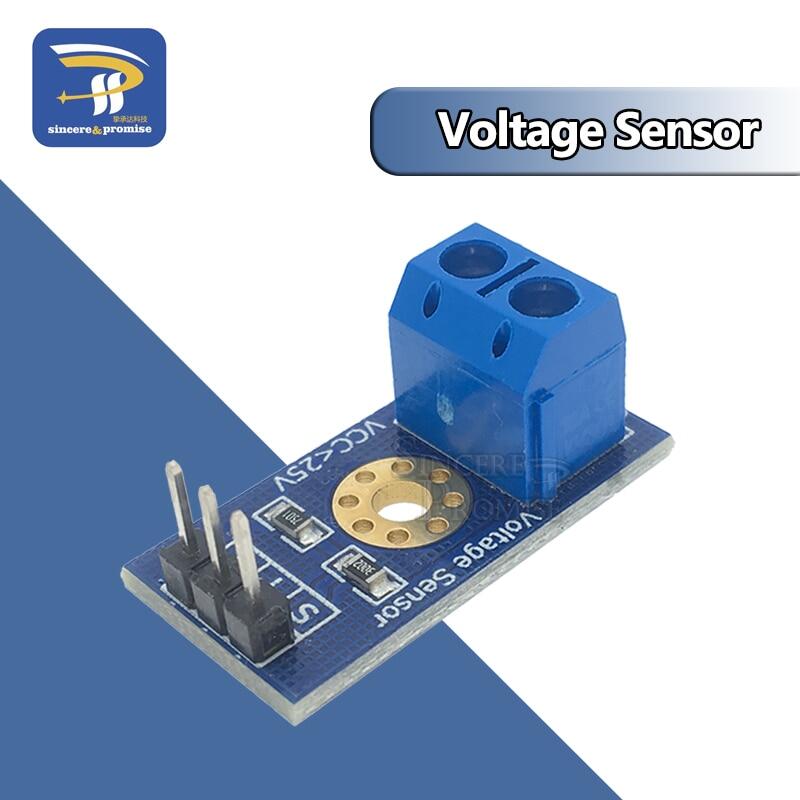

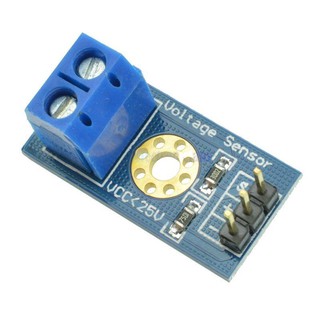

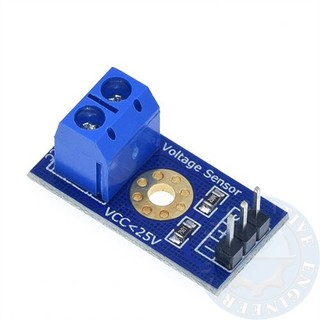

Mạch Voltage Sensor for Arduino - M936

Giới thiệu: Module này là dựa trên một điện trở chia nguyên tắc thiết kế, làm cho giao diện thiết bị đầu cuối đầu vào điện áp giảm 5 lần, MỘT rduino analog đầu vào điện áp lên đến 5 V, sau đó Đầu vào điện áp của phát hiện điện áp module có thể không được lớn hơn 5 V × 5 = 25 V (nếu sử dụng 3.3 V hệ thống, Điện áp đầu vào không thể vượt quá 3.3Vx5 = 16.5 V). Vì MỘT rduino AVR CHip sử dụng trong 10 SAU CÔNG NGUYÊN, nên độ phân giải của Analog Module là 0.00489 V (5 V/1023), nên phát hiện điện áp Module Phát Hiện một tối thiểu điện áp đầu vào 0.00489 V × 5 = 0.02445 V. Thông số: Điện áp đầu vào phạm vi: DC0-25V Điện áp phạm vi phát hiện: DC0.02445V-25V Điện áp Analog độ phân giải: 0.00489 V Dây: DC kết nối đầu vào: Dương nhà ga kết nối với VCC, Tiêu cực Kết nối với GND Giao diện đầu ra: "+" Là 5/3.3 V, "-" Sau đó GND, "S" Dây Arduino dò Vôn. Code::::::::::::::::::::::::::: #include int val11; int val2; int LED1 = 13; void setup() { pinMode(LED1,OUTPUT); Serial.begin(9600); Serial.println("Emartee.Com"); Serial.println("Voltage: "); Serial.print("V"); } void loop() { float temp; val11=analogRead(1); temp=val11/4.092; val11=(int)temp;// val2=((val11%100)/10); Serial.println(val2); delay(1000); }
