Mạch timer xung kép BAE-SW401 cho máy hàn cell pin dùng siêu tụ

1. ỨNG DỤNG:

- Tính năng định thời được sử dụng để hàn cell pin, hàn điểm, cung cấp dòng trong một khoảng thời gian xác định.

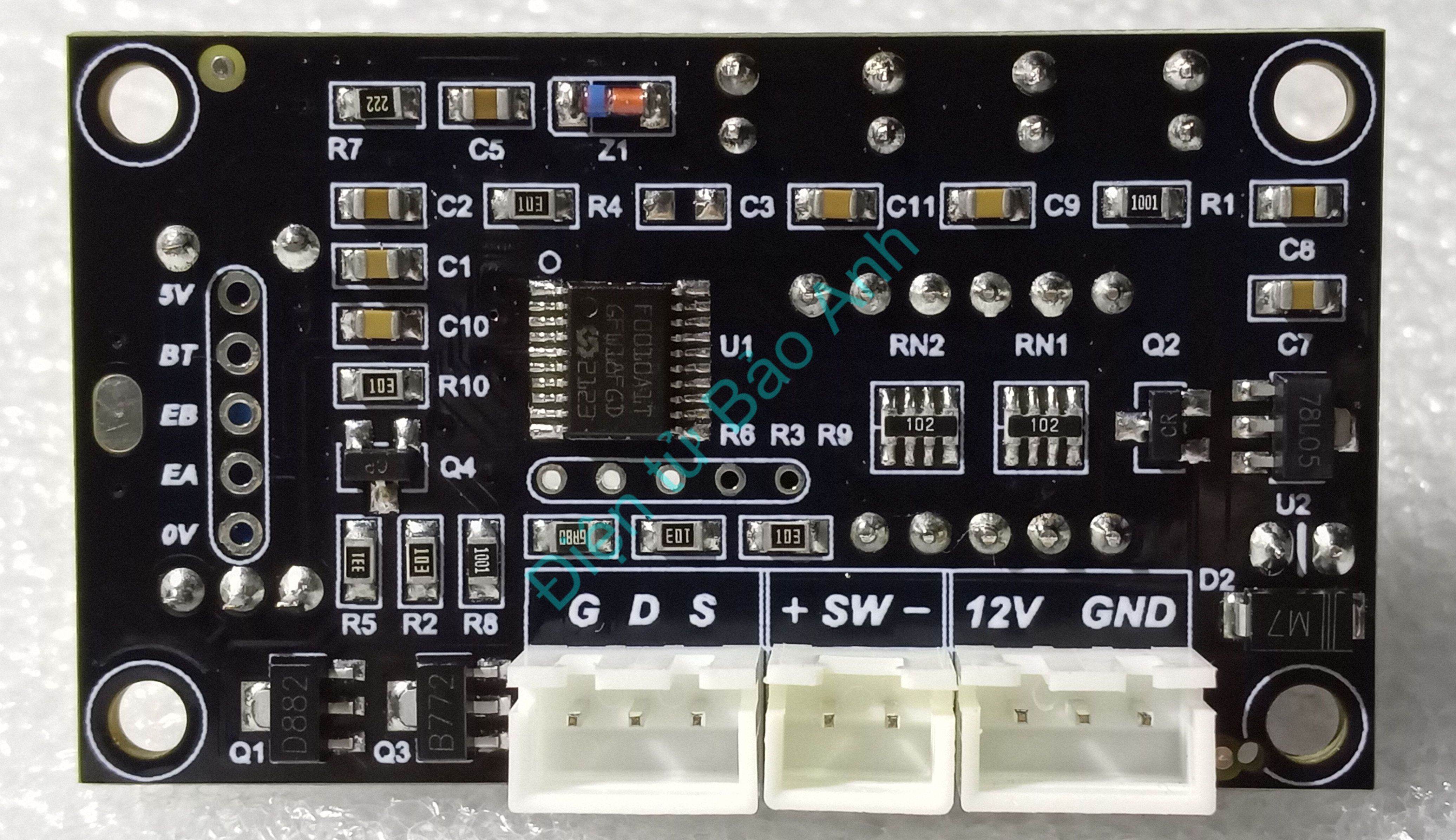

- Sản phẩm xuất xung kích dương cho mạch công suất dùng N-MOSFET để hàn, chưa bao gồm mạch công suất.

- Sản phẩm được sản xuất tại Việt Nam bởi chính shop, đảm bảo chất lượng và hỗ trợ kỹ thuật cho khách hàng lâu dài.

2. THÔNG TIN KỸ THUẬT:

- Nguồn cấp: 10 - 15VDC. Không nên dùng nguồn có điện áp cao sẽ gây nóng cho IC ổn áp trong mạch và hỏng cực G của Mosfet khi kích hàn.

- Khả năng cài đặt 2 xung và thời gian nghỉ giữa chúng hoàn toàn độc lập, hoặc chỉ dùng 1 xung khi xung T2 = 0.

- Khả năng nhớ 5 bộ thông số cho 5 loại kẽm hàn khác nhau.

- Giới hạn các tham số:

* Thời gian phát xung: T = 1 - 20ms

* Xung 1: T1 = 1 - 100% của T

* Thời gian nghỉ: DL = 0 - 99.9ms

* Xung 2: T2 = 0 - 100% của T

* Mode: MD = 0.0 - 10.0s (MD = 0.0 chế độ thủ công, MD >= 0.1 chế độ tự động)

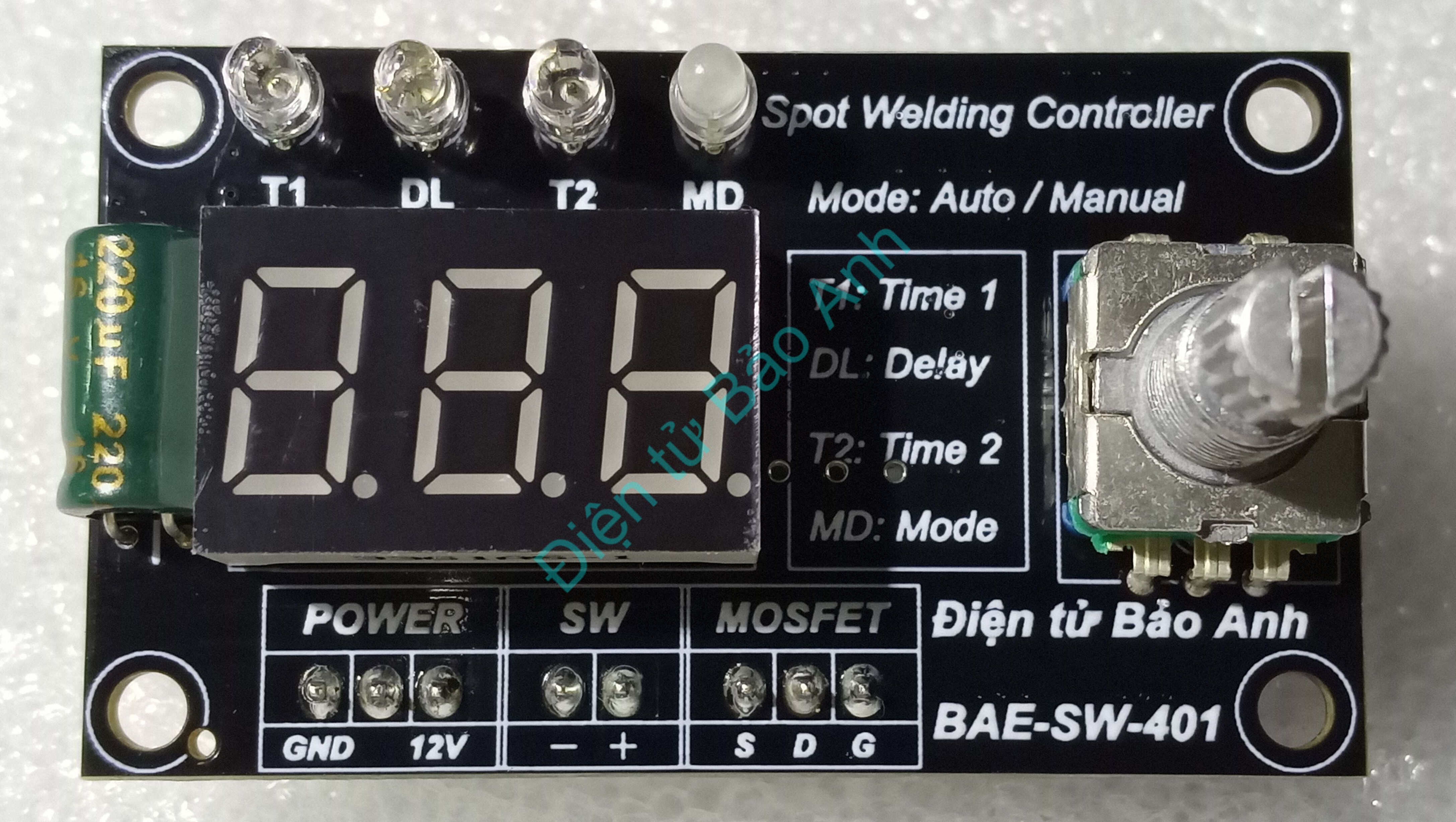

- Led đơn báo trạng thái thông tin của tham số: Xung 1 (T1), độ trễ giữa xung 1 và xung 2 (DL), xung 2 (T2) và chế độ hoạt động của mạch động hay thủ công (MD).

- Led 7 đoạn 3 số báo giá trị của các tham số tương ứng của led đơn đang hiển thị theo thời gian.

- Mạch sử dụng nút nhấn và xoay vô cấp để thay đổi tham số và giá trị.

3. HƯỚNG DẪN CÀI ĐẶT:

- Chọn chương trình hàn bằng cách nhấn nhanh 2 lần nút encoder để vào chọn Pr-1, Pr-2, ..., Pr-5. Xong nhấn nhanh 2 lần để thoát.

- Ở màn hình thường, xoay encoder để chọn thời gian/công suất hàn từ 1 đến 20ms, sau nhấn nút nhấn để lưu lại giá trị vừa chọn.

- Nhấn giữ nút encoder 1s để vào chế độ cài đặt. Xoay encoder để chọn tham số phù hợp (T1, DL, T2, MD), xong nhấn để vào thay đổi giá trị tương ứng. Xong nhấn 1 lần nữa để thoát và chọn các tham số cần thay đổi tiếp theo. Trong chế độ cài đặt, có thể hàn để lựa chọn bộ thông số tối ưu. Sau khi chọn được các tham số phù hợp, cần nhấn giữ encoder đến khi hiển thị "---" rồi buông để lưu lại bộ thông số và thoát cài đặt.

4. LƯU Ý:

- Sản phẩm dành cho các khách hàng am hiểu về điện và điện tử. Tất cả các sản phẩm đều được test kỹ trong quá trình sản xuất và test trước khi gửi cho khách hàng. Quý khách hàng nên xem kỹ cách đấu nối và các thông tin ở trên. Hoặc liên hệ shop theo số 0919.161.198 (zalo/facebook) để được tư vấn sử dụng.

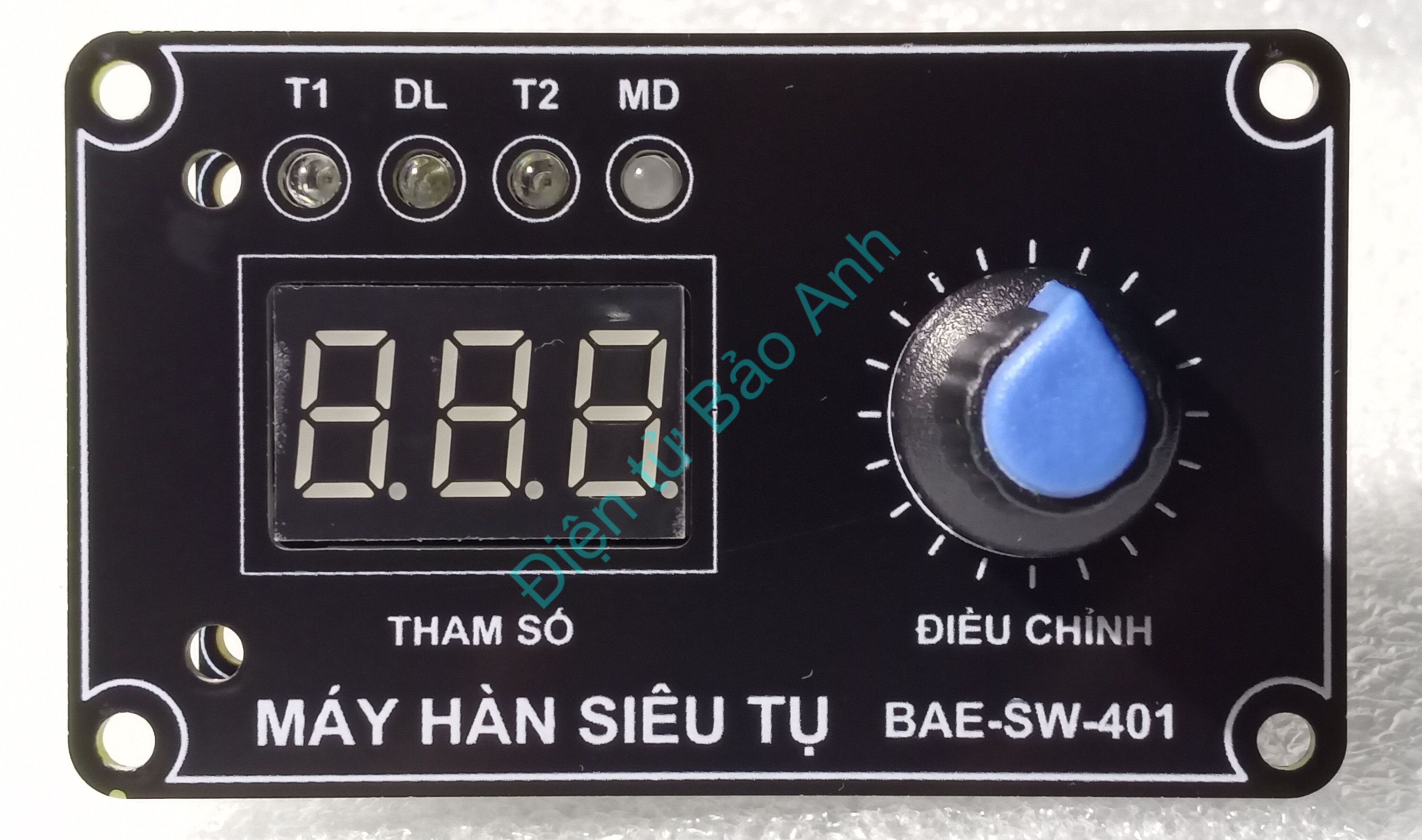

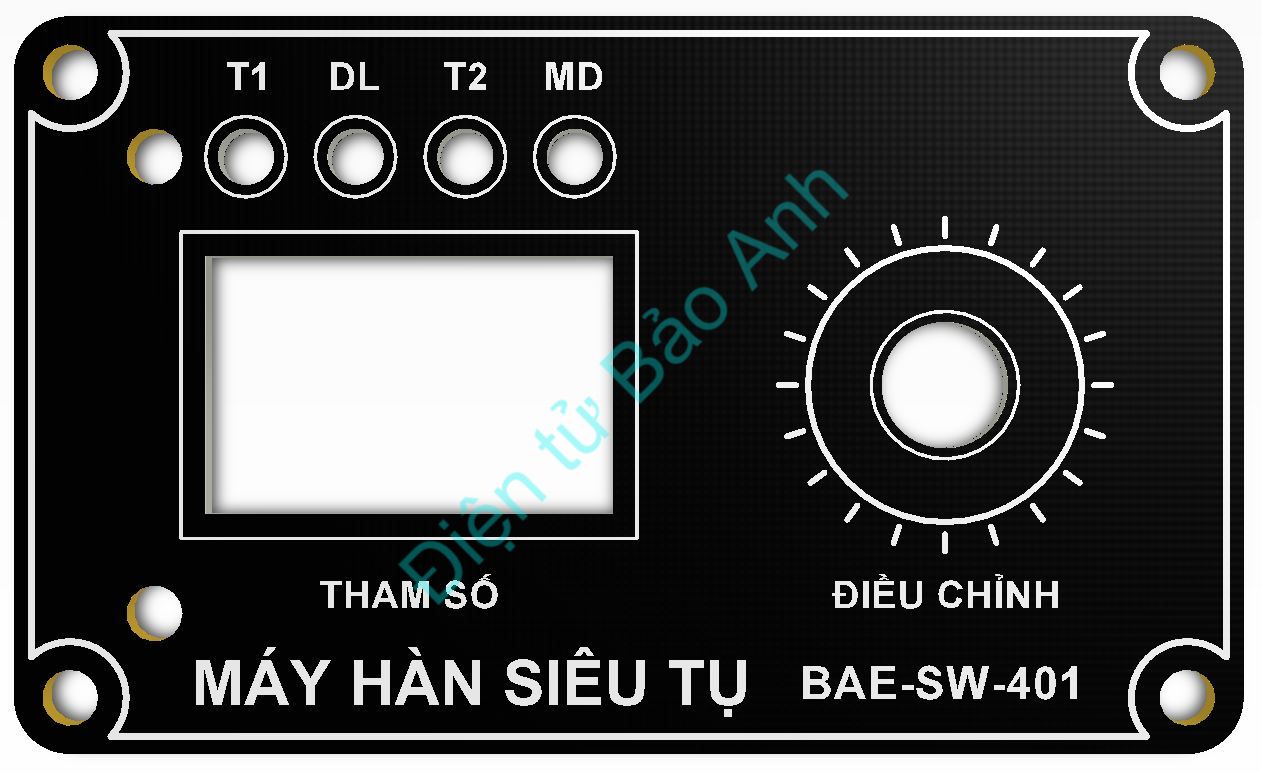

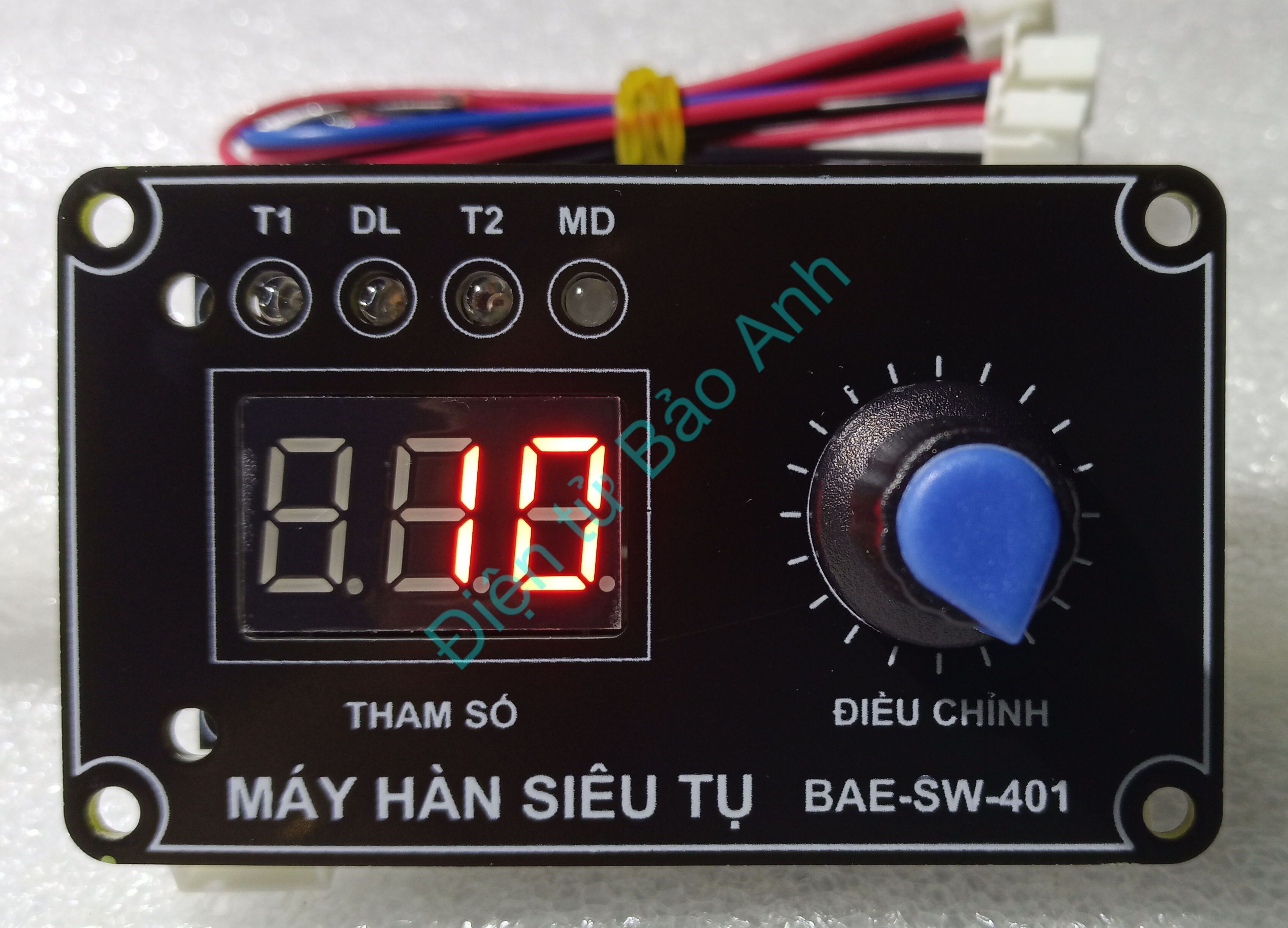

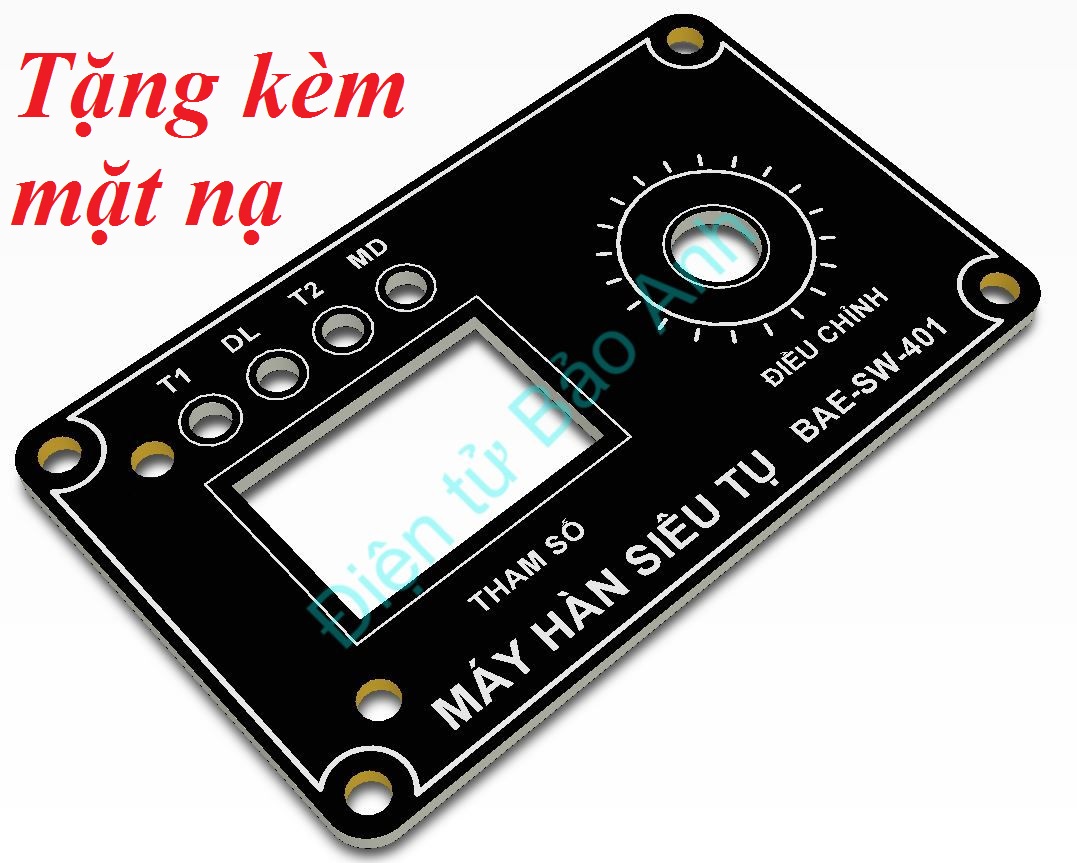

- Sản phẩm chỉ gồm mạch điều khiển, mặt nạ máy và 3 dây kết nối như hình ảnh, chưa có bo công suất.
