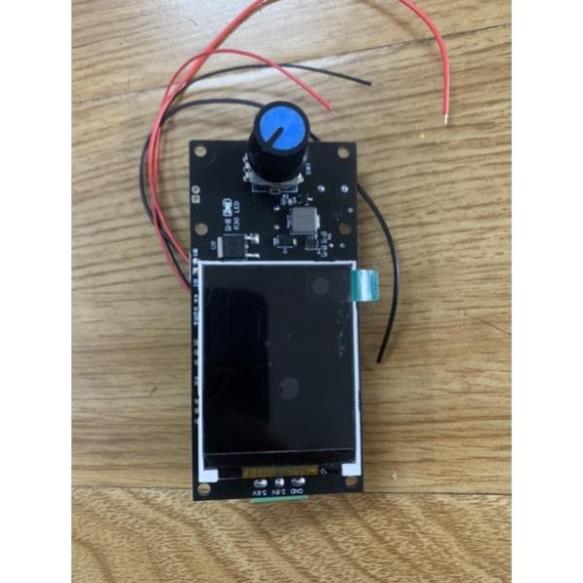

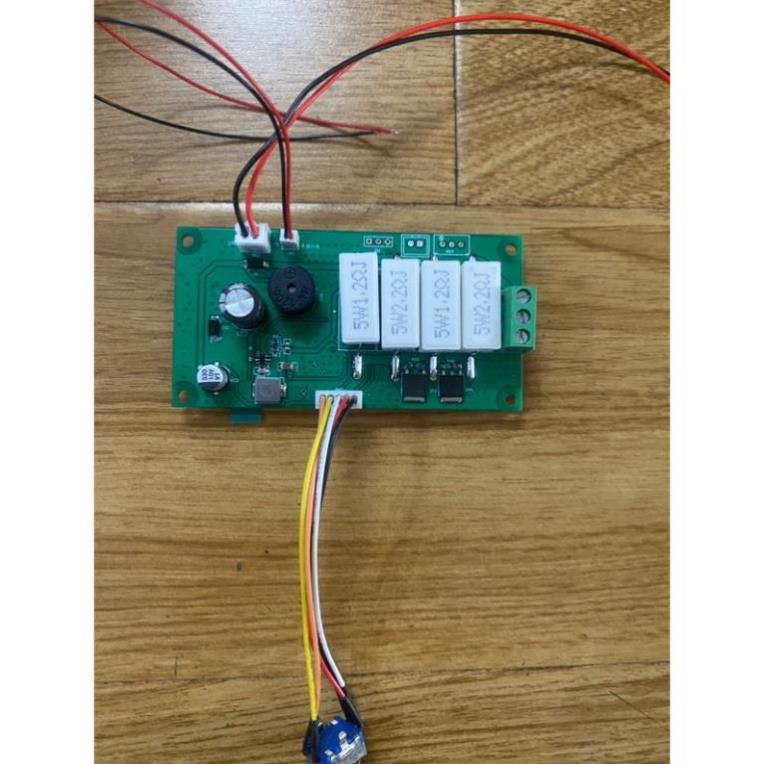

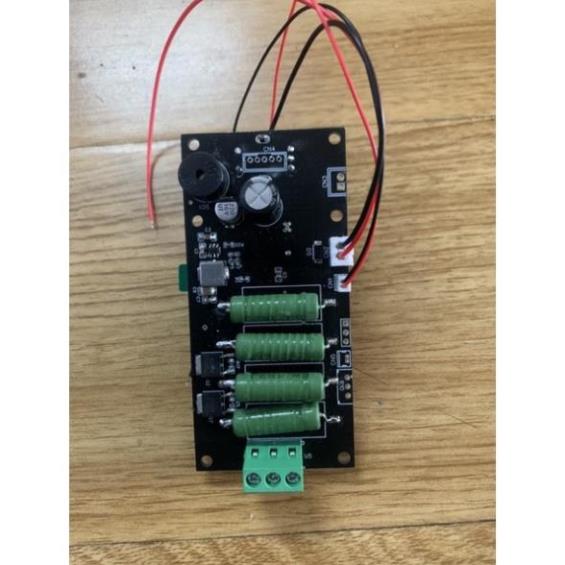

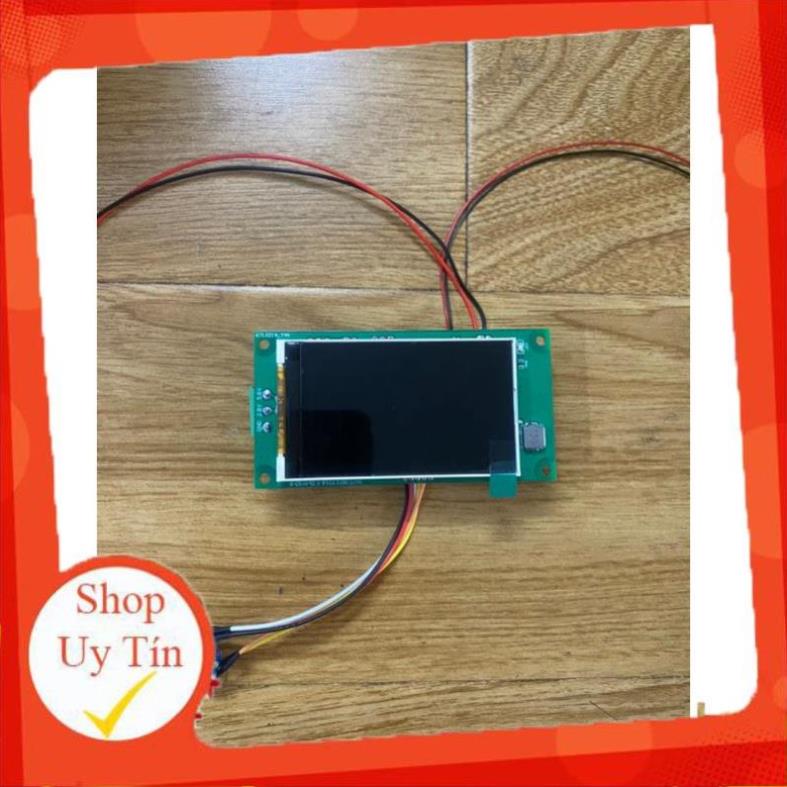

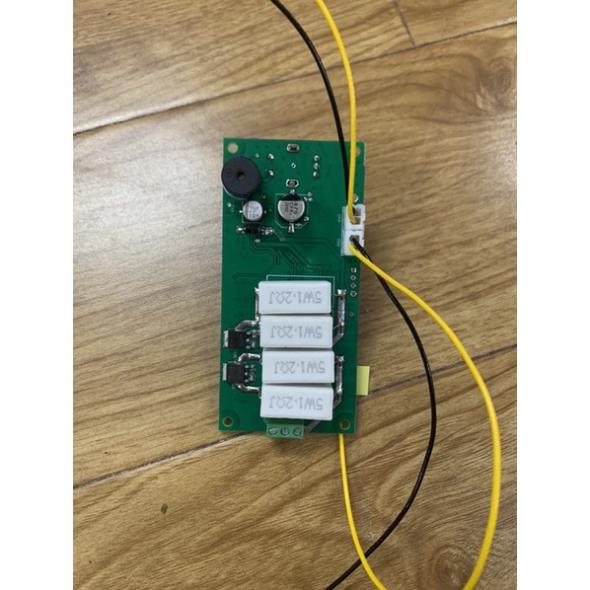

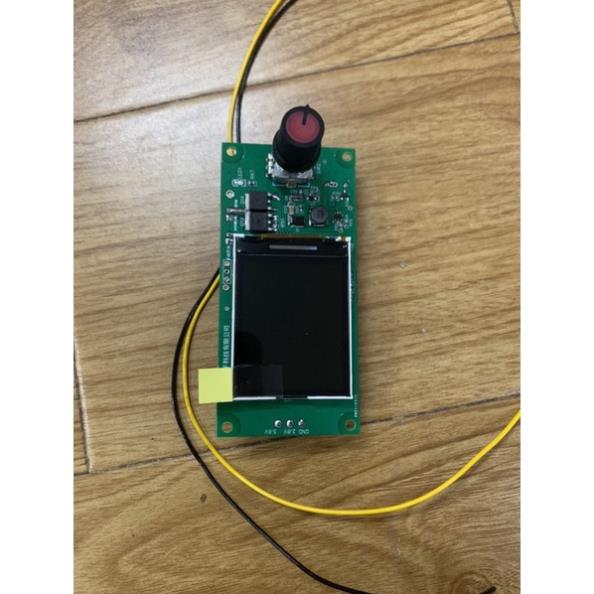

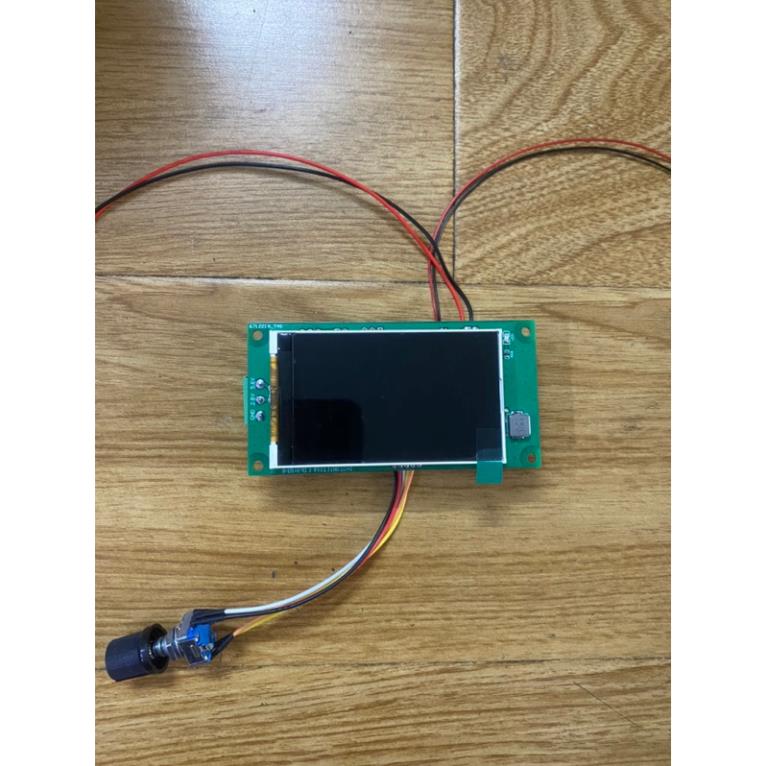

Mạch timer có cân bằng áp chế máy hàn cell siêu tụ

Mạch timer có cân bằng áp máy hàn cell pin là mạch dùng để cấu tạo lên một máy hàn cell pin tự chế. Mạch in công nghiệp cho độ bền cao

Chất lượng linh kiện được chọn lọc kỹ càng

Test trước khi gởi hàng, không nhận đổi trả, chỉ hỗ trợ trong kỹ thuật và hướng dẫn dử dụng. Nếu anh em chưa biết lắp thì gọi mình hỗ trợ. Tự ý lắp hỏng hoặc cháy nổ tự chịu trách nhiệm, shop không đổi mới.

Thông số kỹ thuật : Mạch hàn Cell siêu tụLưu ý: Không bảo hành các bác biết sử dụng cân nhắc hãy mua.-Cách chỉnh timer cân bằngCách tinh chỉnh timer :

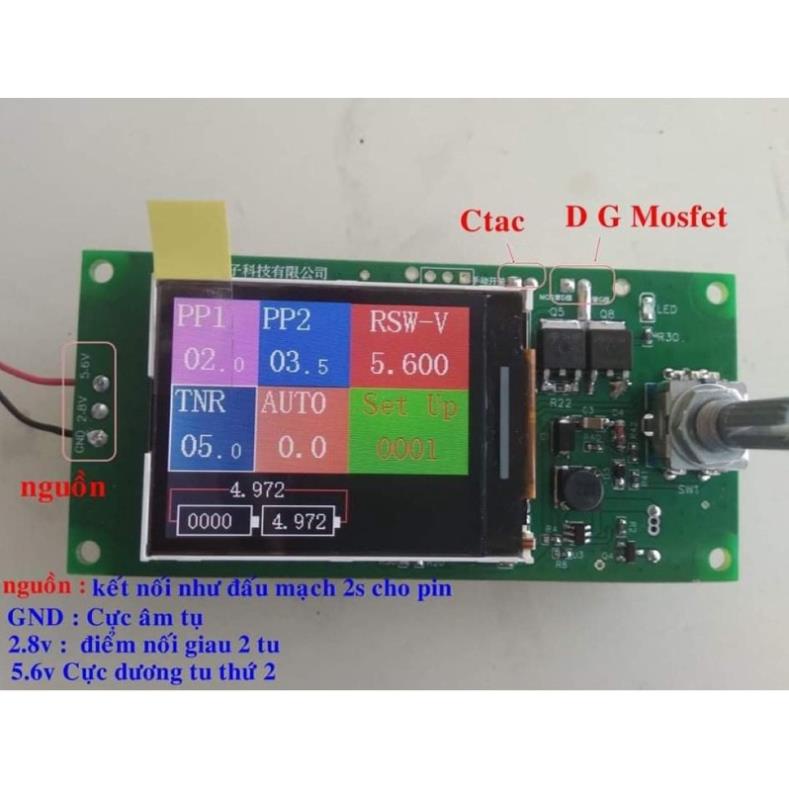

PP1(Xung 1) : thường chỉnh 20-50% Xung 2(pp2)

PP2(Xung 2) : Tùy cơ bắp máy thử ở mức thấp rồi tăng dần đến khi phù hợp.

TNR : thời gian nghỉ chuyển xung : vài ms(miligiay)

Auto : chức năng này tự động hàn khi 2 kim chạm kẽm, sử dụng khi k dùng công tắc hành trình, ví dụ chỉnh 1(giây) thì khi 2 kim chạm kẽm 1 giây sau timer sẽ kích hàn.

Lưu ý :

Nếu dùng công tắc hành trình thì auto phải chỉnh về 0

Để dùng tín năng auto thì phải đấu đủ 3 chân GSD Mofet(một số mạch ae chỉ dùng 2 dây GS)

Set Up : tinh chỉnh một số thứ như tắt mở chuông, tắt mở chức năng cân bằng..- Với chức năng cân bằng siêu tụ chỉnh trong Setup, chức năng này chỉ dùng lần đầu khi mới ráp máy, và dùng lại khi thấy 2 tụ bị lệch áp, sử dụng xong khi thấy cân bằng áp rồi thì phải tắt đi, tránh việc xả liên tục dẫn đến nóng trở gây hỏng timer.
