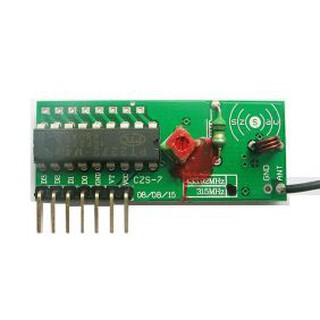

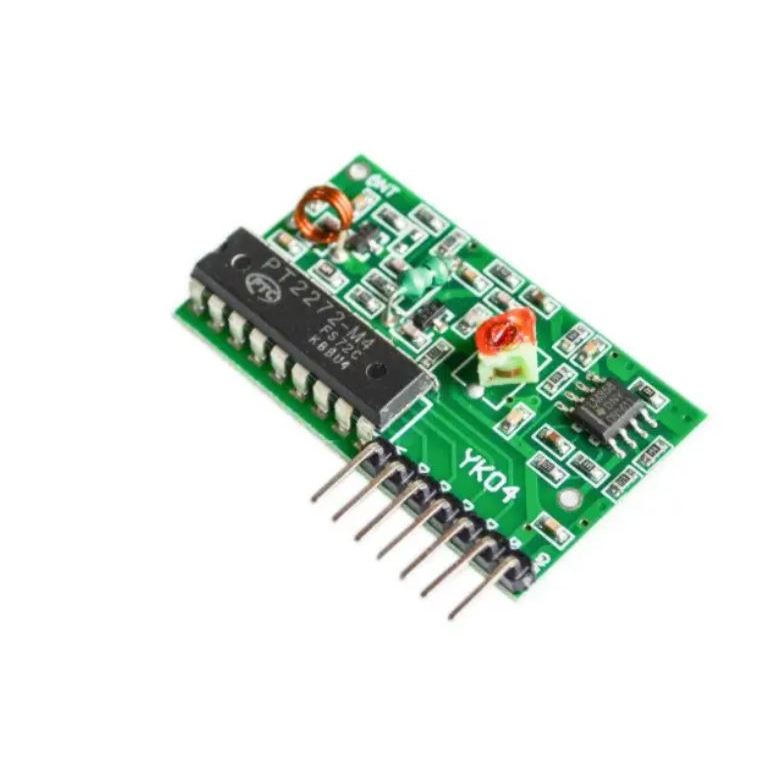

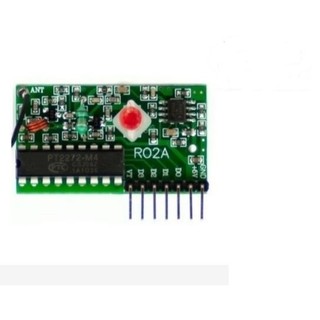

Mạch thu RF PT2272 M4 315Mhz

Module tương thích với remote: Remote 4 kênh PT2262 Mạch thu RF PT2272 M4 315Mhz - Thu tín hiệu điều khiển thiết bị - Sử dụng trong điều khiển từ xa *** Thông số kỹ thuật - Điện áp sử dụng: 5V - I <4.5mA - Giải mã PT2272-M4 - Trở dao động: 820K - Tần số thu: 315 Mhz - Anten dài: 23CM - Chân nguồn: Vcc(+5V) ; GND - Chân VT ( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu( Valid Transmission) : Chân báo tín hiệu khi nhận dữ liệu (Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu) - Tín hiệu ra: D0, D1, D2, D3. - Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1 Hướng dẫn sử dụng - Nguồn sử dụng tốt nhất cho RF: Nguồn biến áp, nguồn Acqui, Nguồn Pin, ...không nên sử dụng nguồn xung ( Nguồn tổ ong) gây nhiễu cho thiết bị - Ý nghĩa của module T4, M4 , L4: + T4 ( PT2272-T4) (Latch): Dữ liệu được truyền đến và chốt lại. VD: Dữ liệu lần đầu đưa D0 lên 1 và được giữ ở trạng thái 1. Trở về 0 khi dữ liệu được đưa vào lần hai. + M4 ( PT2272-M4) ( Momentary): Dữ liệu được truyền đến và trở về trạng thái ban đầu khi không còn tín hiệu. + L4 ( PT2272-L4) ( Latch): Cũng giống như T4, chỉ khác khi trở về 0 Được dùng chung với Remote 4 kênh PT2262
