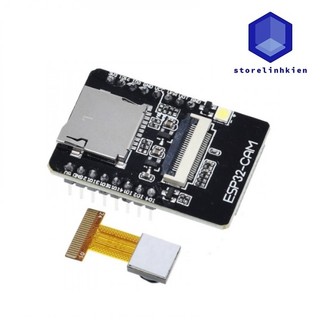

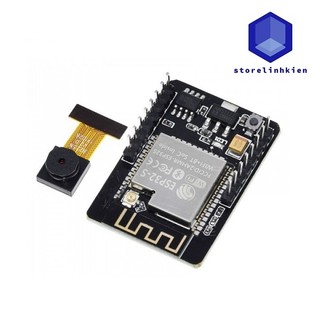

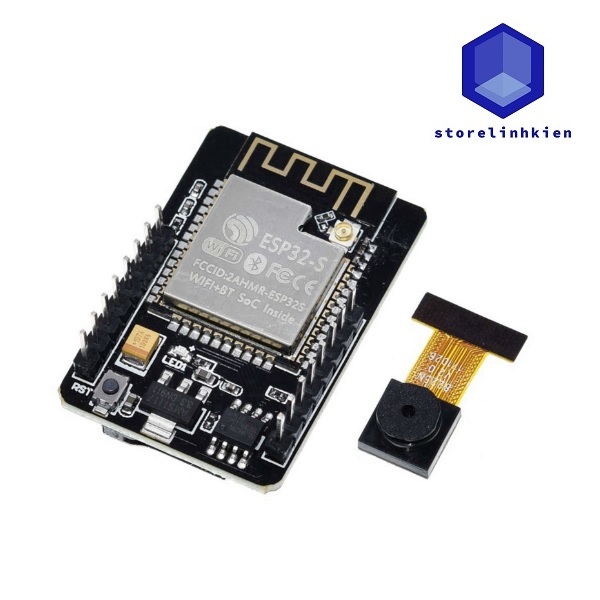

Mạch thu phát Wifi BLE ESP32 Camera ESP32-CAM

Kit RF thu phát Wifi BLE ESP32 Camera ESP32-CAM có kích thước nhỏ gọn với bộ xử lý chính là module ESP32 + Camera OV2640 được sử dụng trong các ứng dụng truyền hình ảnh, xử lý ảnh qua Wifi, Bluetooth hoặc các ứng dụng IoT, mạch có chất lượng gia công tốt, độ bền cao. Thông số kỹ thuật : Power Supply: 5VDC (nguồn từ 2A trở lên) Điện áp giao tiếp GPIO: 3.3VDC SPI Flash: Default 32Mbit RAM: 520KB SRAM +4M PSRAM Bluetooth: Bluetooth 4.2 BR/EDR and BLE standards Wi-Fi: 802.11 b/g/n/ Support interface: UART、SPI、I2C、PWM Support TF card: Maximum support 4G IO port: 9 UART Baudrate: Default 115200 bps Image Output Format: JPEG( OV2640 support only ),BMP,GRAYSCALE Spectrum Range: 2412 ~2484MHz Antenna: Onboard PCB antenna, gain 2dBi Transmit Power: 802.11b: 17±2 dBm (@11Mbps); 802.11g: 14±2 dBm (@54Mbps); 802.11n: 13±2 dBm (@MCS7) Receiving Sensitivity: CCK, 1 Mbps : -90dBm; CCK, 11 Mbps: -85dBm; 6 Mbps (1/2 BPSK): -88dBm; 54 Mbps (3/4 64-QAM): -70dBm; MCS7 (65 Mbps, 72.2 Mbps): -67dBm Power Dissipation: Turn off the flash lamp:180mA@5VDC Turn on the flash lamp and turn on the brightness to the maximum:310mA@5VDC Deep-sleep: Minimum power consumption can be achieved 6mA@5VDC. Moderm-sleep: Minimum up to 20mA@5VDC. Light-sleep: Minimum up to 6.7mA@5VDC Security: WPA/WPA2/WPA2-Enterprise/WPS Dimensions: 40.5mm x27mm x4.5mm Lưu ý khi Trước khi dùng: -Module cần được Lập trình trước khi sử dụng. - Đảm bảo công suất đầu vào của tối thiểu là 5V/2A, nếu không hình ảnh sẽ có hiện tượng bị gợn sóng nước. - Pin GPIO32 của ESP32 điều khiển nguồn điện của camera. Khi camera hoạt động, kéo pin GPIO32 xuống mức thấp. - Vì chân IO_0 được kết nối với XCLK của camera, do đó để trống IO_0 nếu sử dụng. - Nôi chânIO_0 với Gnd khi nạp code, và ngắt ra sau khi nạp để mạch khởi động
