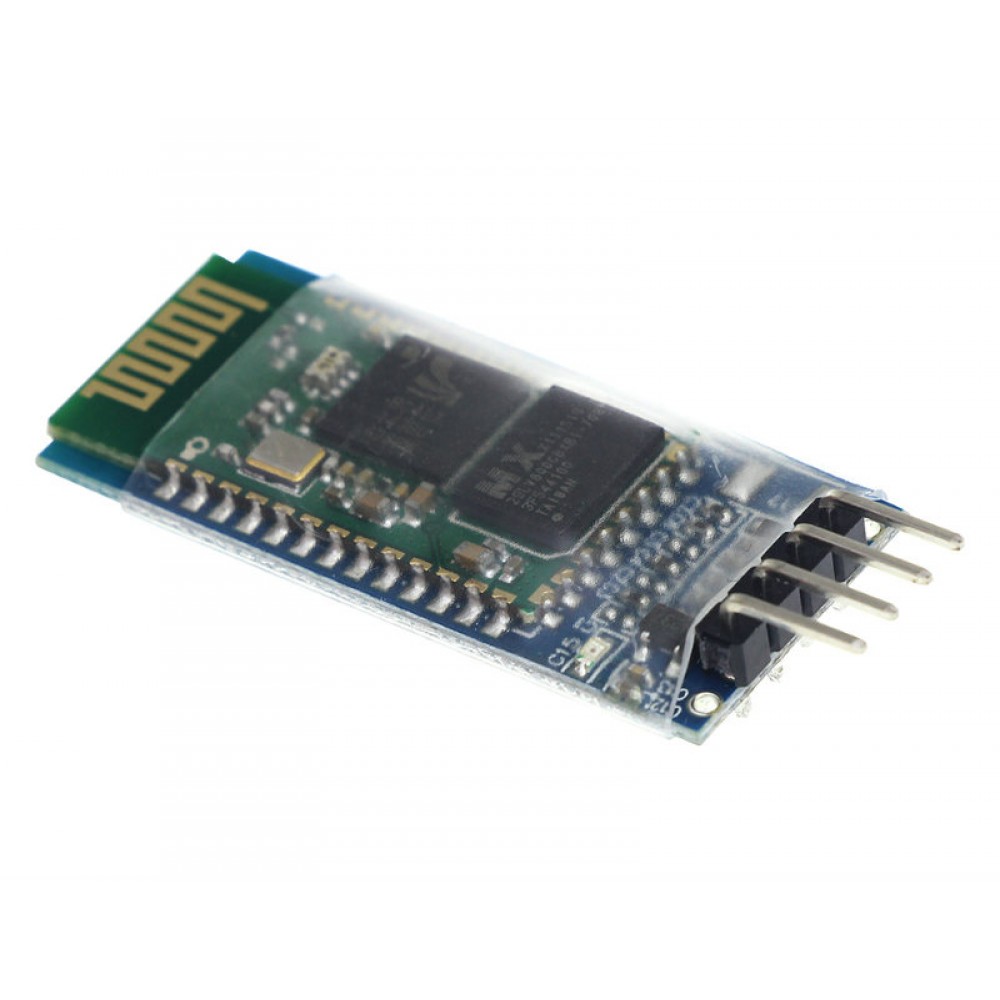

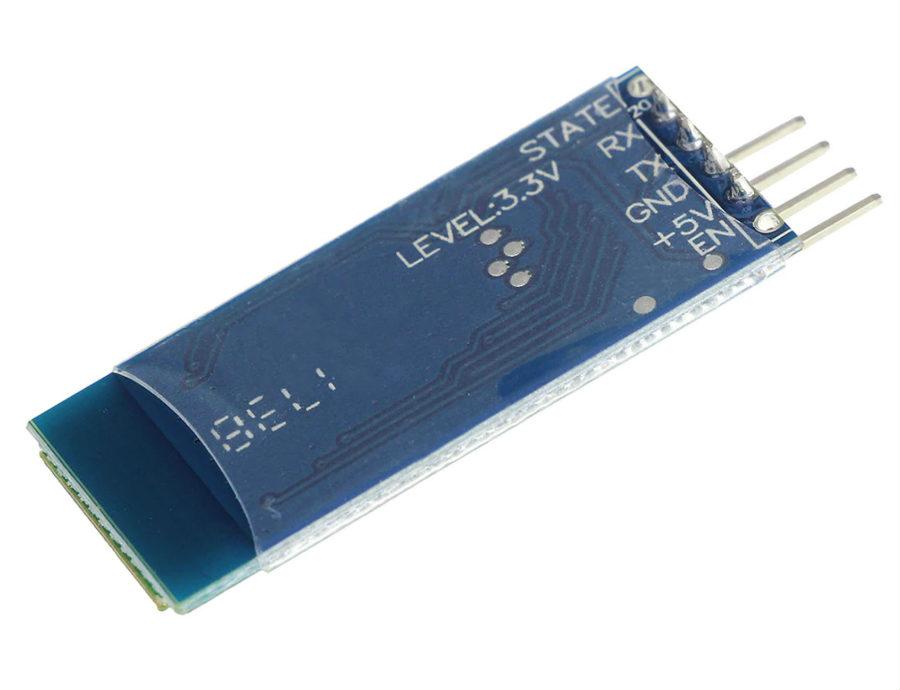

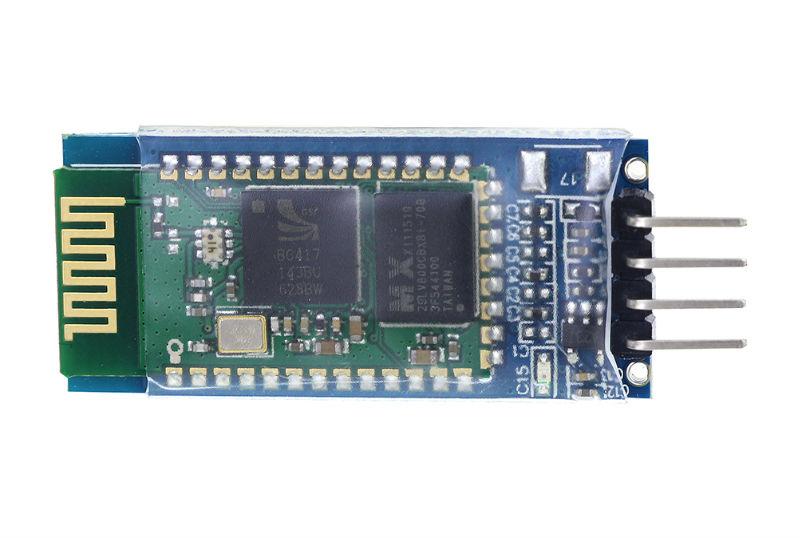

Mạch Thu Phát Bluetooth HC-06

Mạch thu phát Bluetooth HC-06 giúp dễ dàng kết nối để thực hiện các thí nghiệm, module được thiết kế để cho thể hoạt động từ mức điện áp 3.3 ~ 5VDC. Khi kết nối với máy tính, HC-06 được sử dụng như 1 cổng COM ảo, việc truyền nhận với COM ảo sẽ giống như truyền nhận dữ liệu trực tiếp với UART trên module.

Module HC-06 được setup mặc định là Slave không thể thay đổi được nên chỉ có thể giao tiếp với các thiết bị bluetooth ở dạng master như Smart phone, HC-05 master,... hai module bluetooth được set là Slave không thể giao tiếp với nhau.

Thông số kỹ thuật:

Điện áp hoạt động: 3.3 ~ 5VDC.

Điện áp giao tiếp: TTL tương thích 3.3VDC và 5VDC.

Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200

Dải tần sóng hoạt động: Bluetooth 2.4GHz

Sử dụng CSR mainstream bluetooth chip, bluetooth V2.0 protocol standards.

Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA

Kích thước của module chính: 28 mm x 15 mm x 2.35 mm

Thiết lập mặc định:

 Baud rate: 9600, N, 8, 1. Pairing code: 1234.

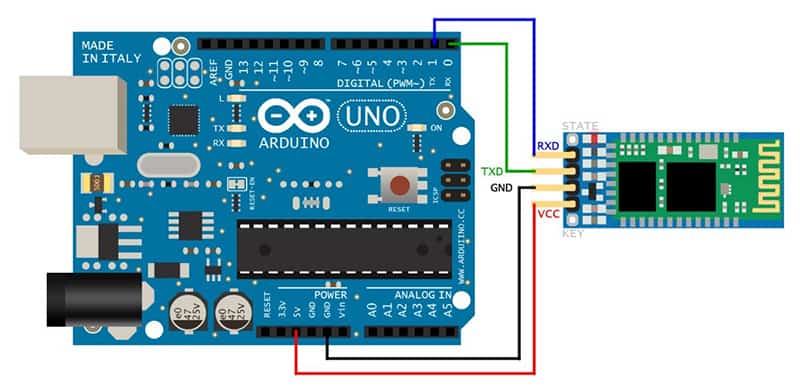

Sơ đồ kết nối mạch thu phát bluetooth HC-06 với arduino:
