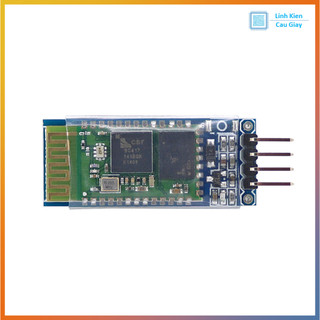

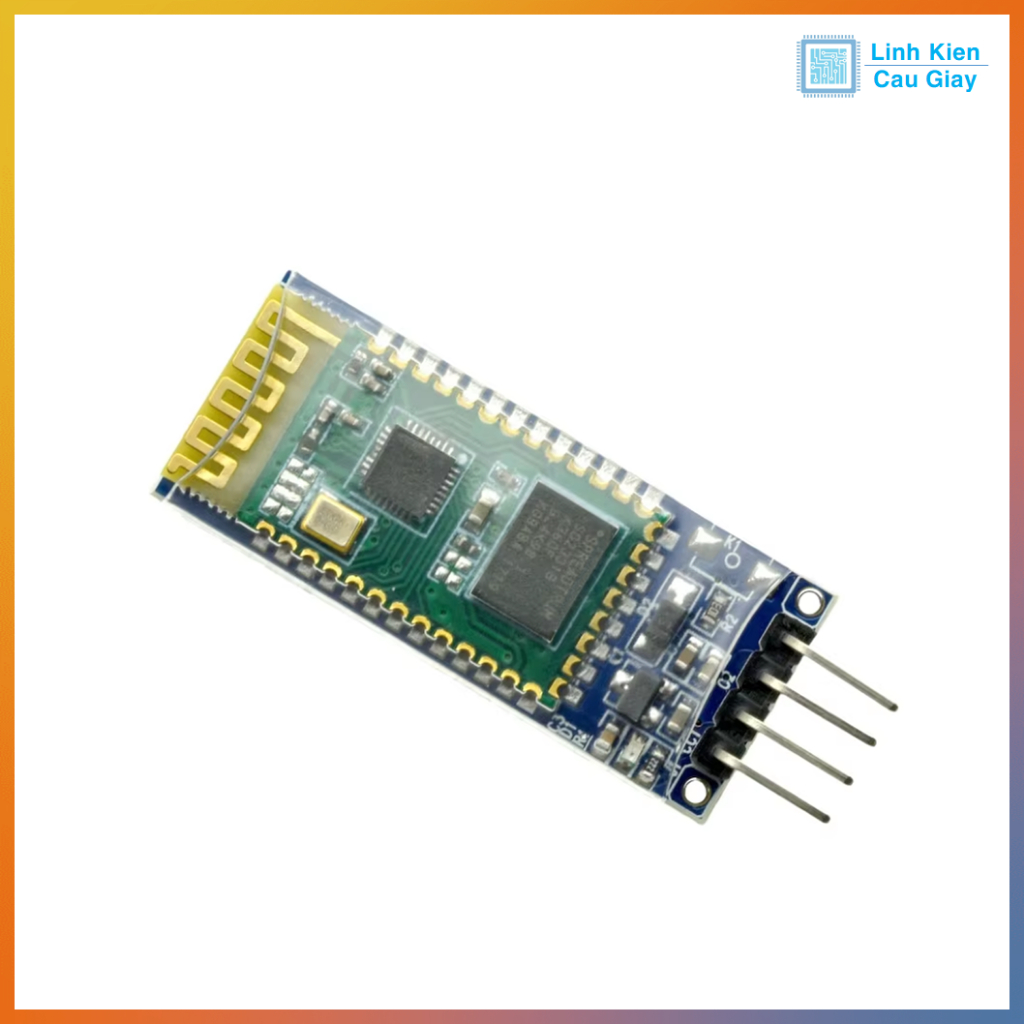

Mạch thu phát Bluetooth HC-06 đã ra chân

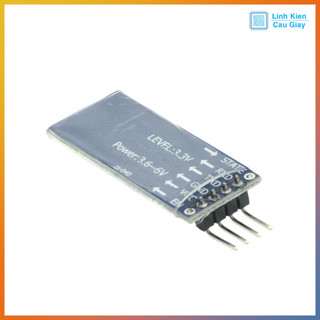

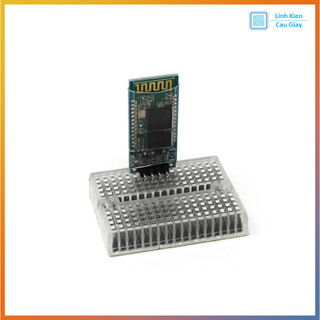

Module Bluetooth HC-06 – Thu phát không dây UART (ra chân sẵn, Slave mode) Mô tả sản phẩm HC-06 là module Bluetooth giá rẻ, dễ sử dụng, chuyên kết nối điện thoại ↔ vi điều khiển hoặc PC ↔ vi điều khiển. Khác với HC-05 (cấu hình được Master/Slave), HC-06 chỉ chạy ở chế độ Slave, tức là chỉ chờ thiết bị khác kết nối đến. Phiên bản breakout đã hàn sẵn header ra chân, rất tiện khi dùng breadboard hoặc dây jumper. Ứng dụng Điều khiển xe robot, xe dò line, robot tránh vật cản bằng điện thoại. Truyền dữ liệu không dây giữa Arduino/ESP32 với PC/Smartphone. Ứng dụng IoT, Smart Home (điều khiển đèn, cửa, quạt từ xa). Học tập và thí nghiệm lập trình Bluetooth. Sơ đồ chân EN/KEY: bật chế độ AT Command. VCC: 5V (có onboard regulator, IC chạy 3.3V). GND: mass. TXD: dữ liệu truyền (TTL 3.3V, nối RX vi điều khiển). RXD: dữ liệu nhận (TTL 3.3V, cần chia áp khi dùng 5V). Thông số kĩ thuật Model: HC-06. Chuẩn Bluetooth: 2.0 + EDR. Chế độ: Slave (mặc định, không đổi được). Điện áp hoạt động: 3.6V – 6V (khuyên dùng 5V). Logic I/O: 3.3V TTL. Dòng tiêu thụ: 30mA – 40mA. Giao tiếp: UART (mặc định 9600 bps). Tầm hoạt động: ~10 mét (không vật cản). Kích thước module: ~ 37mm x 15mm. Hướng dẫn sử dụng ấp nguồn 5V vào VCC, nối GND chung với Arduino/ESP32. Kết nối TXD ↔ RX, RXD ↔ TX (qua chia áp nếu vi điều khiển 5V). Mở Serial Monitor ở 9600 bps để kiểm tra. Trên điện thoại bật Bluetooth, dò tìm và kết nối với tên mặc định “HC-06” (PIN mặc định: 1234 hoặc 0000). Sau khi ghép nối, có thể gửi/nhận dữ liệu như giao tiếp UART thông thường. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #HC06 #Bluetooth #Arduino #ESP32 #STM32 #RaspberryPi #DIYArduino #ModuleDienTu #RobotDIY #SmartHome .
