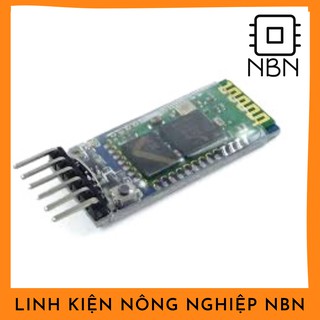

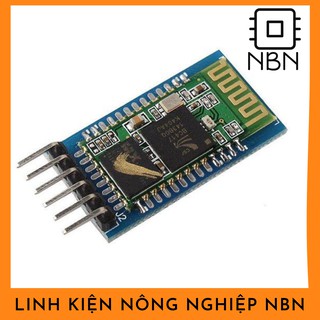

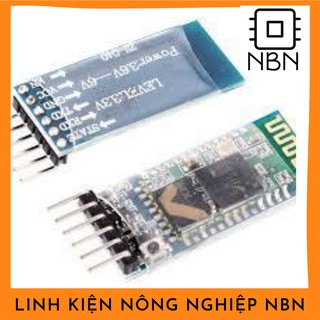

Mạch thu phát Bluetooth⭐ HC-05⭐

⭐Module bluetooth HC05 master / slave dùng để thiết lập kết nối Serial giữa 2 thiết bị bằng sóng bluetooth. Điểm đặc biệt của module bluetooth HC-05 là module có thể hoạt động được ở 2 chế độ: MASTER hoặc SLAVE. Trong khi đó, bluetooth module HC-06 chỉ hoạt động ở chế độ SLAVE. + Ở chê độ SLAVE: bạn cần thiết lập kết nối từ smartphone, laptop, usb bluetooth để dò tìm module sau đó pair với mã PIN là 1234. Sau khi pair thành công, bạn đã có 1 cổng serial từ xa hoạt động ở baud rate 9600. + Ở chế độ MASTER: module sẽ tự động dò tìm thiết bị bluetooth khác (1 module bluetooth HC-06, usb bluetooth, bluetooth của laptop...) và tiến hành pair chủ động mà không cần thiết lập gì từ máy tính hoặc smartphone. ⭐-THÔNG SỐ KĨ THUẬT ✅+ Điện áp hoạt động: 3.3 ~ 5VDC ✅+ Mức điện áp chân giao tiếp: TTL tương thích 3.3VDC và 5VDC. ✅+ Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA. ✅+ Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 ✅+ Chế độ hoạt động: Bluetooth serial port (master and slave) ✅+ Chuẩn kết nối Bluetooth : Bluetooth specification v2.0 + EDR ✅+ Tần số: 2.4 GHz ISM band ✅+ Modulation: GFSK (Gaussian frequency shift keying) ✅+ Transmit power: 4 dBm, class 2 ✅+ Sensitivity: -84 dBm at 0.1% BER ✅+Tốc độ: Asynchronous(không đồng bộ): 2.1 Mbps (max.)/160 kbps Synchronous(đồng bộ): 1 Mbps/1 Mbps ✅+ Các tính năng bảo mật: authentication and encryption(tự động xác thực và mã hóa) ✅+ Kích thước: 15.2 x 35.7 x 5.6mm ✅+ Sản xuất tại Trung Quốc ✅+ Công ty nhập khẩu : công ty trách nhiệm hữu hạn dịch vụ Order siêu tốc ✅+ ⭐- THIẾT LẬP MẶC ĐỊNH ✅Thiết lập UART mặc định: Baudrate 9600, N, 8, 1. ✅Pairing code mặc định: 1234 hoặc 0000. ✅Để vào chế độ AT COMMAND, bấm và giữ nút trước khi cấp nguồn, LED sẽ nháy 2s. baud rate cho chế đọ AT COMMAND là 38400. Chân Tx nối với chân Rx. Lưu ý các lệnh AT đều là chữa in hoa. Cấp nguồn và không nhấn nút sẽ chạy bình thường. LED sẽ nháy nhanh Chân EN chỉ nhận mức logic TTL 3V3. Không có chức năng chọn vào chế độ AT COMMAND. ⭐- Linh kiện điện tử NBN luôn cam kết cung cấp đến quý khách hàng hàng đầy đủ chất lượng vì vậy trước khi nhận hàng xin quý khách kiểm tra kĩ sau khi nhận hàng từ nhà vận chuyển. Mọi chi tiết xin liên hệvà 0967.618.185 hoặc inbox qua zalo hoặc Fanpage: #hc05 #bluetooth_hc05 #hc05_arduino #hc05_datasheet #hc05_bluetooth_module #module_hc05 #hc05_bluetooth #hc05_at_commands #hc05_pinout #hc05_proteus #hc05_bluetooth_module_arduino #module_bluetooth_hc05 #module_bluetooth #hc_05_bluetooth #mạch_bluetooth_hc05
