Mạch thu bluetooth và khuếch đại âm thanh 2.1

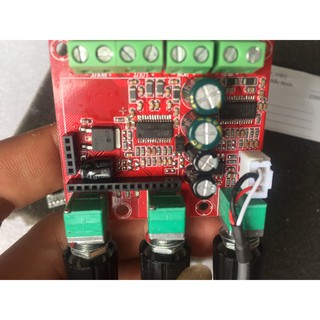

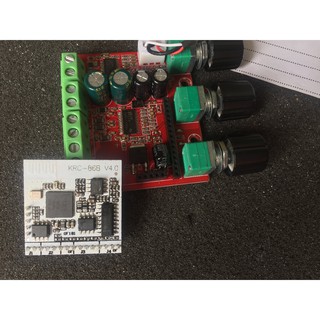

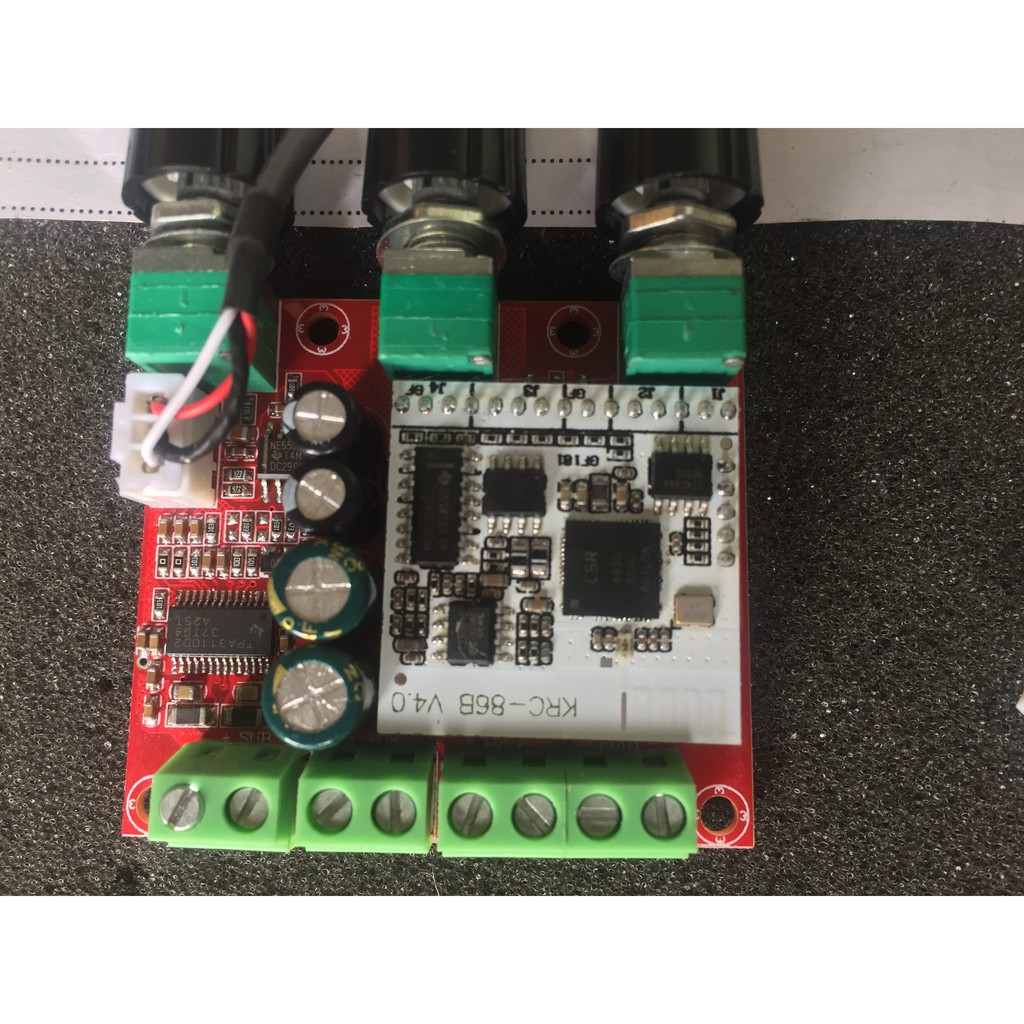

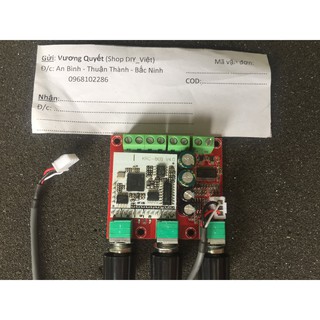

Mạch 2.1 sử dụng 2 chip Khuếch đại TPA3110D2, 1 cho kênh Sub và 1 chip cho kênh mid-treble. Mạch cho công suất ra tối đa 30w cho kênh sub và 15w x2 cho 2 kênh mid-treble. Mạch tích hợp chỉnh volume và âm sắc bằng 3 chiết áp, chỉnh volume, bass, treble. Mạch sử dụng bo Bluetooth cắm rời KRC-86B V4.0, bluetooth 4.1 cho ra âm thanh có độ trung thực cao, khả năng bắt sóng bluetooth 10m ko vật cản. Ngoài ra mạch còn được tích hợp chip tiền khuếch đại NE5532, jack vào âm thanh ( mặc định ko có jack 3.5 các b có thể gắn thêm hoặc cắt dây để câu thêm jack 3.5 nếu co nhu cầu dùng). Mạch hoạt động ở dải điện áp rộng từ 8>26VDC, đạt max công suất ở nguồn 24v 3A, ở nguồn 12v 3A mạch đạt 60% công suất. Tùy vào loa sử dụng các b có thể chọn điện áp cho phù hợp, có thể dùng pin từ 3S 4S 5S ( hạn chế dùng pin 6S sẽ gây nóng mạch quá mức). Lưu ý khi sử dụng mạch này, do mạch ko có bảo vệ ngược cực nên các b cần chú ý cấp nguồn cho đúng với ký hiệu ghi trên mạch, nếu cấp ngược nguồn mạch sẽ bị cháy.
