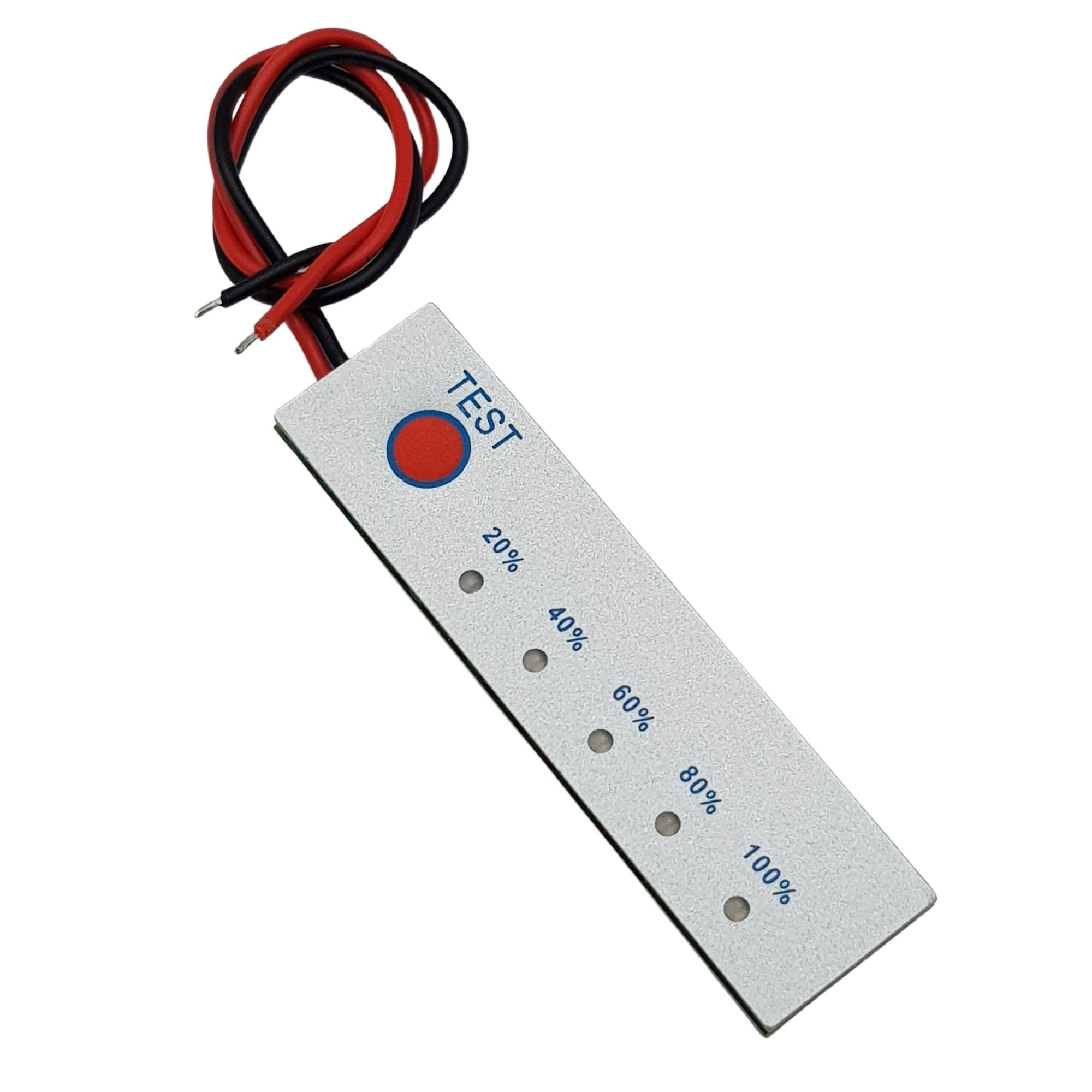

Mạch test hiển thì dung lượng pin Lithium 3S

Chi tiết sản phẩm

Mạch test hiển thị dung lượng pin Lithium 3S hay còn gọi là mạch hiển thị dung lượng ắc quy, là một module cảm biến được dùng để đo dụng lượng của ac quy hoặc pin với điện áp 12V. Mạch báo dung khá được ưa chuộng bởi dễ sử dụng và có độ chính xác cao.

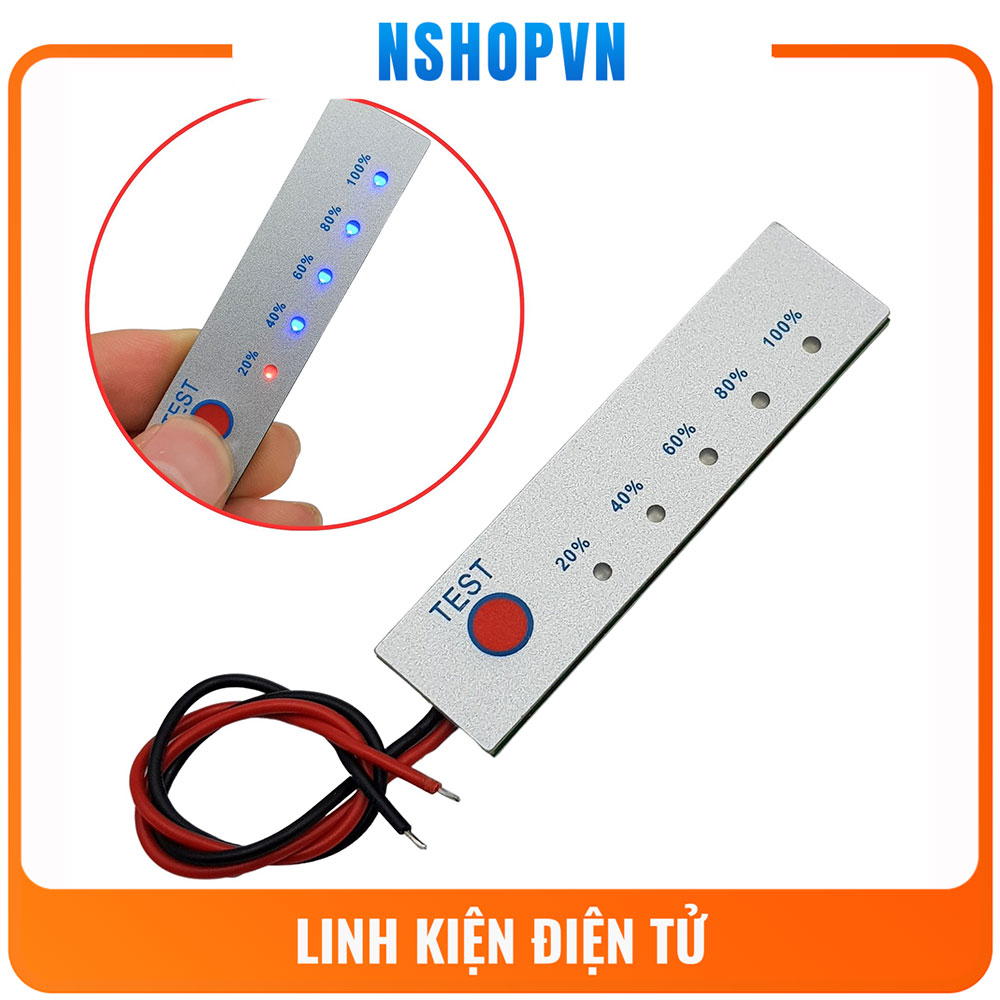

Mạch Báo Dung Lượng 3 Cell Pin được thiết kế nhỏ gọn với nút nguồn khi chạm vào sẽ hiển thị dung lượng pin theo tỉ lệ phần trăm. Mạch được tích hợp tính năng bảo vệ ngược cực rất an toàn khi sử dụng.

Cảm biến phù hợp sử dụng cho 3 cell pin 18650 mắc nối tiếp.

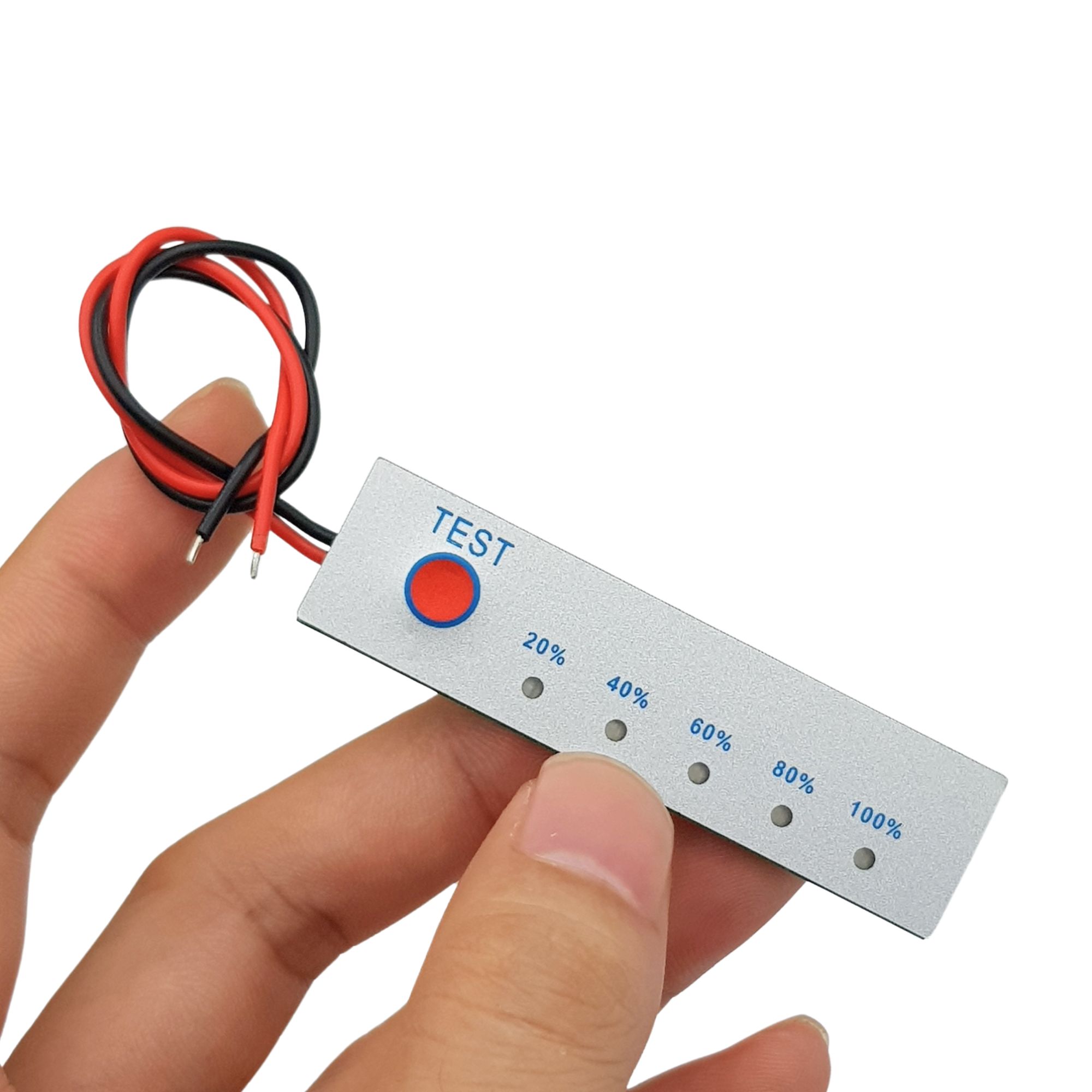

Sử dụng: Lắp đặt 2 dây nguồn của board mạch vào 2 cực GND, VCC của pin. Kích hoạt hiển thị dung lượng pin bằng cách nhấn giữ nút màu đỏ, mỗi lần kích hoạt tiêu tốn khoảng 30mA.

Thông số mạch test hiển thị dung lượng pin:

–    Mã sản phẩm: PPKP79

–    Chức năng hiển thị gần như chính xác dung lượng pin 3s 12v

–    Led 1: 1.5-9v

–    Led 2: 9-11v

–    Led 3: 11-11.5v

–    Led 4: 11.5-12v

–    Led 5: 12-12.6v

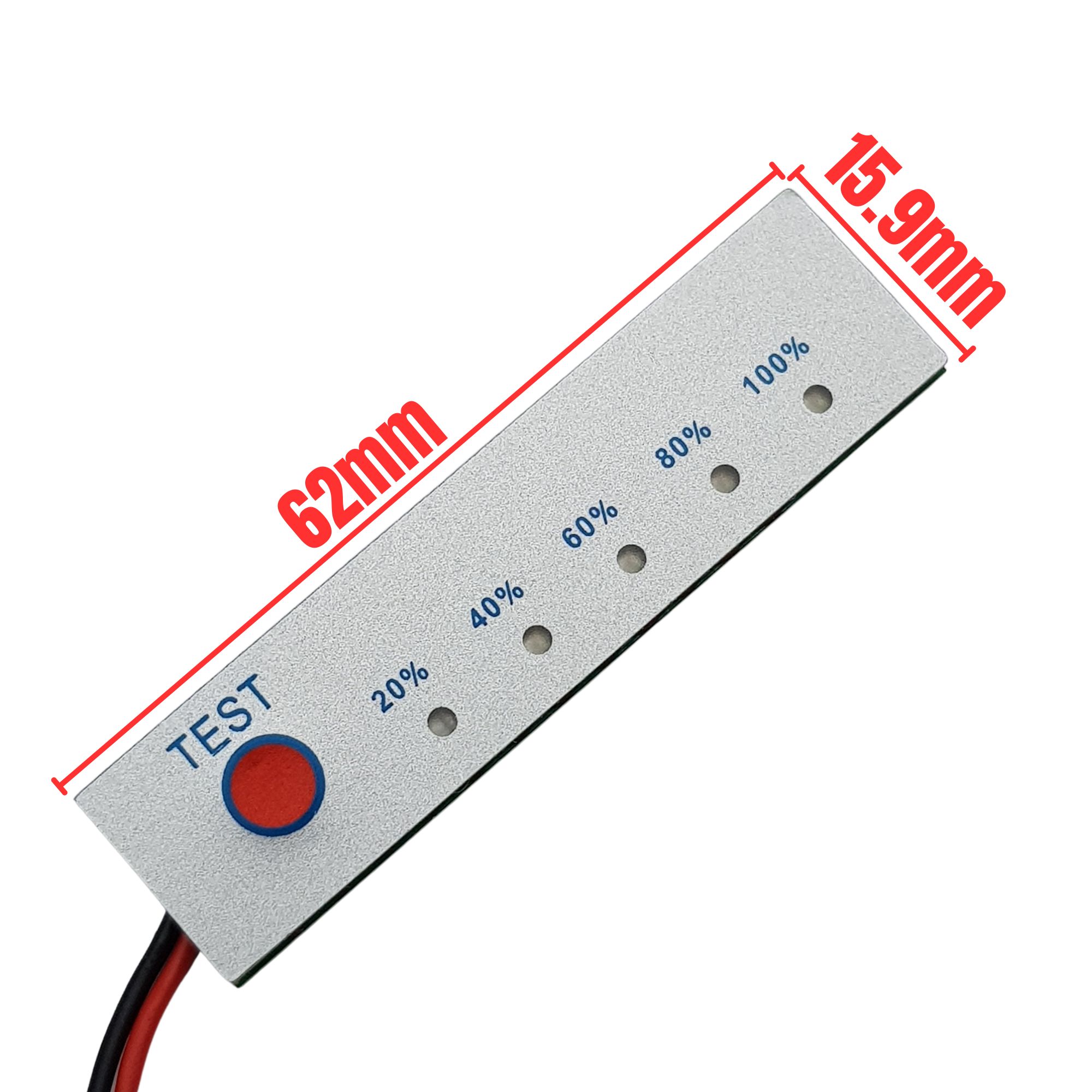

–    Kích thước: 2.7x62x15.8mm

Dải điện áp sản phẩm:

• Đèn 1:,5-8,99V
• Đèn 2:  9V
• Đèn 3: 10V
• Đèn 4:  10.6V
• Đèn 5:  11.4V

Kích thước sản phẩm: 2,7 * 62 * 15,8mm

SỬ DỤNG

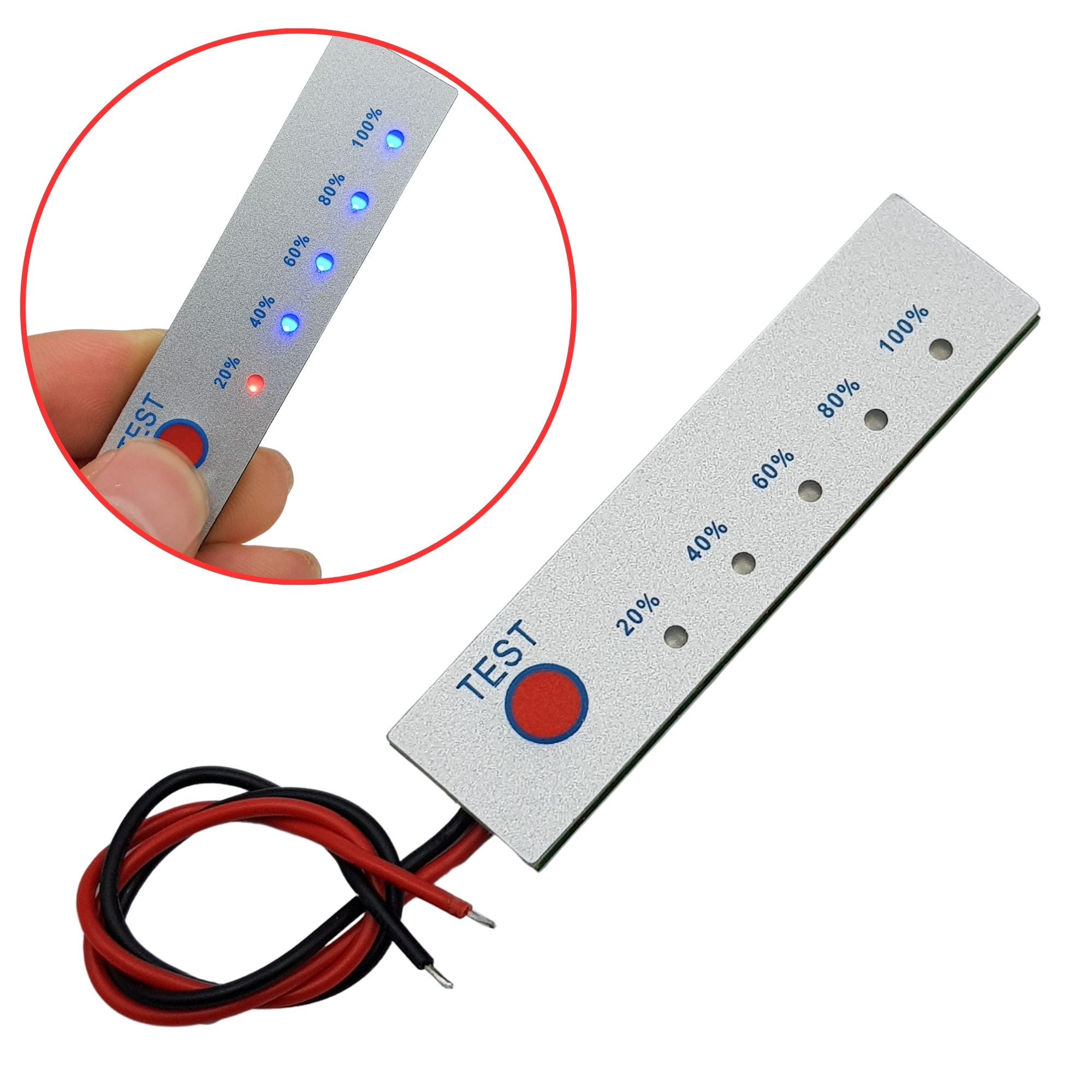

1. Trong quá trình sạc hoặc xả, nhấn nhẹ nút màu đỏ bằng ngón tay và đèn LED bật sáng. Vào thời điểm này, mạch đèn bảng đi qua một dòng điện khoảng 30mA.

2. Khi bạn nhả ngón tay, đèn LED sẽ tắt và mạch đèn tắt.Không có dòng điện đi qua.
