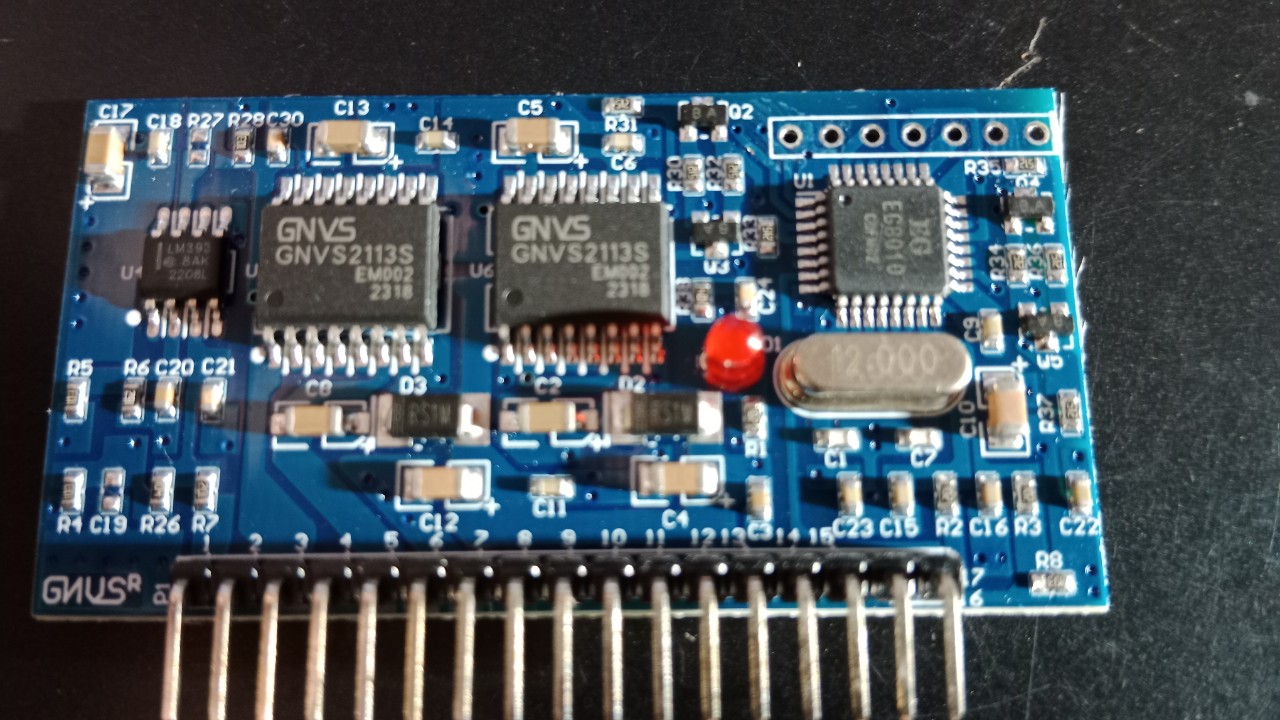

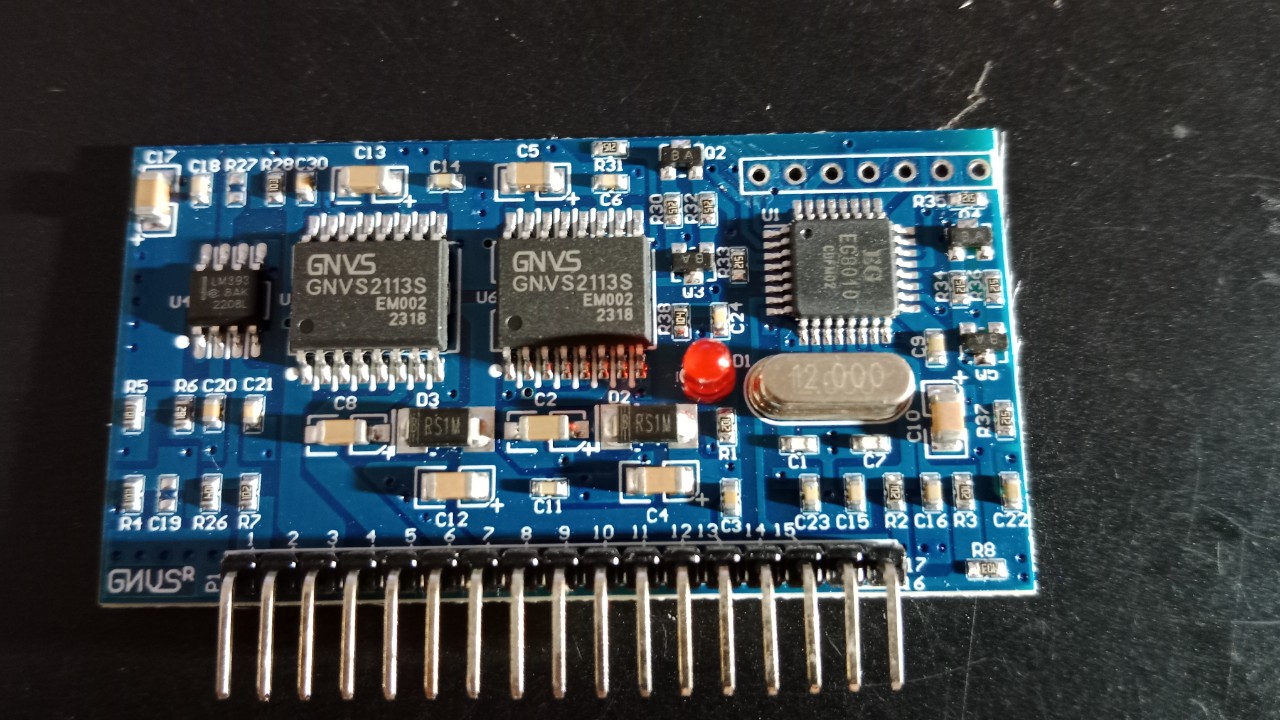

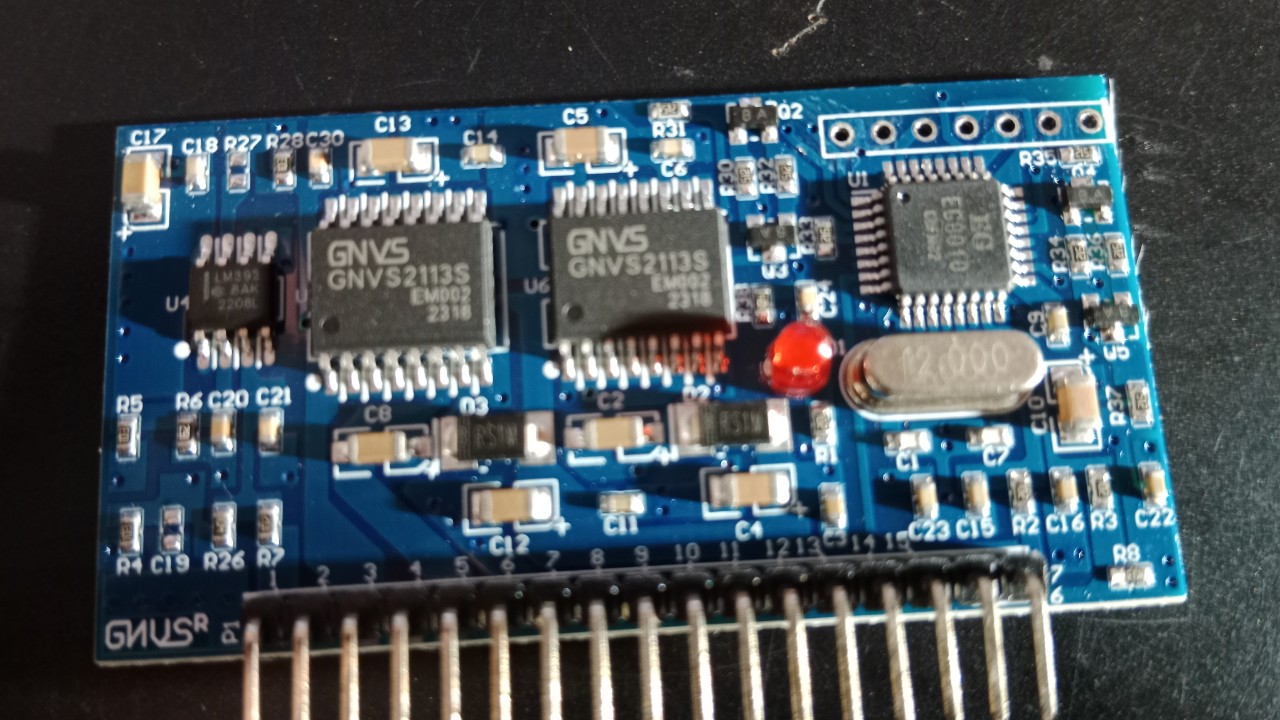

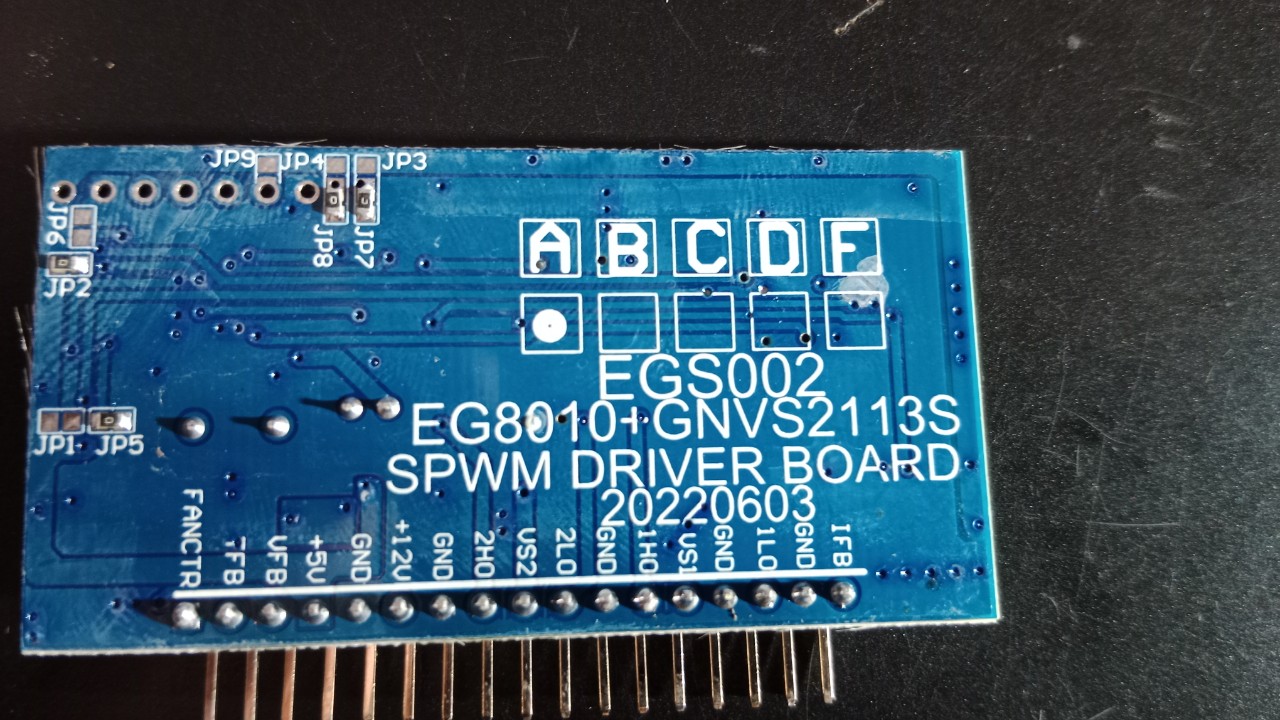

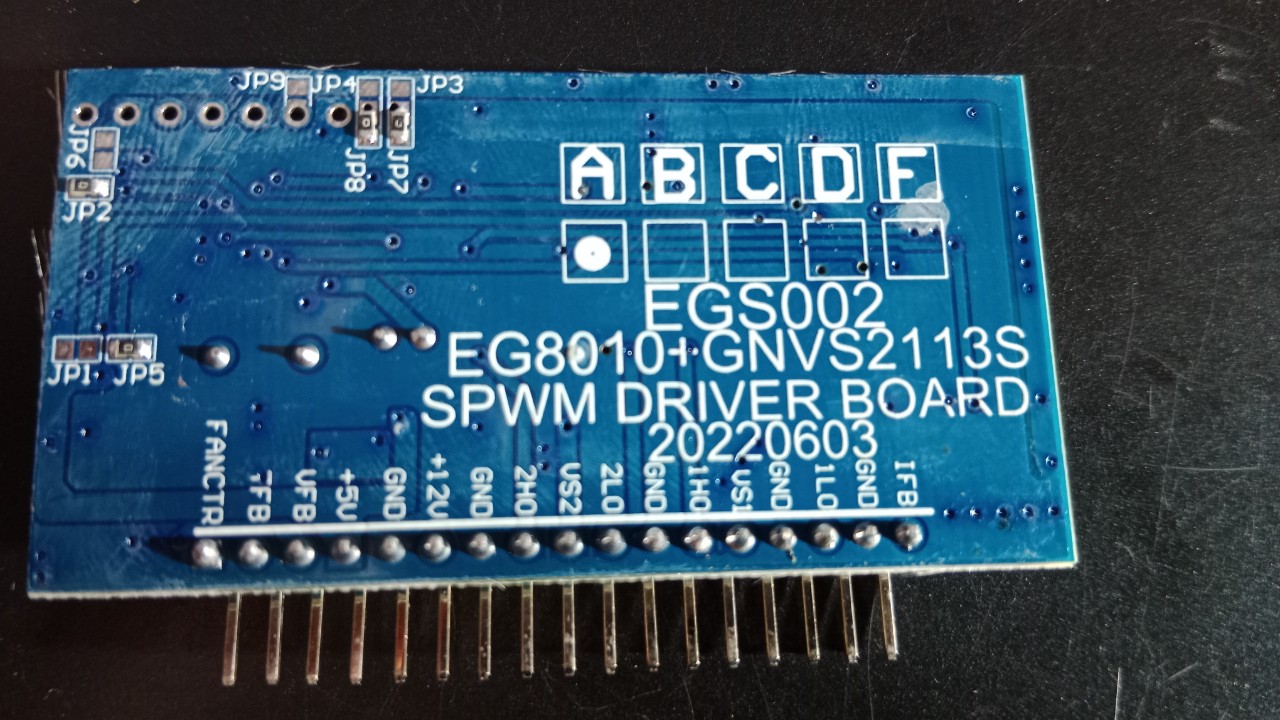

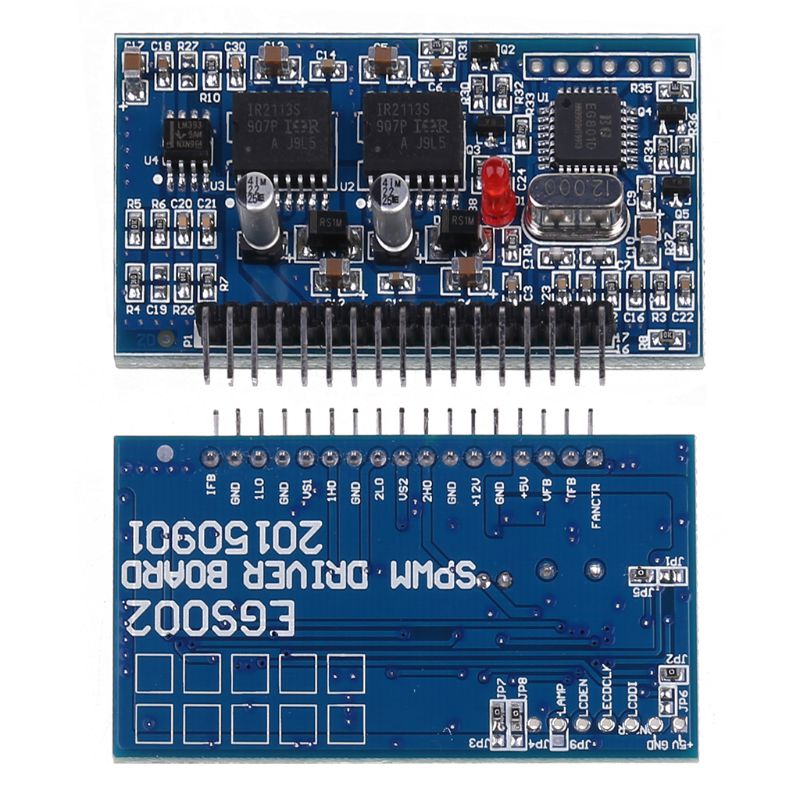

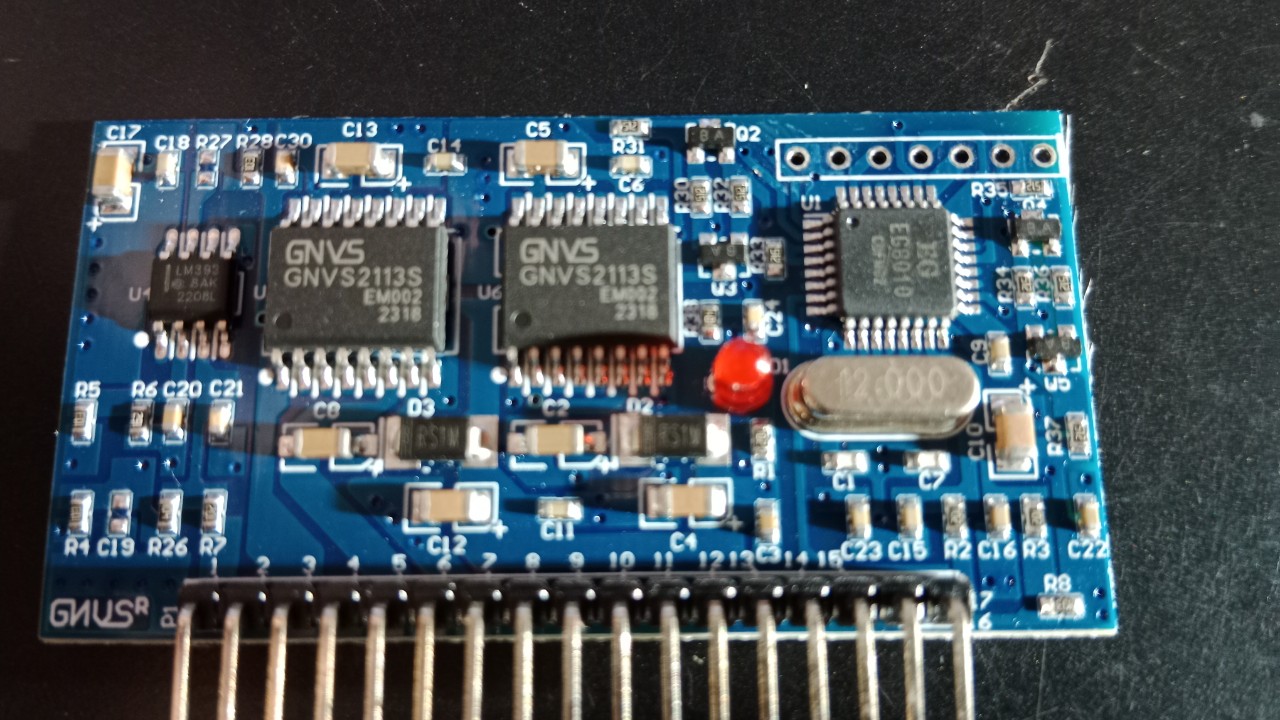

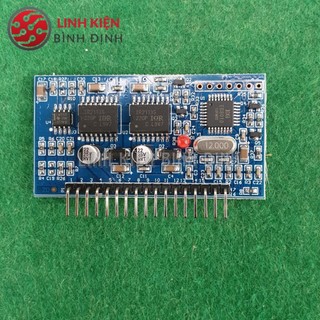

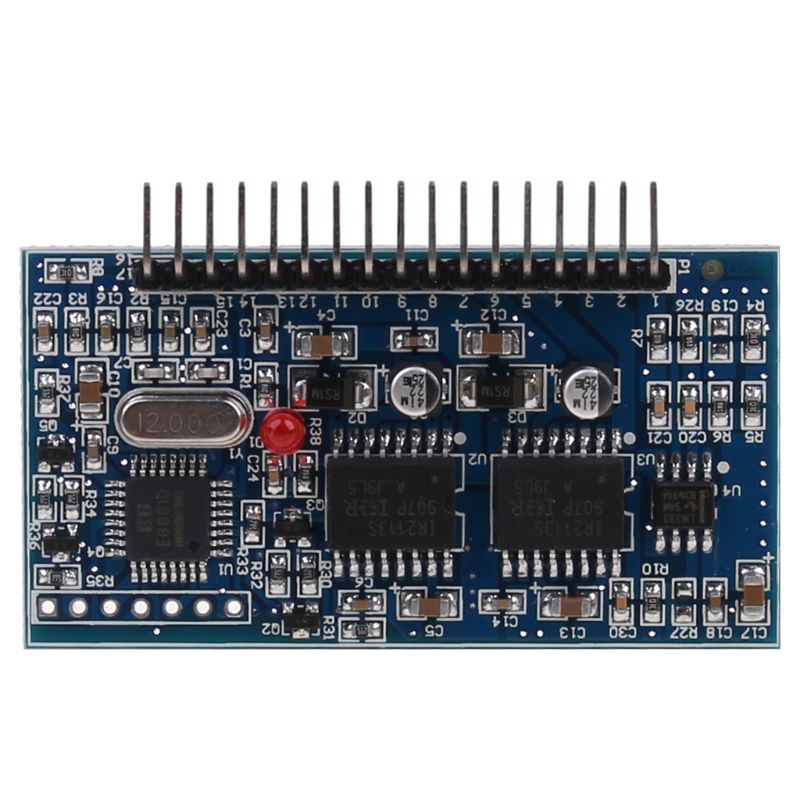

Chip chuyên dụng biến tần sin tinh khiết EG8010

1. Mô tả sản phẩm

EG8010 là chip phát điện biến tần dạng sóng sin tinh khiết kỹ thuật số và đầy đủ chức năng với điều khiển vùng chết. Nó được sử dụng trong kiến trúc chuyển đổi nguồn hai giai đoạn DC-DC-AC hoặc chuyển đổi tăng tần số máy biến áp một giai đoạn DC-AC. Kiến trúc, với một bộ dao động tinh thể 12MHz bên ngoài, có thể nhận ra một chip biến tần 50Hz hoặc 60Hz sóng sin thuần túy với độ chính xác cao, độ méo và sóng hài thấp. Chip áp dụng công nghệ CMOS và tích hợp bộ tạo sin SPWM, mạch điều khiển thời gian chết, hệ số nhân biên độ, mạch khởi động mềm, mạch bảo vệ, giao diện truyền thông nối tiếp RS232 và mô-đun ổ đĩa LCD nối tiếp 12832.

2. Tính năng sản phẩm

* Nguồn điện 5V

* Cài đặt chân 4 loại tần số đầu ra sóng sin thuần túy: tần số cố định 50Hz sóng hình sin thuần túy 60Hz tần số cố định sóng hình sin thuần túy 0-100Hz Tần số sóng hình sin tinh khiết có thể điều chỉnh 0-400Hz Tần số sóng hình sin tinh khiết có thể điều chỉnh

* Phương pháp điều chế đơn cực và lưỡng cực

* Đi kèm với kiểm soát vùng chết, pin thiết lập 4 loại thời gian vùng chết: 300nS thời gian vùng chết 500nS thời gian vùng chết 1.0uS thời gian vùng chết 1.5uS múi giờ chết

* Bộ dao động tinh thể 12MHz bên ngoài

* Tần số sóng mang PWM 23,4KHz

* Thời gian thực xử lý phản hồi điện áp, dòng điện và nhiệt độ

* Các chức năng bảo vệ quá áp, quá áp, quá dòng và quá nhiệt

* Pin đặt thời gian phản hồi của 1S ở chế độ khởi động mềm

* Giao tiếp nối tiếp để đặt điện áp đầu ra, tần số và các thông số khác

* Cổng nối tiếp bên ngoài Mô-đun LCD 128 * 32 hiển thị điện áp, tần số, nhiệt độ, dòng điện và các thông tin khác của biến tần

* Theo ứng dụng của khách hàng, Yijing Microelectronics Co., Ltd. cung cấp để sửa đổi các chức năng hoặc thông số tương ứng

3. Các lĩnh vực ứng dụng

* Biến tần sóng sin thuần một pha

* Biến tần điện quang

* Biến tần năng lượng gió
