Mạch Tạo Xung NE555, NE 555

MÔ TẢ SẢN PHẨM

Mã sản phẩm : Mạch Tạo Xung NE555

Xuất xứ: Trung quốc

Loại linh kiện: NE555

Hình thức : Mới

Tình trạng : Còn hàng

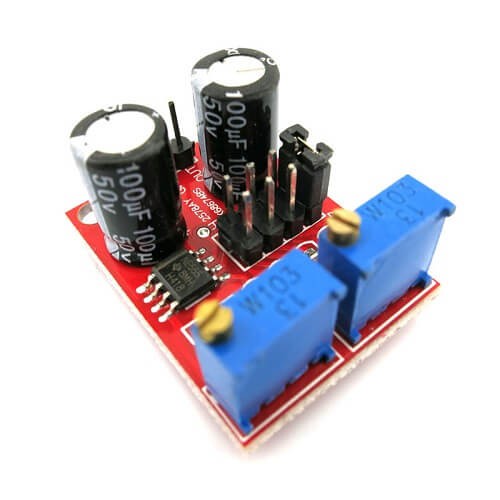

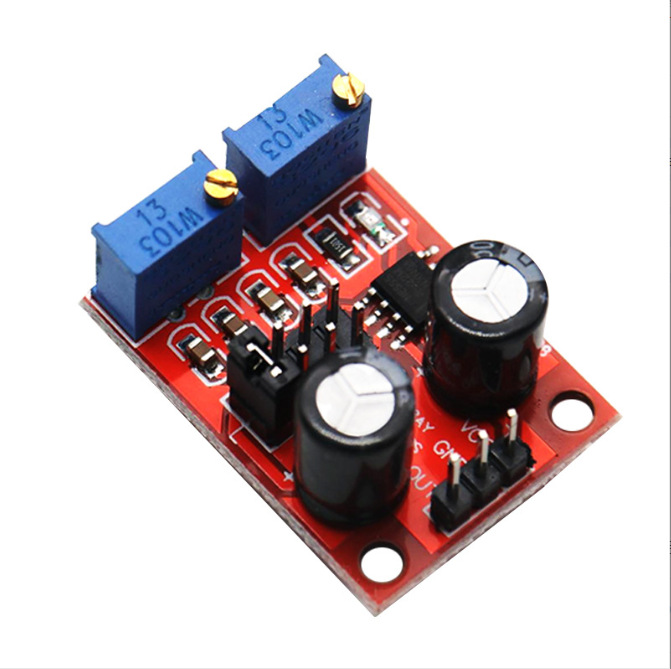

Mạch tạo xung NE555 được sử dụng để tạo xung vuông với tần số và biên độ có thể điều chỉnh được trên mạch, thích hợp cho các ứng dụng tạo xung, điều khiển động cơ nhanh chậm,…

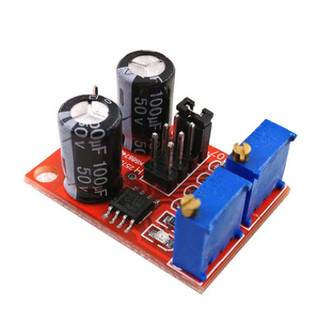

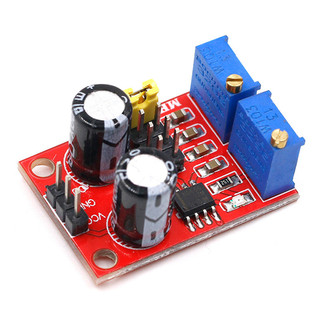

Board mạch nhỏ sử dụng chip NE555 quen thuộc như một máy phát tín hiệu sóng vuông được sử dụng cho các mục đích phát triển trong giai đoạn thử nghiệm, để tạo ra sóng vuông điều khiển motor hoặc tạo ra xung có thể điều chỉnh để kiểm soát mạch liên quan.

THÔNG SỐ KỸ THUẬT

Điện thế ngõ vào: từ 5 ~ 15VDC. Chú ý: khi nguồn cung là 5V, dòng ngõ ra có thể xung quanh giá15mA, khi nguồn cấp là 15VDC thì dòng ngõ ra có thể đạt xung quanh giá35mA.

Độ lớn áp đỉnh ngõ ra: từ 4.2VPP – 11.4VPP (điện áp ngõ vào khác nhau thì độ lớn áp ngõ ra khác nhau)

Độ rộng xung ngõ (Duty Cycle) ra có thể điều chỉnh được.

Vùng tần số ngõ ra có thể chọn:

LF: 1Hz ~ 50Hz

IF: 50Hz ~ 1KHz

High-frequency: 1KHz ~ 10KHz

HF: 10KHz ~ 200KHz

LED chỉ thị ngõ ra: mức thấp: LED On, mức cao: LED Off, Mức bình thường: LED nhấp nháy

Độ lớn Maximum dòng ngõ ra :

>=15mA (khi nguồn ngõ vào 5V)

>=35mA(khi nguồn ngõ vào là 12V)

Tần số ngõ ra có thể điều chỉnh được thông qua công thức sau:

T = 0.7(RA + 2*RB) *C

Trong đó: RA, RB từ 010k.

LF khi C = 0.00uF

IF khi C = 0.1uF

HF khi C = 1uF

HF khi C = 100uF

Cách sử dụng và chân đấu nối của mạch tạo xung NE555

mạch tạo xung NE555
