Mạch tạo thời gian trễ ngắt relay NE555 12VDC

Mạch Tạo Thời Gian Trễ Đóng Relay sử dụng IC NE555 với thời gian trễ mặc định từ 0 - 10s được điều chỉnh bằng chiết áp.Module relay tạo trễ 1 kênh với ngõ ra của mạch là 3 chân của relay: chân chung(COM), thường đóng(NC), thường mở(NO) có thể điều khiển được tối đa điện áp 250VAC.

Khi được cấp nguồn mạch sẽ đếm đến thời gian đã cài đặt, sau đó mạch sẽ đóng relay, mạch chỉ hoạt động lại và relay chỉ ngắt khi được khởi động lại nguồn cấp.

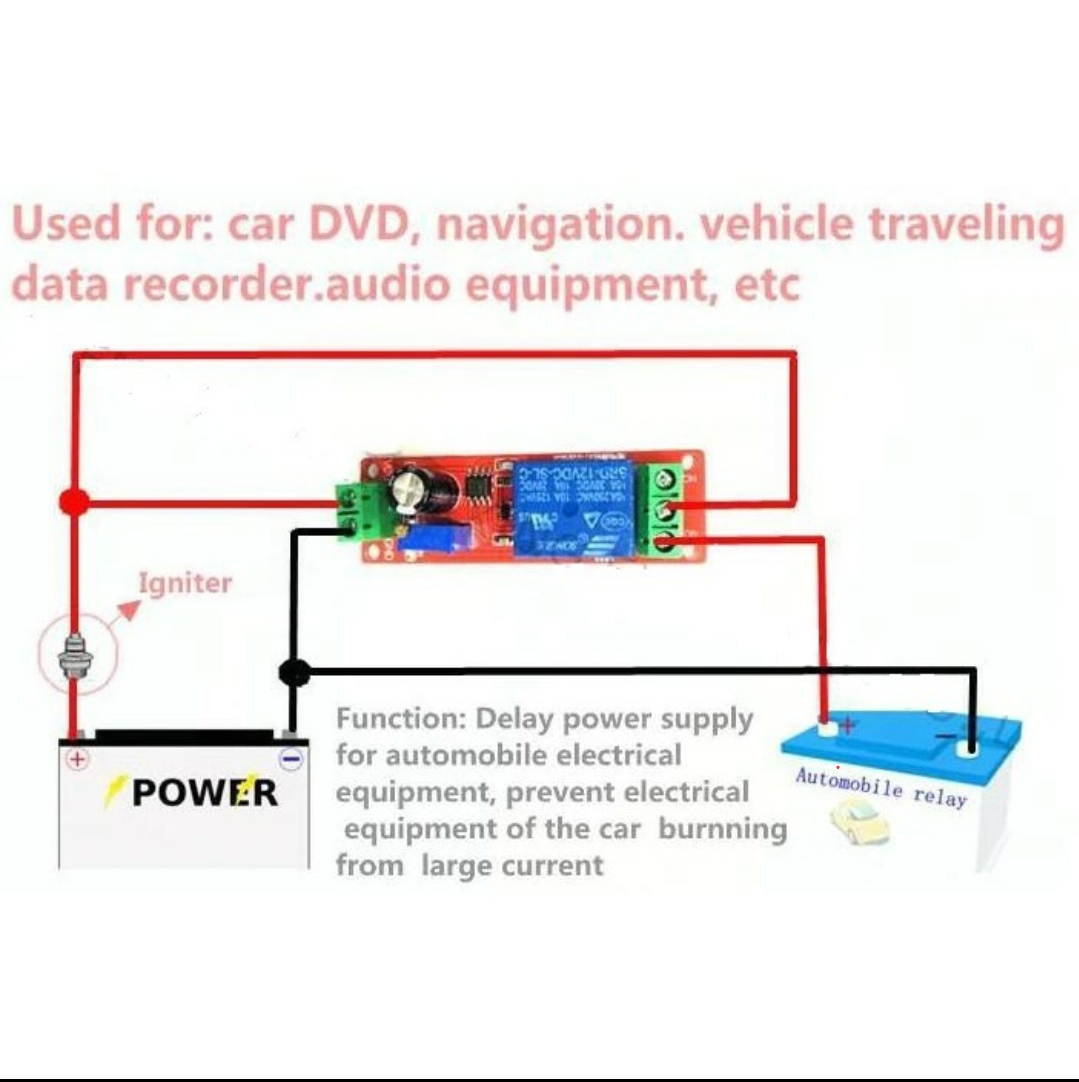

Mạch tạo trễcó thể ứng dụng làmmạch trễ cho loa

Thông số kỹ thuật Mạch Tạo Thời Gian Trễ Đóng Relay:

• Điện áp hoạt động: 12VDC
• Ngõ ra relay: NC, COM, NO
• Công suất tải: tối đa 2000W
• Điều chỉnh thời gian bằng chiếp áp: tối đa 10 giây
• Để tăng thêm thời gian trễ có thể tăng giá trị tụ điện C hoặc giá trị biến trở
• Kích thước: 68 x 21mm

Công thức tạo thời gian trễ: T = 1.1RC.

Ví dụ: Điện dung 100uF, điện trở 100K.  T = 1,1 * 100000 * 0.0001 = 11 giây

Nếu bạn cần tạo trễ ở một thời gian cố định, bạn có thể thay thế biến trở thành một điện trở.

Ví dụ mình cần tạo thời gian trễ 30 giây sau khi cấp nguồn, với giá trị tụ điện có sẵn trên mạch là 100uF, từ công thức trên tính được giá trị điện trở R= 272.727,2727...ohm, mình sẽ chọn giá trị điện trở gần nhất với thông số tính được là 270K. Tháo biến trở trên mạch ra sau đó gắn điện trở 270K vào chân số 1 và chân số 2 của biến trở theo hướng từ ngõ vào sang ngõ ra.
