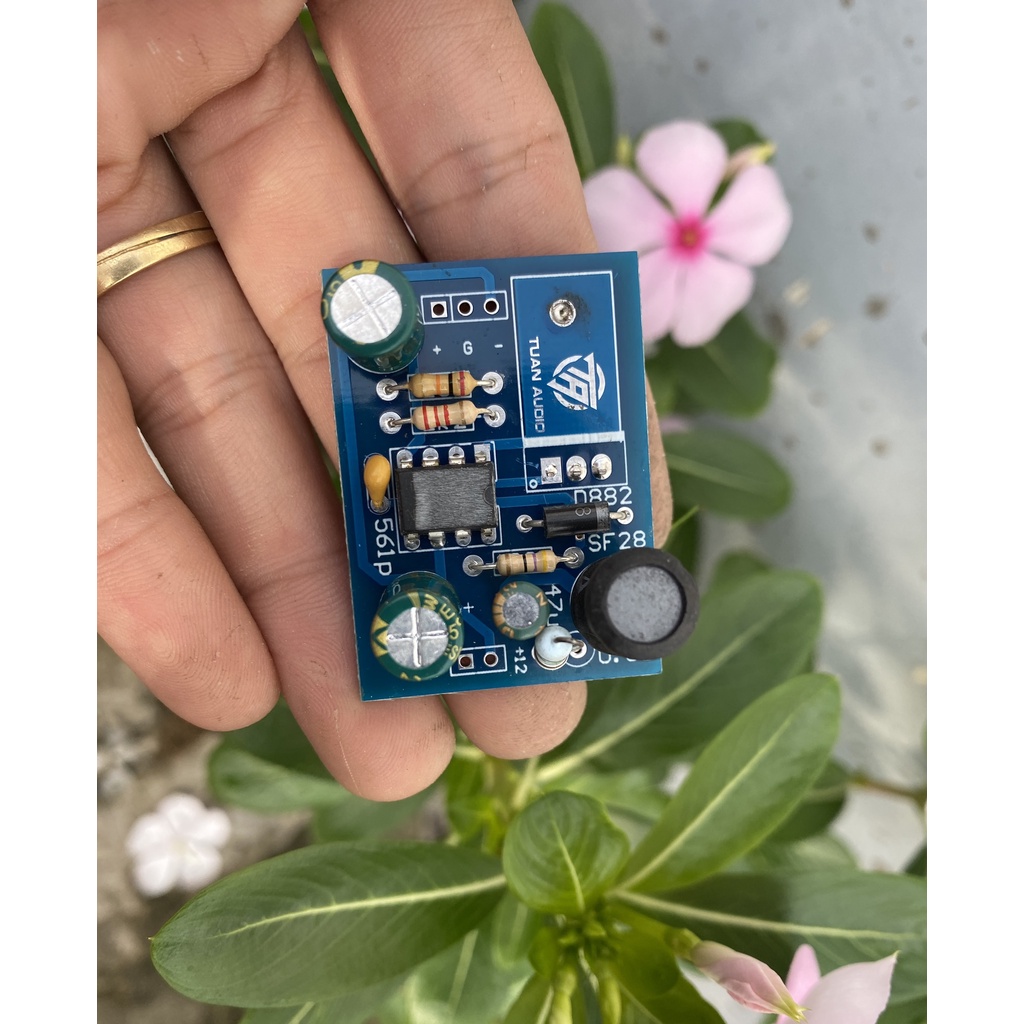

Mạch Tạo Nguồn Đôi 12 ra +-12

- từ nguồn đơn 12VDC ra +-12 là một xu thế từ trước đến nay, với ưu điểm của nguồn đôi là cho áp cao hơn dùng để biến những mạch như echo, micro, music, master có thể chạy nguồn đơn.
- mạch này sẽ giúp mọi người chúng ta chỉ cần cấp điện áp 12vdc đầu ra sẽ được boot lên +-12VDC
- dòng tiêu thụ không tải 3mA
- dòng đỉnh đầu ra 3A bảng V2 và 4A ở bản V3
- có thể kéo được 1 dàn pre ampli 4 mic, 1 music 1 master 1 echo
- mạch đã thiết kế cho độ bền cao, đặc biệt có con tranzitor chịu tải nên nếu có gì xảy ra thì con D882 trên mạch sẽ chết thay cho con ic, nên anh em an tâm vụ ic chết k pit làm sao thay
LƯU Ý: mạch này là mạch boot âm nguồn, ví dụ anh em cấp 9V vào nó sẽ ra +9 0 -12, anh em cấp 12v vào sẽ ra +12 0 -12, anh em thay con trở 27k trên mạch thành biến trở sẽ chỉnh được điện áp âm theo ý muốn, dao động từ 5vdc đến 15VDC
và lúc đó ta sẽ có nguồn +-9, +-12 or +-15 theo ý của mình
LƯU Ý: khi anh em lắp ráp mạch này vào những nguồn có dòng xả lớn như acquy, pin 4s.... thì a em hãy nối 1 con diod 4007 ngay +12 đầu vào để hãm dòng cho mạch boot, tránh hiện tượng sốc điện hay hỏng mạch.
lưu ý 2: e đánh dấu sai + g - trên bo anh em xem theo dấu đánh trên pin cắm nha
