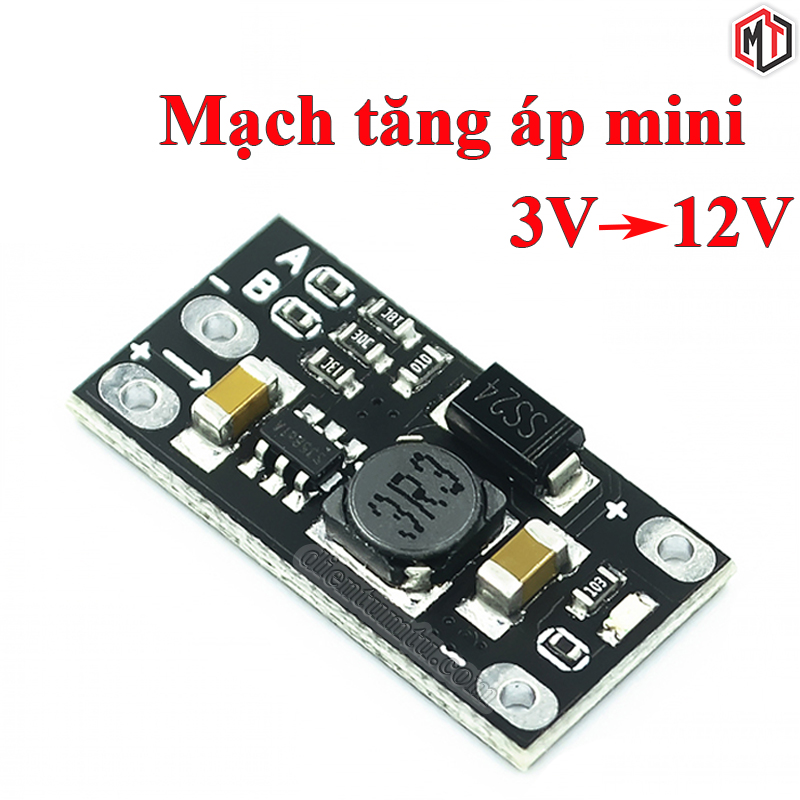

Mạch Tăng Áp Mini DC-DC Từ 3V Lên 5V / 8V / 9V / 12V

Mạch Tăng áp DC-DC từ 3V 3.2V 3.7V 5V lên 5V/8V/9V/12V - Chuyên dùng tăng áp từ Pin Lithium -18650 - Sắt ở mức áp thấp 3-5v

- Thông số kỹ thuật:

+ Điện áp đầu vào : DC 2.5V đến 5V

+ Điện áp đầu ra mặc định : 12V (±0.1v)

+ Điện áp đầu ra có thể điều chỉnh : 5V / 8V / 9V (Điện áp đầu ra phải lớn hơn điện áp đầu vào)

+ Hiệu suất chuyển đổi: lên đến 94%.

+ Xuất xứ: Trung Quốc

- Công suất đầu ra (thực tế có thể thấp hơn):

+Khi đầu vào pin lithium 3.7V, có thể xuất ra 5V-1A, 8V-0.5A, 9V-0.45A, 12V-0.3A;

+ Khi đầu vào 5V, có thể xuất ra 8V-0.7A, 9V-0.7A, 12V-0.5A

+ Khi đầu ra 12V mặc định, chỉ báo LED tiêu thụ khoảng 1mA.

+ Nếu chỉ báo được tắt, dòng điện đầu vào là <1mA khi không tải.

(shop đã test thực tế 1 viên 18650 có thể tăng lên 12v, tuy nhiên ra dòng hơi yếu, có thể chạy các ứng dụng nhỏ như led, kích sóng, wifi, mạch FM, remote của, lora,...)

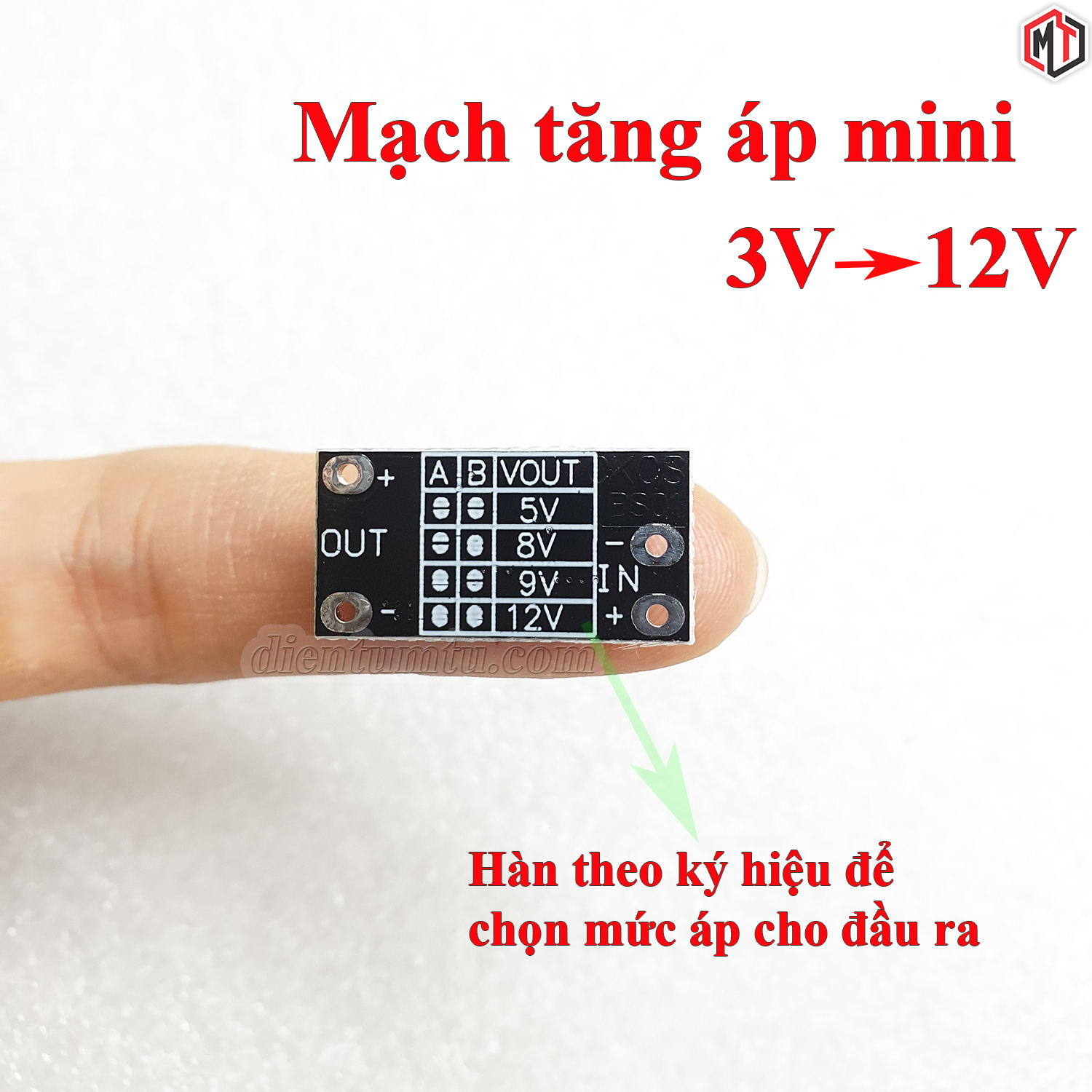

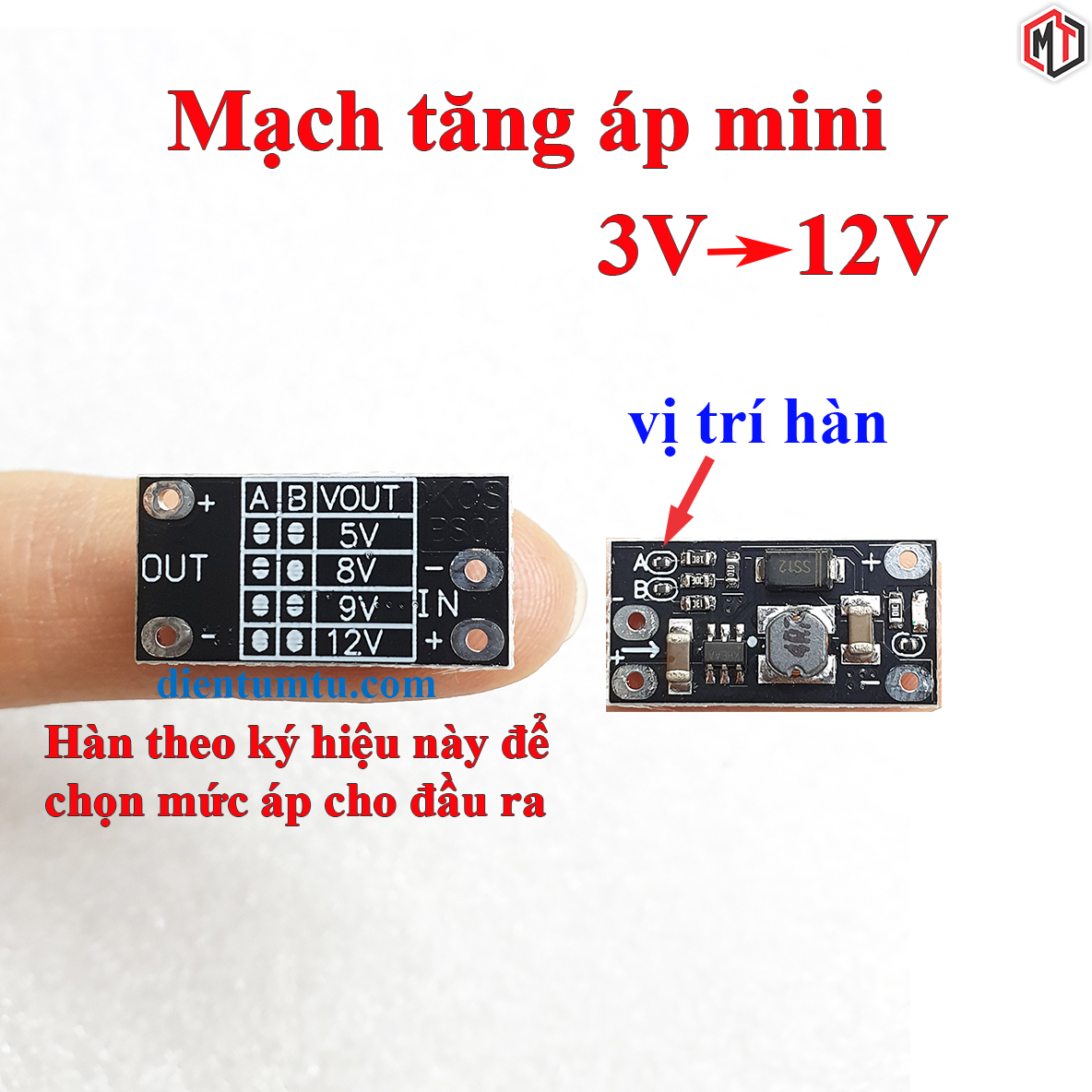

- Hướng dẫn cài đặt điện áp : Hàn set 2 điểm A và B theo mô tả phía sau mạch:

+Mặt trước của PCB có thể được nhìn thấy với các chữ A và B. Sử dụng mỏ hàn để thay đổi dấu đệm bên cạnh ký tự.

+Điện áp đầu ra có thể được thay đổi bằng cách hàn hoặc không hàn (kín/hở)

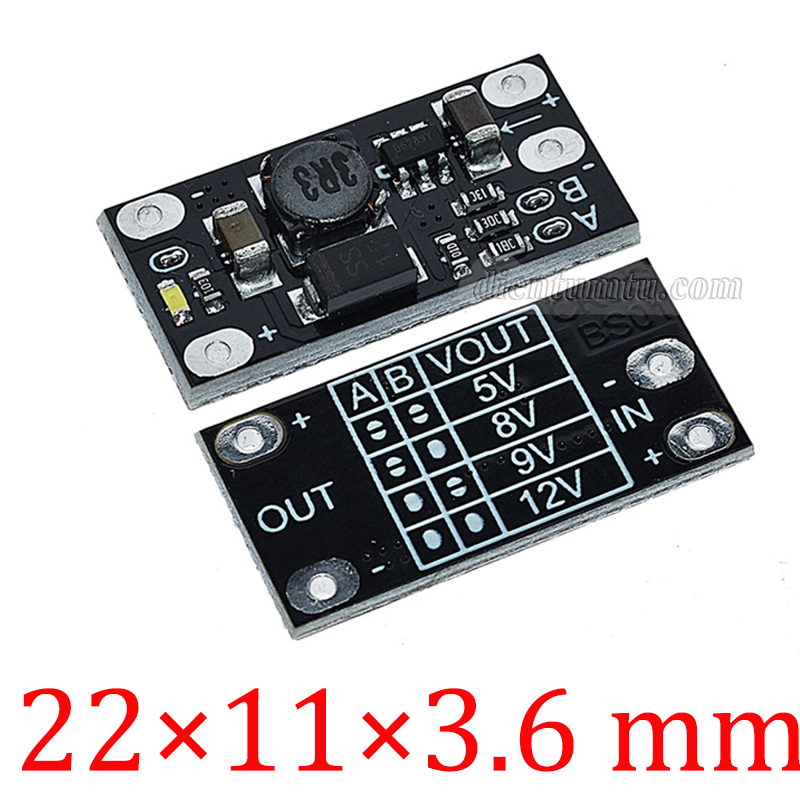

Minh Họa Cách Hàn:

ABVOUT

HởHở5V

HởHàn8V

HànHở9V

HànHàn12V
