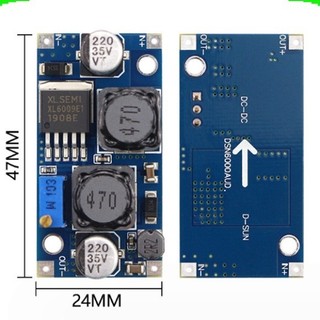

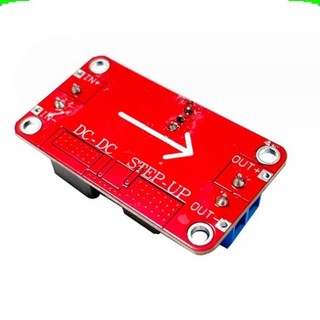

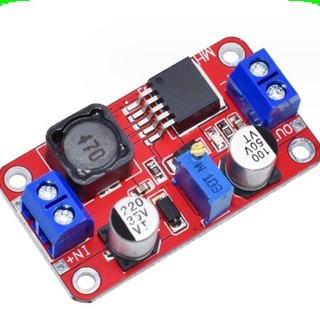

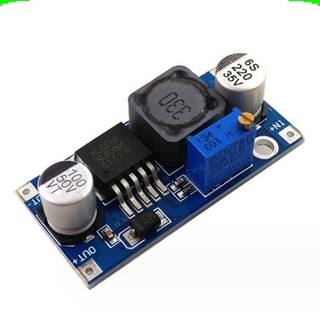

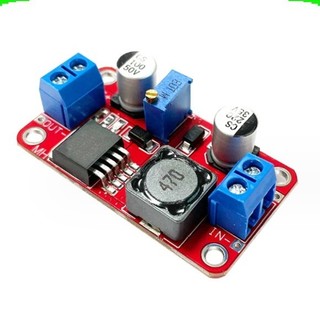

Mạch tăng áp, mạch nâng áp XL6009 4A ||

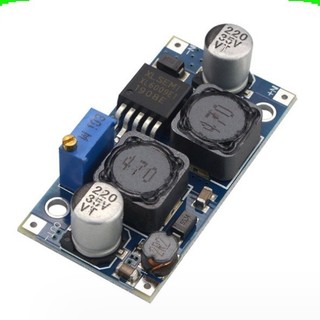

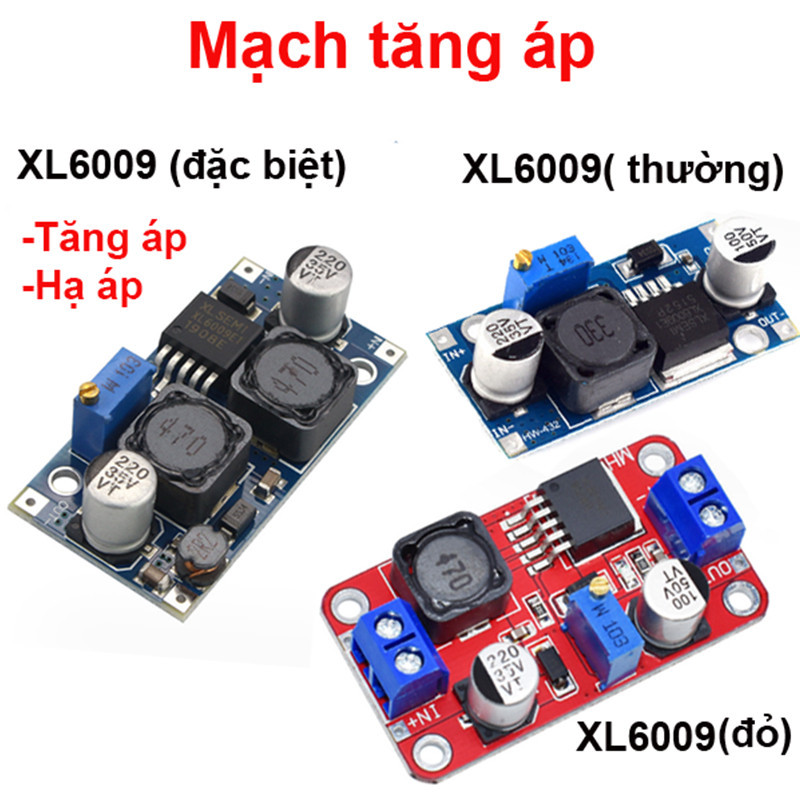

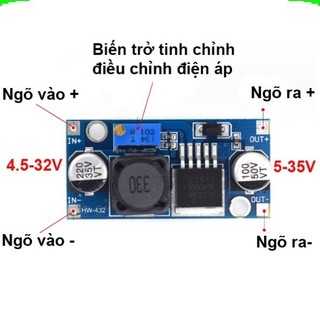

🔴 LƯU Ý 🔹 Tuỳ theo từng lô hàng mà nhà sản xuất có thể thay đổi một số linh kiện nhỏ (tối ưu thiết kế) hoặc thay đổi màu sắc bản mạch do đó hình ảnh trên shop có thể sẽ có sự khác biệt nhỏ so với sản phẩm thực tế nếu chưa kịp cập nhật. Việc này không ảnh hưởng tới tính năng chính của sản phẩm. 🔴 MÔ TẢ SẢN PHẨM 🔹 Bạn xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại. Vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng. 🔹 Mạch không thích hợp cấp nguồn cho động cơ. 🔹 Mạch không có bảo vệ chống ngược áp và ngắn mạch nên lưu ý khi cấp nguồn đúng chiều 🔹 Với tất cả Module nguồn, bạn cần phải đo điện áp ra trước khi gắn vào tải, để tránh những hư hỏng đáng tiếc 🔹 Mạch Boost tăng áp nên trong quá trình hoạt động mạch sẽ nóng lên, có thể trang bị thêm tản nhiệt để đạt 🔹 Nếu sử dụng đến 5A, vui lòng trang bị tản nhiệt và quạt làm mát 🔴 THÔNG SỐ KỸ THUẬT 1. Mạch tăng áp XL6009 ( mạch đặc biệt 2 chức năng có thể vừa tăng hoặc giảm áp) 🔹 Phạm vi đầu vào: 3.8V-32V 🔹 Phạm vi đầu ra: 1.25V-35V 🔹Dòng điện 3A (tối đa) 18mA không tải (Đầu vào 5V, đầu ra 8V, không tải nhỏ hơn 18MA. Điện áp càng cao, dòng tải càng cao.) 🔹 Hiệu suất chuyển đổi: hơn 94% 🔹Tần số chuyển đổi: 400Khz 2. Mạch tăng áp XL6009 ( thường ) 🔹 Phạm vi đầu vào: 4.5-32V 🔹 Phạm vi đầu ra: 5-35V 🔹Dòng điện tối đa 4A ( Hoạt động ổn ở 1.5-2A) 🔹 Hiệu suất chuyển đổi: hơn 90% 3. Mạch tăng áp XL6019 🔹 Phạm vi đầu vào: 3-35V 🔹 Phạm vi đầu ra: 5-40V 🔹 Dòng tải tối đa đầu ra: 4A (nên sử dụng ở mức 1,5~2A tùy điện áp) 🔹 Hiệu suất chuyển đổi: hơn 90% 🔹Tần số chuyển đổi: 180KHz 🔹Các chức năng khác: bảo vệ kết nối ngược 🔹Kích thước: 49*28*14mm
