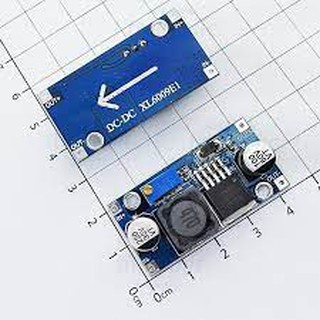

Mạch tăng áp DC-DC XL6009

Mạch tăng áp DC-DCXL6009 - Kích thước:12x20x43mm - Cân nặng : 10g THÔNG SỐ KĨ THUẬT - Điện áp đầu vào rộng 3V ~ 32V, phạm vi hoạt động tối ưu là 5 ~ 32V. - Điện áp đầu ra rộng 5V ~ 35V. - Built-4A hiệu quả chuyển đổi MOSFET, do đó hiệu quả đến 94%; (LM2577 hiện tại chỉ là 3A). - Tần số chuyển đổi cực cao 400KHz, bạn có thể sử dụng tụ lọc dung lượng nhỏ có thể đạt được kết quả rất tốt, gợn là nhỏ hơn và nhỏ hơn. (LM2577 tần số chỉ 50KHz). - Nhập đầu ra cực đại 3V-35V - Phạm vi điện áp ra: Điện áp DC 4V đến 38V liên tục được điều chỉnh, hiệu quả cao (96%) dòng điện đầu ra tối đa 4A. - Đầu vào tích cực và tiêu cực IN-IN+. - OUT-OUT + sản ​​lượng đầu ra tích cực và tiêu cực. - Mẫu so sánh thử nghiệm tham khảo: + Đầu vào 5V đầu ra 12V 0.8A 9.6W + Đầu vào 7.4V Đầu ra 12V 1.5A 18W + Đầu vào 12V Đầu ra 15V 2A 30W + Đầu vào 12V Đầu ra 16V 2A 32W + Đầu vào 12V Đầu ra 18V 1.6A 28.8W + Đầu vào 12V Đầu ra 19V 1,5A 28.5W + Đầu vào 12V Đầu ra 24V 1 A 24W + Đầu vào 3V đầu ra 12V 0.4A 4.8W ************ Ứng dụng tăng áp từ DC sang DC : - Mạch sạc dự phòng - Tăng điện áp từ 3.7 lên 5V để sạc điện thoại - Tăng áp từ sạc dự phòng 5v lên 9v hoặc 12v cho module wifi, loa... Dùng vít dẹp nhỏ vặn biến trở để điều chỉnh điện áp ra mong muốn, nên kết hợp đo bằng #vôn_kế_điện_tử Xoay ngược chiều kim đồng hồ để tăng điện áp và ngược lại Cần điều chỉnh điện áp đầu ra mỗi khi thay thế nguồn đầu vào
