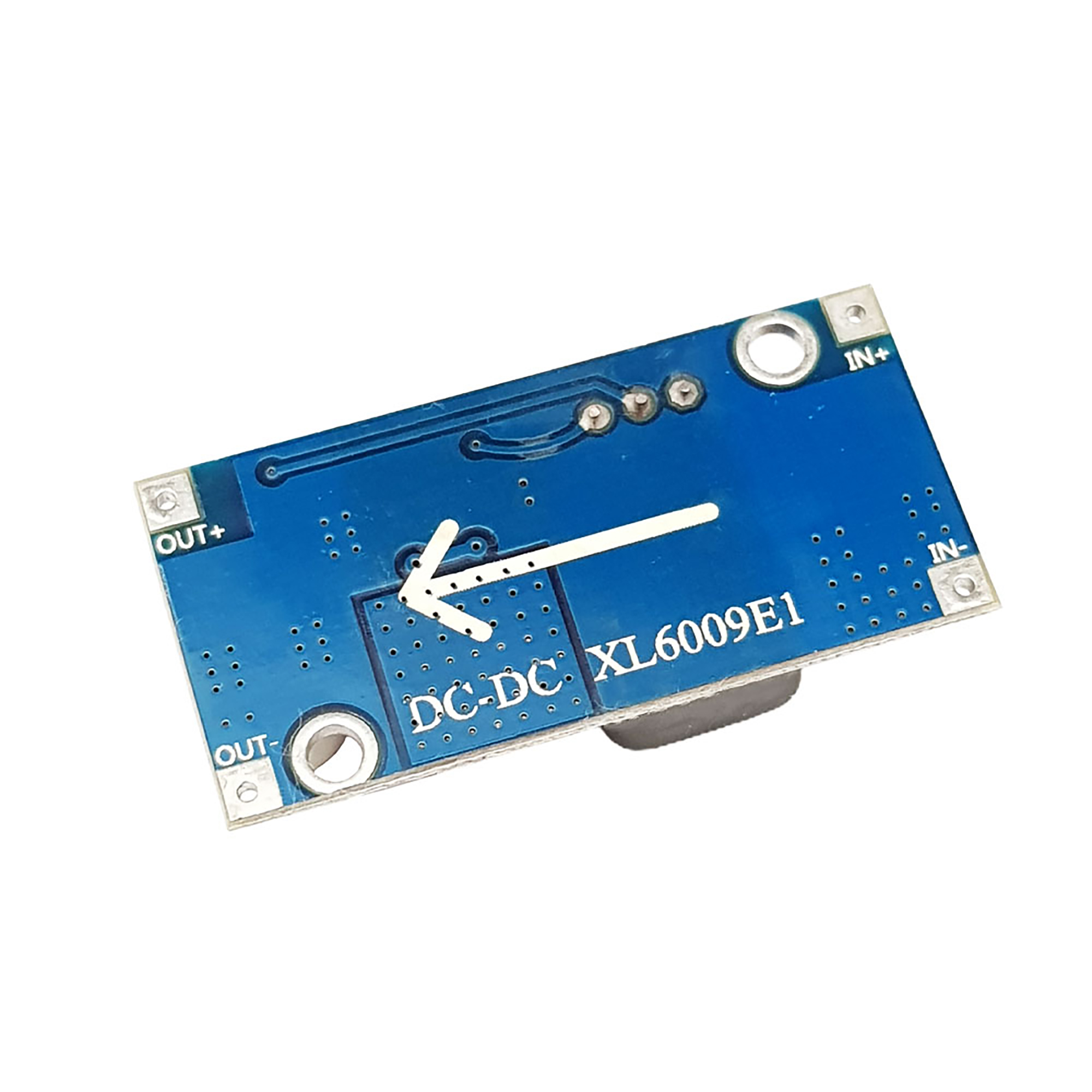

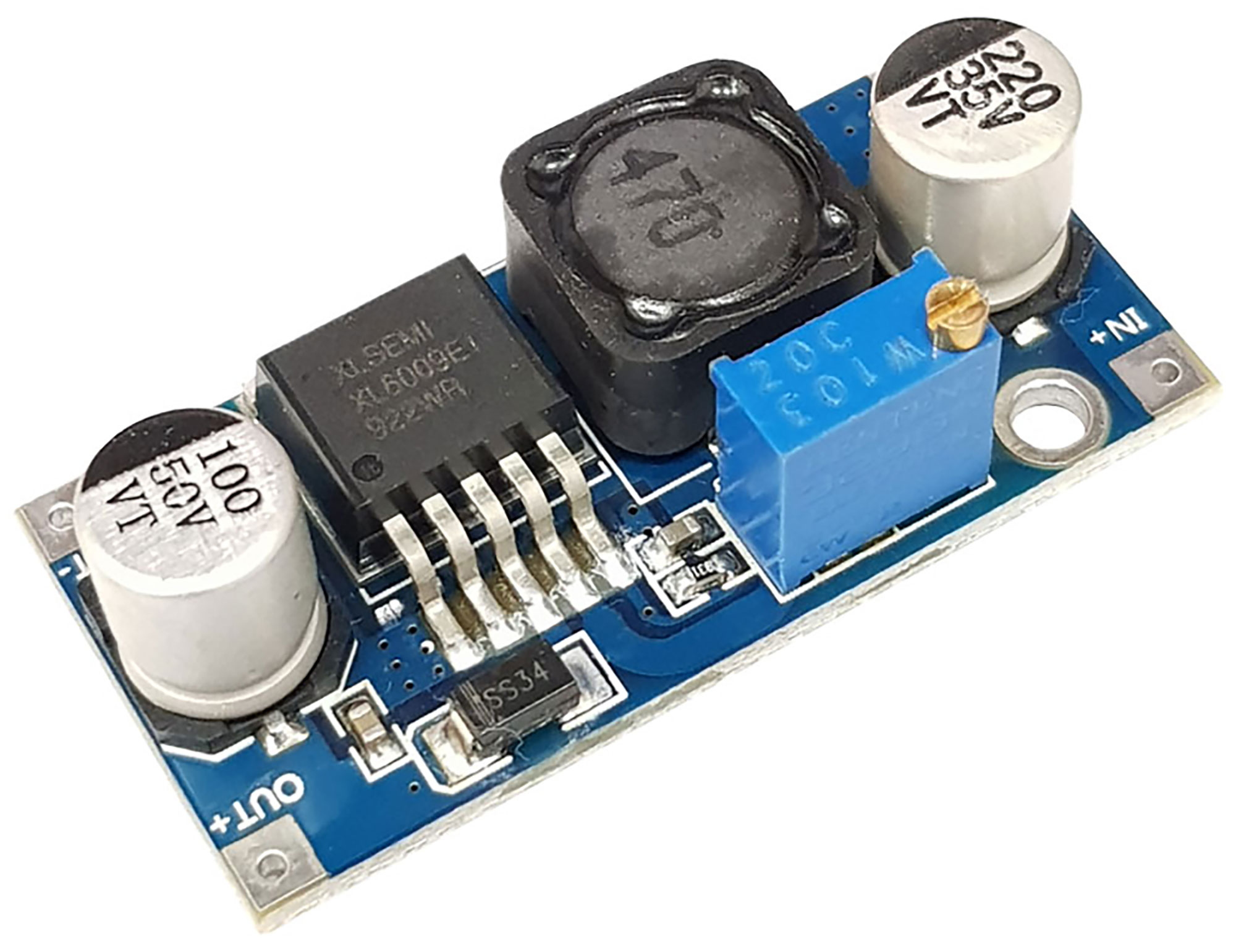

Mạch tăng áp BOOST DC-DC XL6009 5-35V 4A

Mạch tăng áp DC XL6009 được sử dụng để tăng điện áp DC, hiệu suất chuyển đổi của mạch lên đến 94%, dòng đầu ra tối đa 4A, là sự lựa chọn phù hợp cho các ứng dụng tăng áp.

THÔNG SỐ KĨ THUẬT

- Điện áp đầu vào: 3V ~ 32V, phạm vi hoạt động tối ưu là 5 ~ 32V.

- Điện áp đầu ra: 5V ~ 35V.

- Dòng Out : Max 4A. Hiệu suất đạt 94%

- Kích thước: 43x21x14mm

Lưu ý :

- IN +/-: Đầu vào

- OUT +/-: Đầu vào ==> Không đấu đảo ngược, sẽ hư mạch

- Bạn xoay biến trở mà thấy áp không đổi thì cứ xoay tiếp 10 vòng nữa hoặc xoay ngược lại. Vì mạch dùng biến trở tinh chỉnh nên số vòng xoay có thể lên đến 14 vòng.

- Mạch không thích hợp cấp nguồn cho động cơ!

- Mạch không có bảo vệ chống ngược áp và ngắn mạch nên lưu ý khi cấp nguồn đúng chiều

- Với tất cả Module nguồn, bạn cần phải đo điện áp ra trước khi gắn vào tải, để tránh những hư hỏng đáng tiếc
