Mạch tăng áp 600W 12A

Mạch tăng áp 600W 12A có chức năng tăng điện áp DC với 2 dải điện áp ngõ vào rất thuận tiện khi sử dụng với pin li-on hoặc các ứng dụng với điện áp lên đến 60V, điện áp và dòng điện ngõ ra được điều chỉnh bằng chiết áp tích hợp trên mạch cho điện áp ngõ ra liên tục từ 12 - 80V và dòng điện ngõ ra liên tục từ 0.9 - 12A.

Mạch được thiết kế và gia công rất chắc chắn với các tính năng bảo vệ quá dòng, bảo vệ ngắn mạch.

Mạch hoạt động với tần số 150KHz, hiệu suất chuyển đổi lên đến 95%

Thông số kỹ thuật:

• Điện áp ngõ vào: có 2 lựa chọn dải điện áp ngõ vào được chuyển đổi bằng jumper trên mạch
  1. Ngõ vào 8 - 16V: dải điện áp này thường sử dụng với 3 pin li-on mắc nối tiếp hoặc các ứng dụng điện 12V. Lưu ý không vượt quá điện áp ngõ vào, nếu quá áp sẽ dẫn đến cháy board mạch.
  2. Ngõ vào 12 - 60V: dải điện áp này được sử dụgn với các ứng dụng có dải điện áp lớn.
• Dòng điện ngõ vào: tối đa 16A (lớn hơn 10A cần thêm bộ làm mát)
• Dòng tiêu thụ không tải: 15mA
• Điện áp ngõ ra: 12 - 80V
• Dòng tải ngõ ra: tối đa 12A (lớn hơn 10A cần thêm bộ làm mát)
• Điều chỉnh dòng điện ngõ ra bằng chiết áp với dải điều chỉnh: 0.9A - 12A
• Công suất tải: = điện áp ngo vào * 10A (Ví dụ: input 60V * 10A = 60W)
• Nhiệt độ hoạt động: -40°C ~ +85°C
• Tần số hoạt động: 150KHz
• Bảo vệ quá dòng: Có (Dòng ngõ vào >17A tự động giảm điện áp ngõ ra)
• Bảo vệ ngắn mạch: Có
• Bảo vệ ngược cực: Không
• Kích thước: 76 x 60 x 56mm
• Trọng lượng: 205g

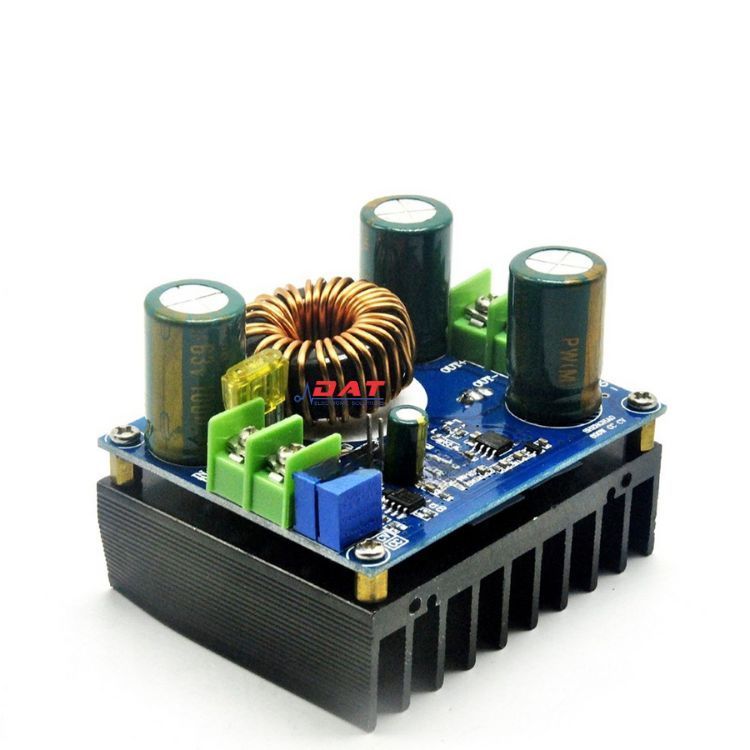

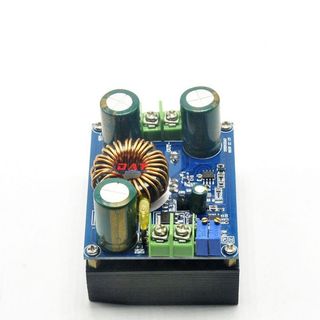

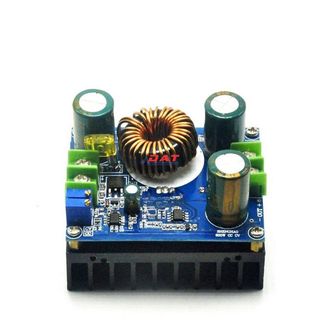

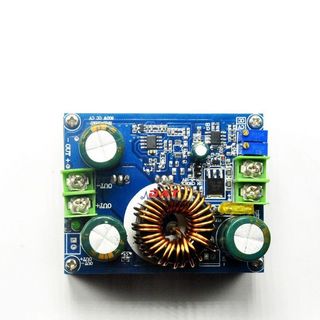

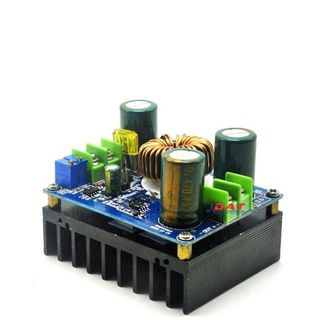

Hình ảnh sản phẩm:
