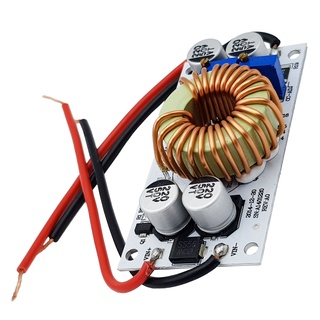

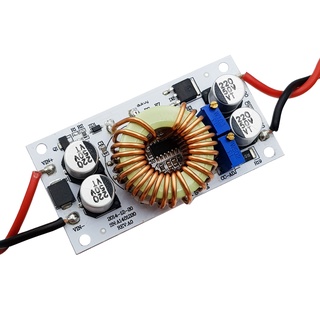

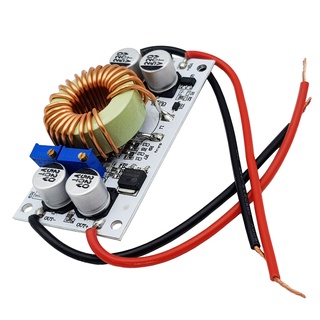

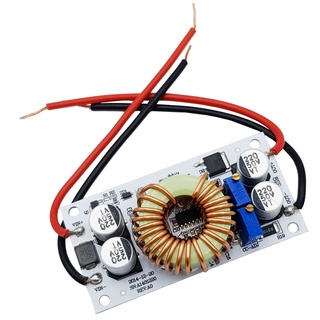

Mạch Tăng Áp 250W - 7B6S

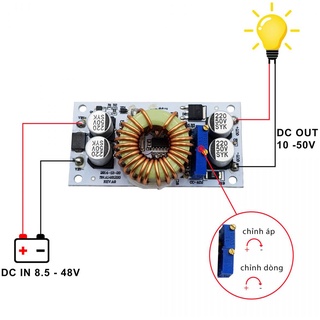

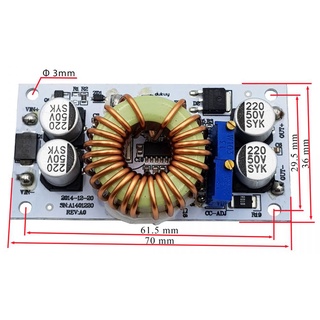

Mạch Tăng Áp 250W có chức năng tăng điện áp ngõ vào với công suất tải tối đa lên đến 250W, phù hợp sử dụng làm driver cấp nguồn cho led, mạch sạc pin và nhiều ứng dụng khác, mạch có thiết kế nhỏ gọn, dễ sử dụng với hai biến trở điều chỉnh dòng và điện áp đầu ra, mạch sử dụng linh kiện chất lượng tốt, độ bền cao. Thông số kỹ thuật: - Kiểu module: DC Boost Converter - Điện áp đầu vào: 8.5V-48VDC - Điện áp đầu ra: 10~50VDC (có thể điều chỉnh điện áp bằng biến trở có ký hiệu CV-ADJ trên mạch). - Dòng đầu ra tối đa: Max 10A (Lưu ý trên 4A phải lắp thêm tản nhiệt nếu không sẽ làm cháy mạch). - Điều chỉnh dòng đầu ra thông qua biến trở: 0.2-8A (CC-ADJ trên mạch). - Công suất đầu ra tối đa: Bằng điện áp đầu ra* 10A, ví dụ: 10VDC là 100W, 25VDC là 250W. - Dòng tĩnh: 10mA (điện áp càng cao, dòng tĩnh càng lớn). - Tần số chuyển đổi: 150Khz. - Hiệu suất: 92~96% (Phụ thuộc vào công suất nguồn vào và tản nhiệt). - Tích hợp biến trở chỉnh dòng và áp đầu ra (CV-ADJ chỉnh áp, CC-ADJ chỉnh dòng). - Cấp độ bảo vệ: Chống ngược cực áp đầu vào (<5A), bảo vệ quá dòng khi dòng điện vượt quá 13A - Phương pháp lắp đặt: 4 lỗ M3 (xem kích thước chi tiết) - Đầu ra: Đầu ra dây - Nhiệt độ làm việc: – 40°C ~ 85°C - Kích thước: 70x36x13mm - Trọng lượng: 68g Lưu ý quan trọng khi sử dụng mạch để đảm bảo độ bền: - Không nên sử dụng ngõ ra tải là động cơ, nên dùng với các tải thuần trở như: nguồn sạc pin, nguồn cho led, ổn định điện áp cho pin năng lượng mặt trời… - Sử dụng ở 70-80 % công suất tối đa của mạch - Khi dòng trên 4A phải lắp thêm tản nhiệt để đảm bảo linh kiện không bị cháy do quá nhiệt - Hiệu suất mạch này là 92~96 % nên đầu vào công suất cao thì đầu ra mới có công suất tương ứng: Ví dụ đầu vào 150w thì đầu ra tầm 138 – 144 W - Nếu bạn cần module cho ra nhiều Ample hơn hãy mắc song song 2 module mới nhau, ví dụ: Bạn cần 24V 10A, thì bạn chỉnh 2 module thành 24V 5A và mắc chúng song song với nhau
