Mạch SmartKey tự động nhận diện Remote khi đến gần

Chi tiết sản phẩm

Mạch SmartKey tự động nhận diện Remote có chức năng tương tự như bộ Smartkey thường thấy ở ô tô xe máy, mạch tự động cấp nguồn cho thiết bị khi remote ở trong phạm vi cảm biến và ngắt nguồn thiết bị sau một thời gian khi remote nằm ngoài vùng phủ sóng

Khoảng cách cảm biến 3 mét, thời gian ngắt có thể tùy chỉnh từ 3s đến 21s

Mạch thu tiết kiệm điện chỉ tiêu thụ 0.18W rất thích hợp làm bộ smartkey cho xe máy, xe điện, bộ kiểm soát an ninh, …

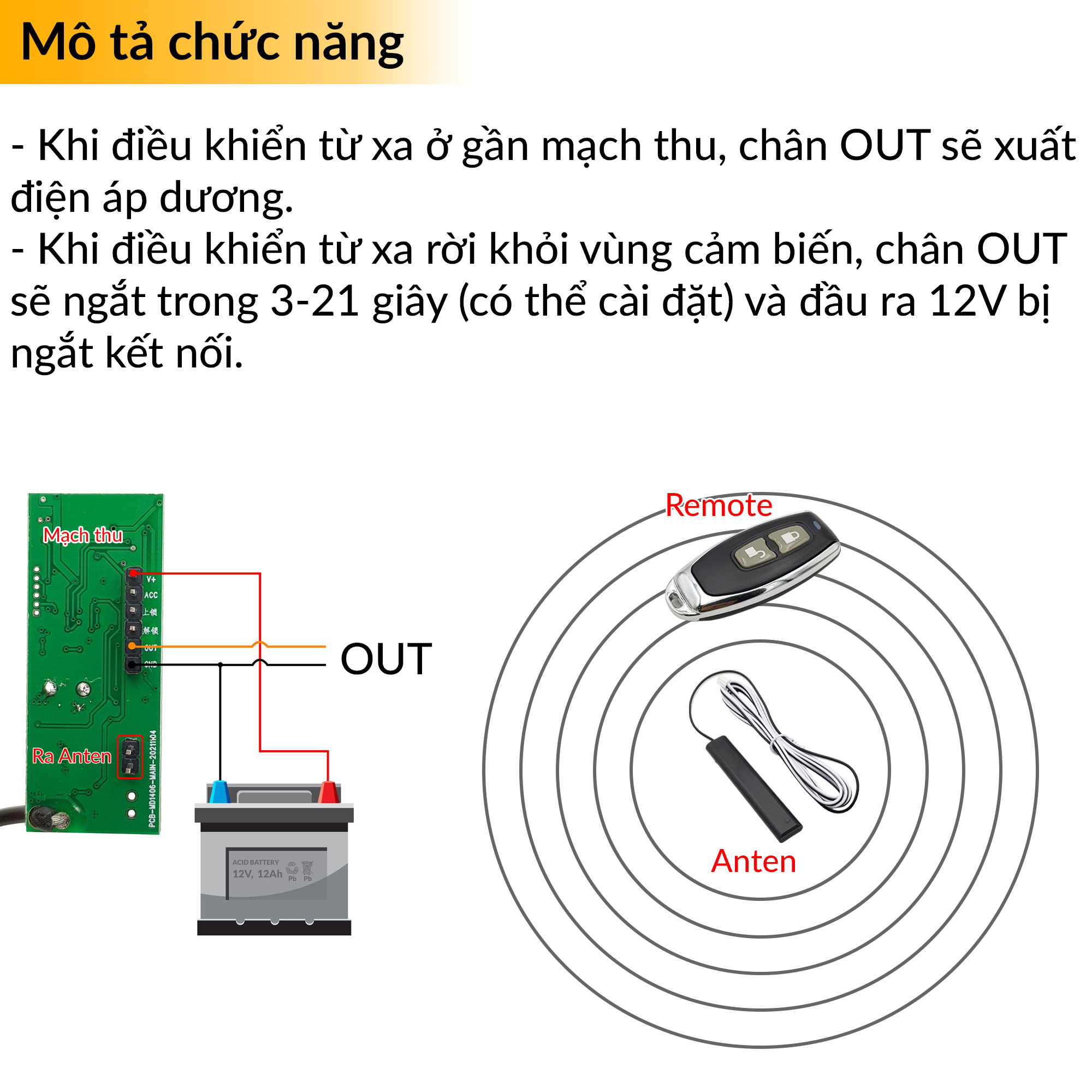

Nguyên lý hoạt động:

• Chức năng tự động:
  • Khi điều khiển từ xa ở gần mạch thu, chân OUT sẽ xuất điện áp dương.
  • Khi điều khiển từ xa rời khỏi vùng cảm biến, chân OUT sẽ ngắt trong 3-21 giây (có thể cài đặt) và đầu ra 12V bị ngắt kết nối.

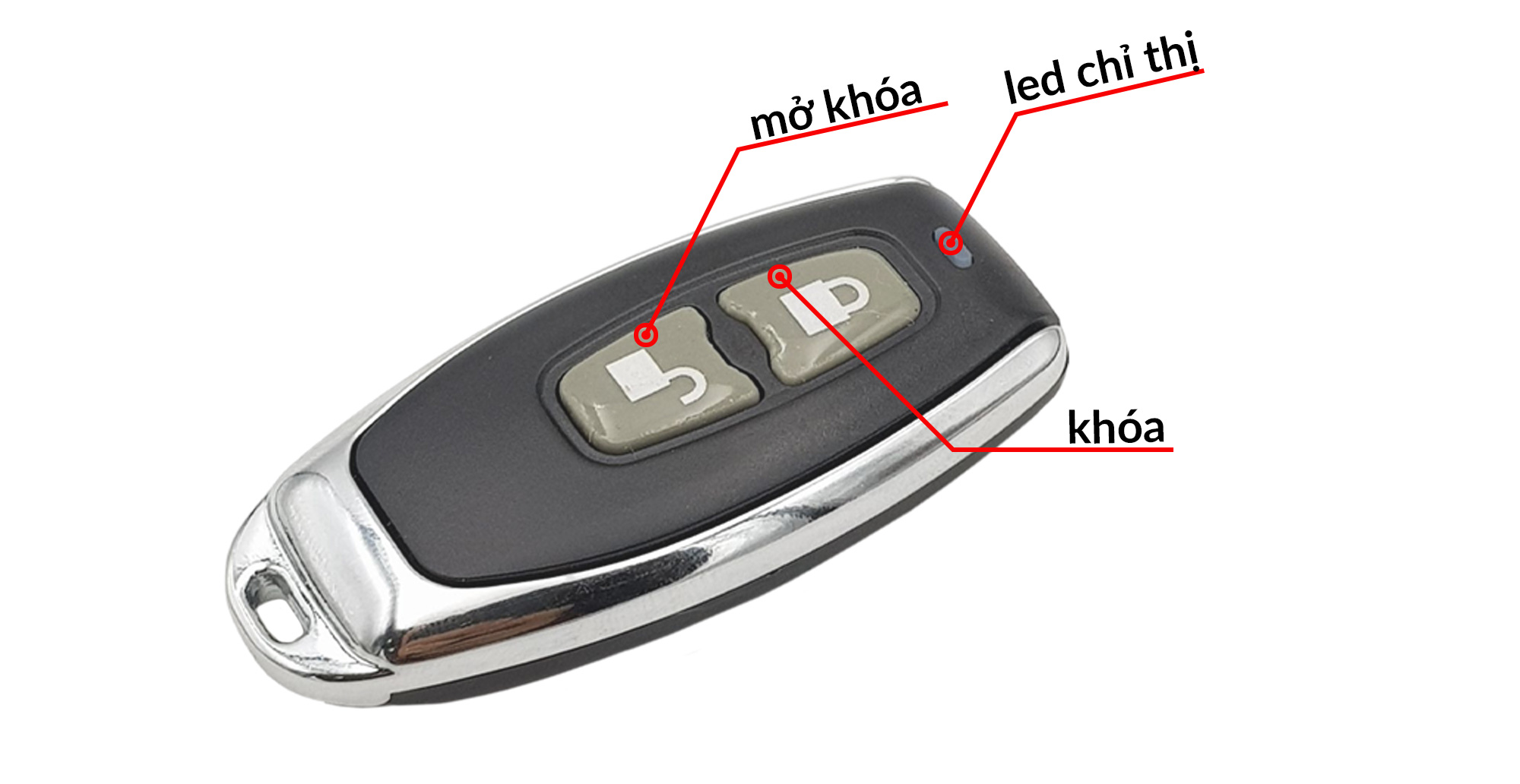

• Điều khiển bằng remote:
  • Biểu tượng khóa: ngắt đầu ra OUT, tắt chức năng tự động
  • Biểu tượng mở khóa: chân OUT xuất điện áp dương, đồng thời kích hoạt chức năng tự động

Lưu ý:

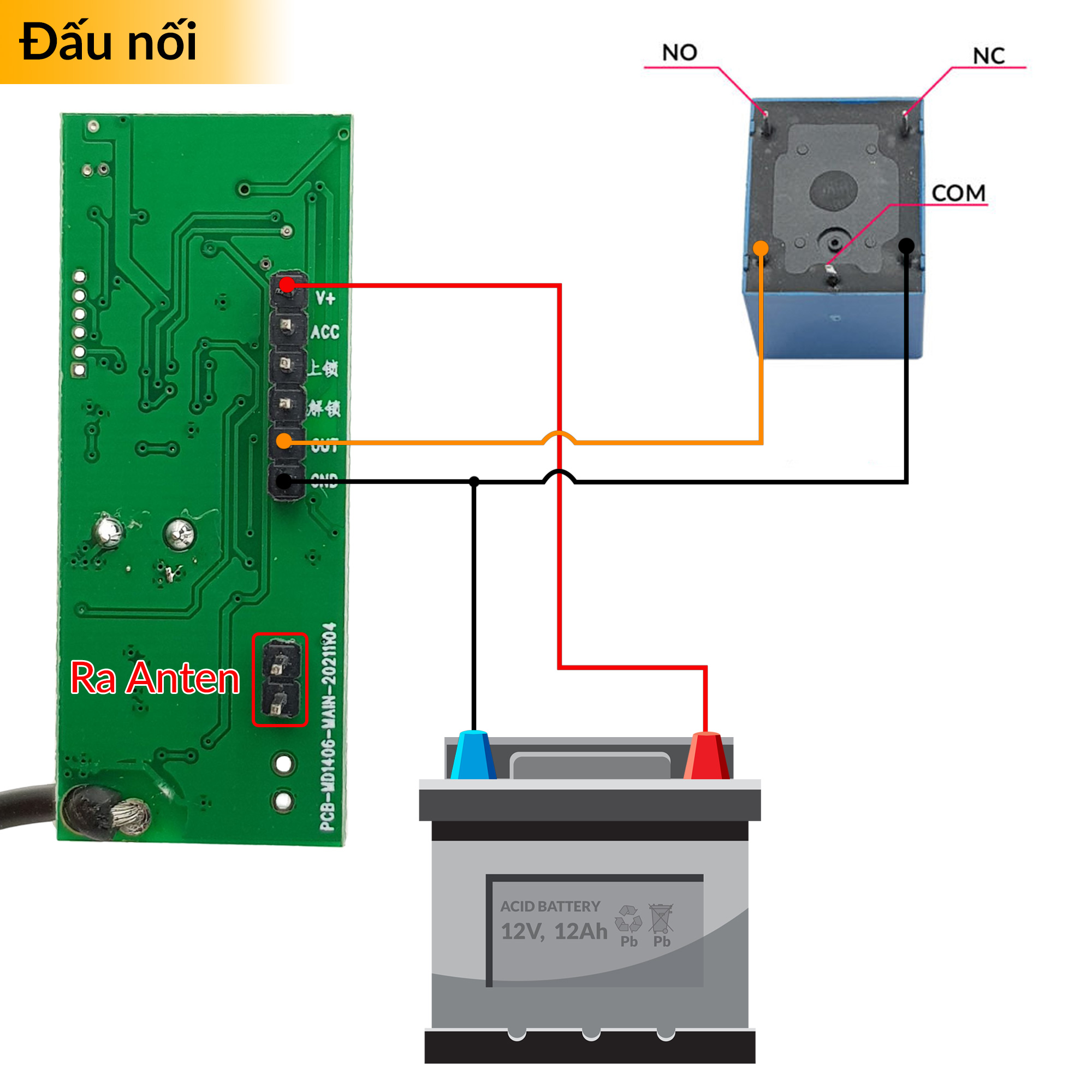

• Đầu ra chỉ 100mA nên mắc với relay, module relay hoặc mosfet để bật tắt thiết bị công suất lớn
• Chỉ remote đi kèm combo mới có thể điều khiển mạch
• Không thể điều khiển mạch bằng remote khác trên thị trường
• Không thể sao chép remote này một cách dễ dàng
• Liên hệ shop khi bị mất remote

Thông số kỹ thuật

• Mạch SmartKey
• Công nghệ: RFID
• Khoảng cách thu phát: 3 mét
• Điện áp cấp: 5-12VDC
• Dòng tiêu thụ: 15mA
• Tín hiệu ra: mức cao
• Dòng ra: 100mA
• Tần số làm việc: 315MHz
• Độ ổn định tần số: ±10KHz
• Phương thức giao tiếp: OOK

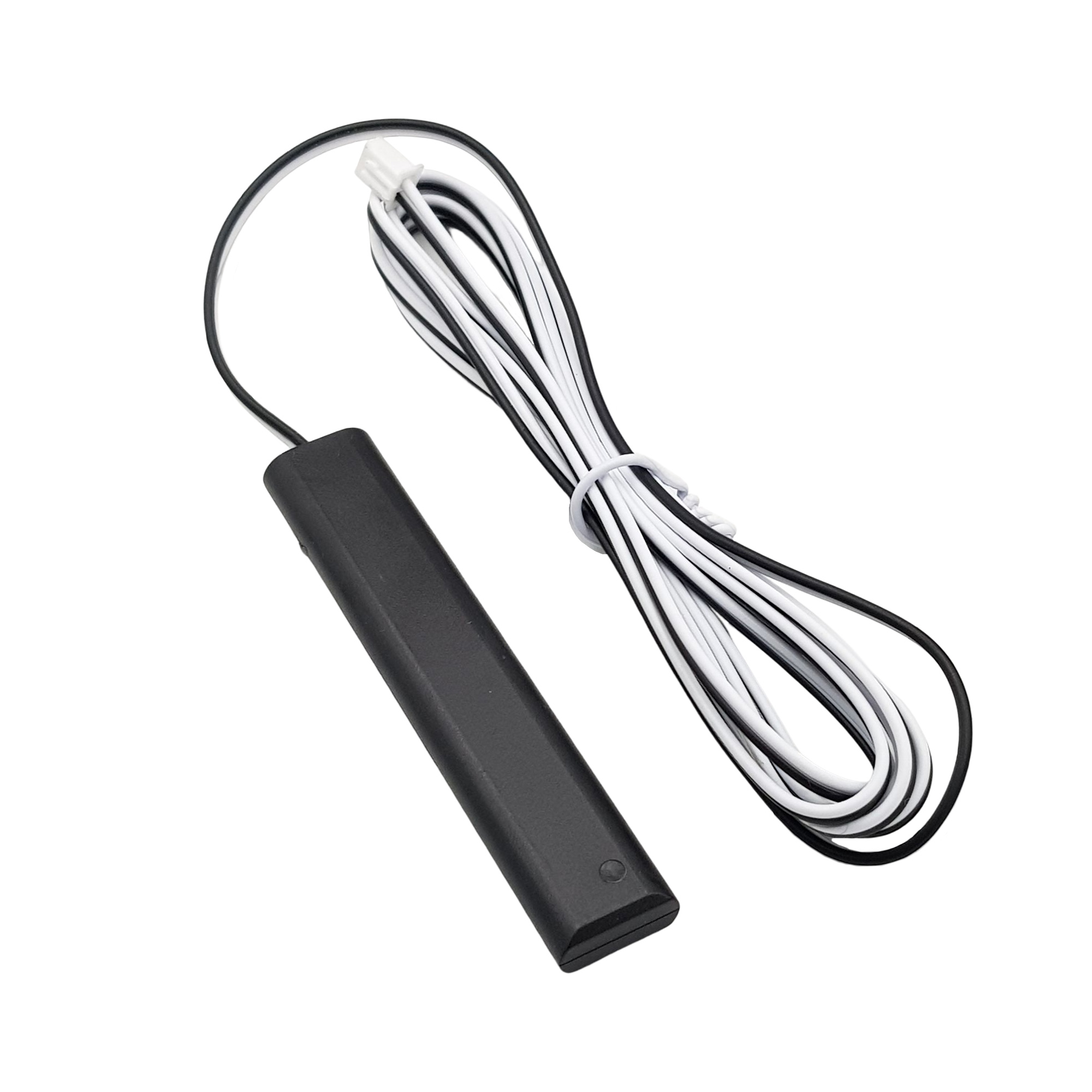

• Chiều dài Anten: 1.5 mét

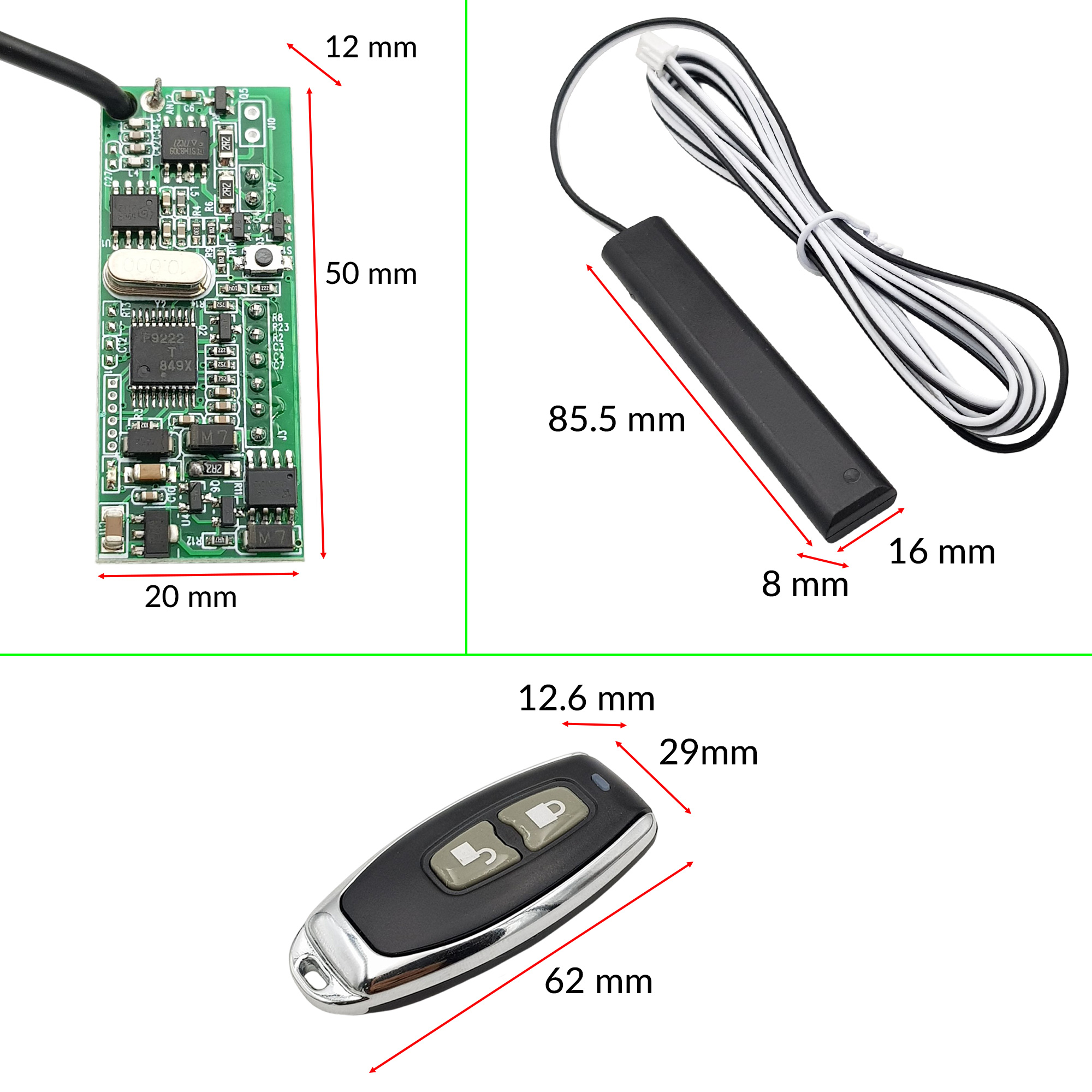

• Kích thước: vui lòng xem ảnh chi tiết kích thước
• Trọng lượng bộ sản phẩm: 75g

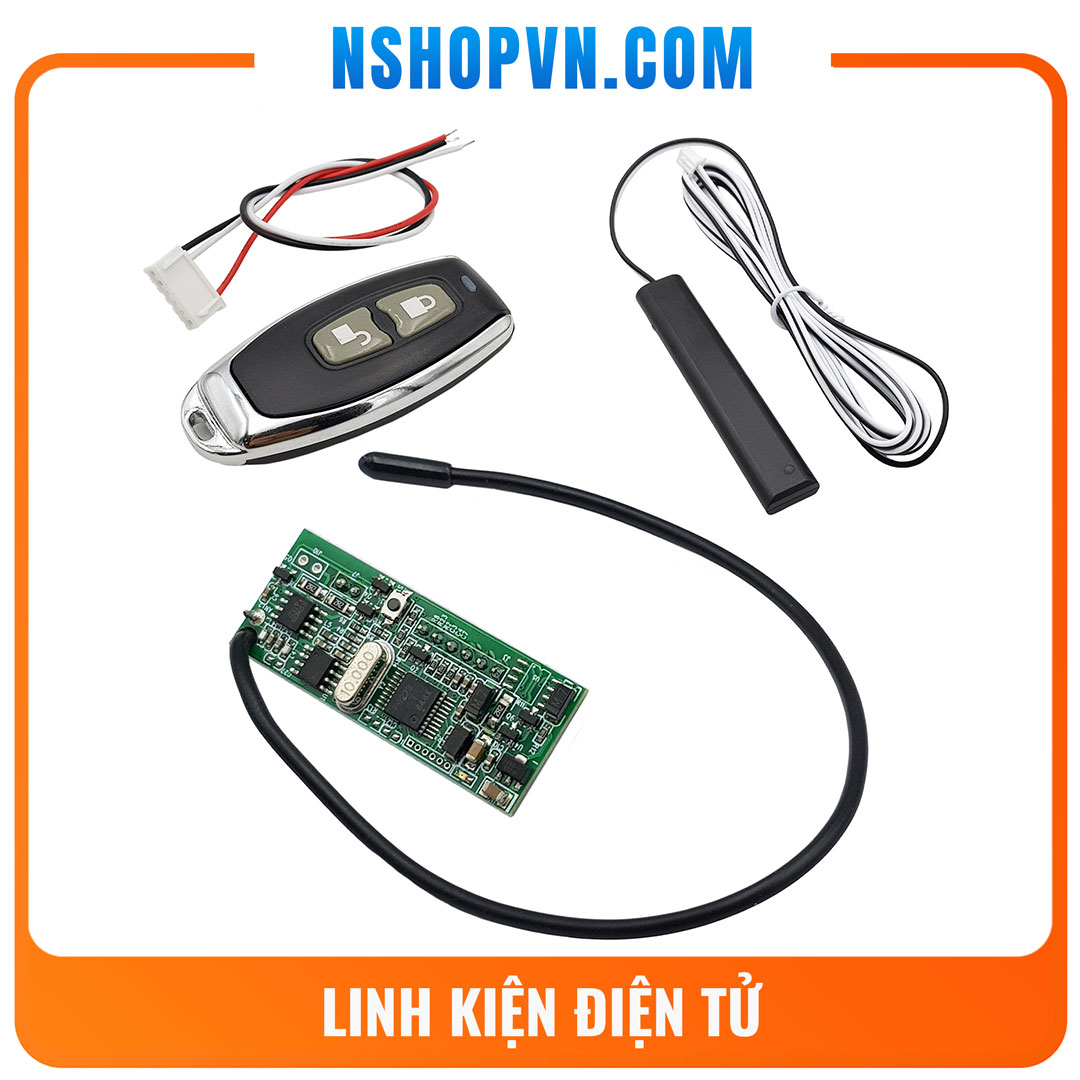

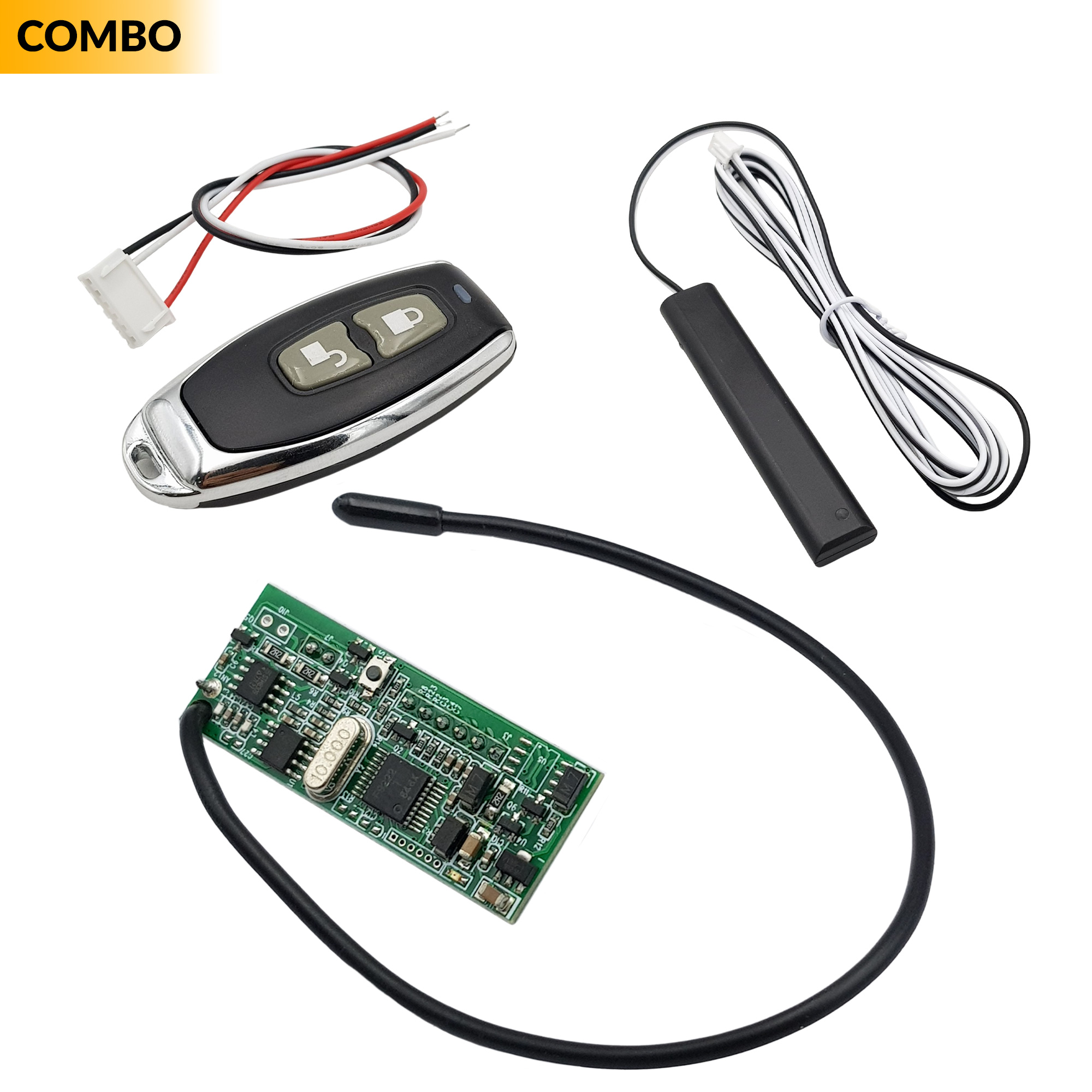

• Bộ sản phẩm gồm: Mạch thu + Remote + Anten + Dây kết nối

Hướng dẫn sử dụng Mạch SmartKey tự động nhận diện Remote

Hướng dẫn cơ bản

Kết nối mạch với Anten sau đó cấp nguồn từ 5-12VDC, để Remote trong vùng phủ sóng và nhấn nút mở khóa, lúc này đèn led trên Mạch thu phát sáng và xuất tín hiệu mức cao tức là Mạch thu đã kết nối với Remote.

Tại thời điểm này hãy cầm Remote và đi xa khoảng 3 mét. Sau khoảng 3-21 giây (có thể tùy chỉnh) đèn báo trạng thái tắt và ngắt tín hiệu ra

• Bấm nhanh nút mở khóa: Xuất tín hiệu ra đồng thời bật chức năng tự động cảm biến remote
• Bấm nhanh nút khóa: Không xuất tín hiệu đồng thời tắt chức năng cảm biến

Thay đổi thời gian trễ khi remote ra ngoài vùng phủ sóng:

Thời gian mặc định là 5s khi remote rời khỏi vùng cảm biến, thời gian này có thể tùy chỉnh trong khoảng 3-21s:

• Tắt nguồn và bật lại module trong vòng 15s chuyển bước tiếp theo
• Trên Remote nhấn nút khóa trong khoảng 3 giây để ngắt đầu ra OUT
• Sau đó nhấn và giữ nút mở khóa và quan sát đếm số lần đèn LED nhấp nháy trên remote
• Thả nút mở khóa để thoát

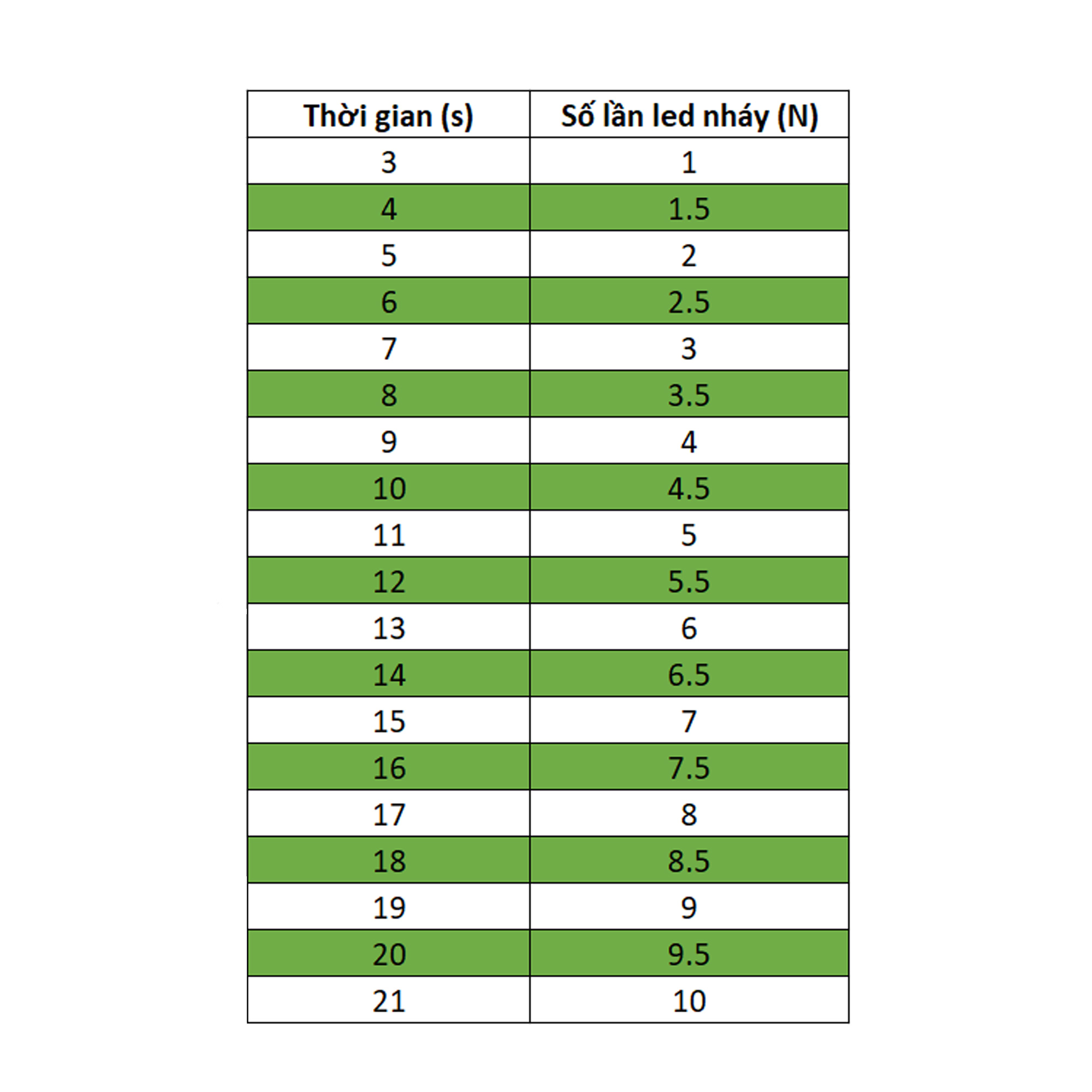

Thời gian ngắt kết nối =(N – 1)*2 + 3 (giây)

Ví dụ đèn led chớp tắt 2 lần, Thời gian ngắt kết nối =(2 – 1)*2 + 3 = 5s, vậy thời gian ngắt kết nối bằng 5s

Cách thêm remote (học lệnh)

– Bước 1: Trên mạch Thu nhấn giữ nút S1 cho đến khi đèn LED trên mạch đang sáng chuyển sang tắt ( lưu ý trong quá trình học lệnh không thả nút trên mạch Thu). – Bước 2: Sau đó dùng tay còn lại nhấn nhanh nút khóa trên điều khiển từ xa, đèn LED trên mạch Thu nhấp nháy vài lần, cho biết quá trình học lệnh đã thành công.

*** Nếu bạn muốn thêm điều khiển từ xa thứ hai, hãy nhấn nhanh nút khóa trên điều khiển thứ hai, đèn LED trên mạch Thu sẽ nhấp nháy vài lần, cho biết quá trình học lệnh đã thành công (tối đa có thể thêm 8 điều khiển từ xa bằng cách tiếp tục thực hiện các bước tương tự như vậy)***

– Bước 3: Cuối cùng thả nút trên mạch Thu, quá trình học lệnh hoàn tất, những remote nào không thực hiện Bước 2 sẽ bị xóa
