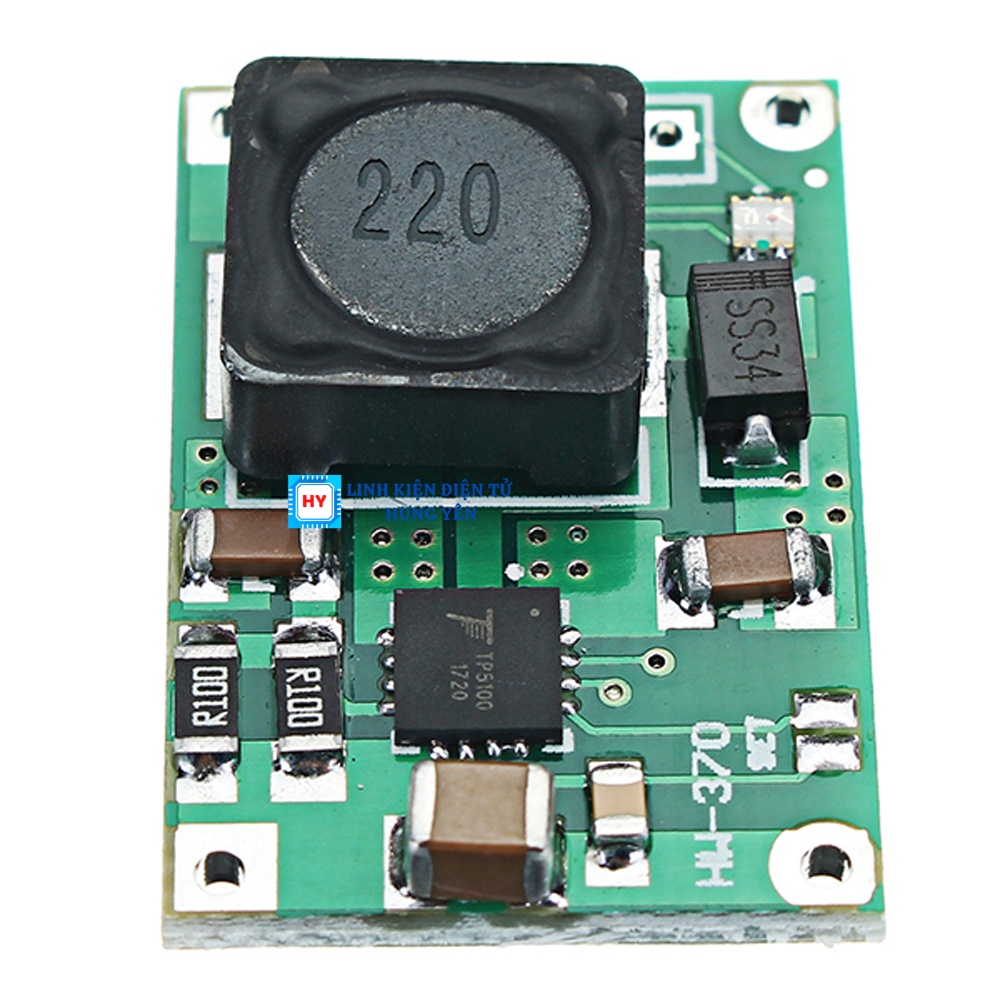

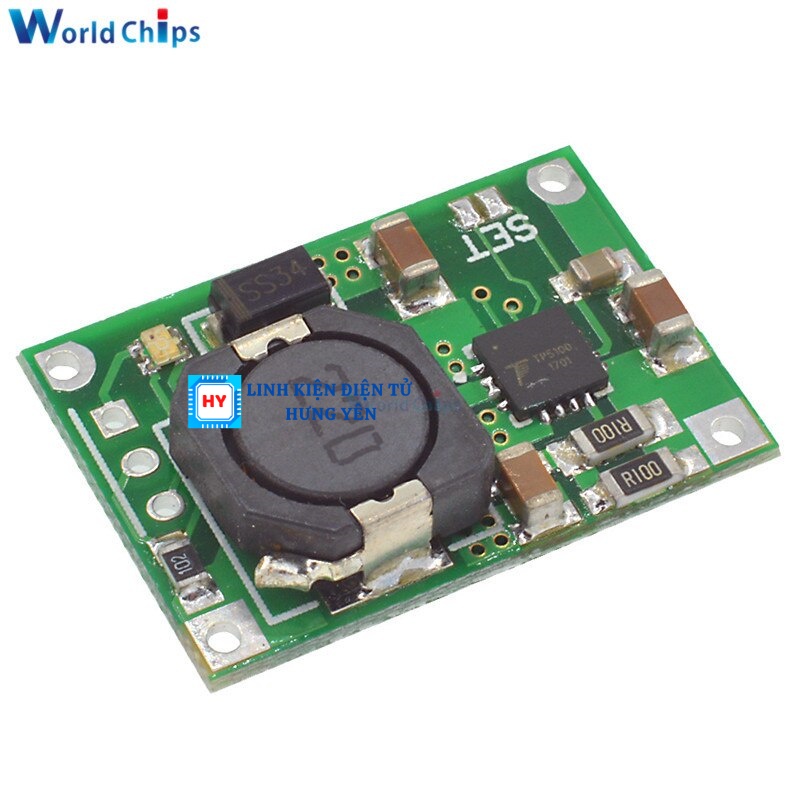

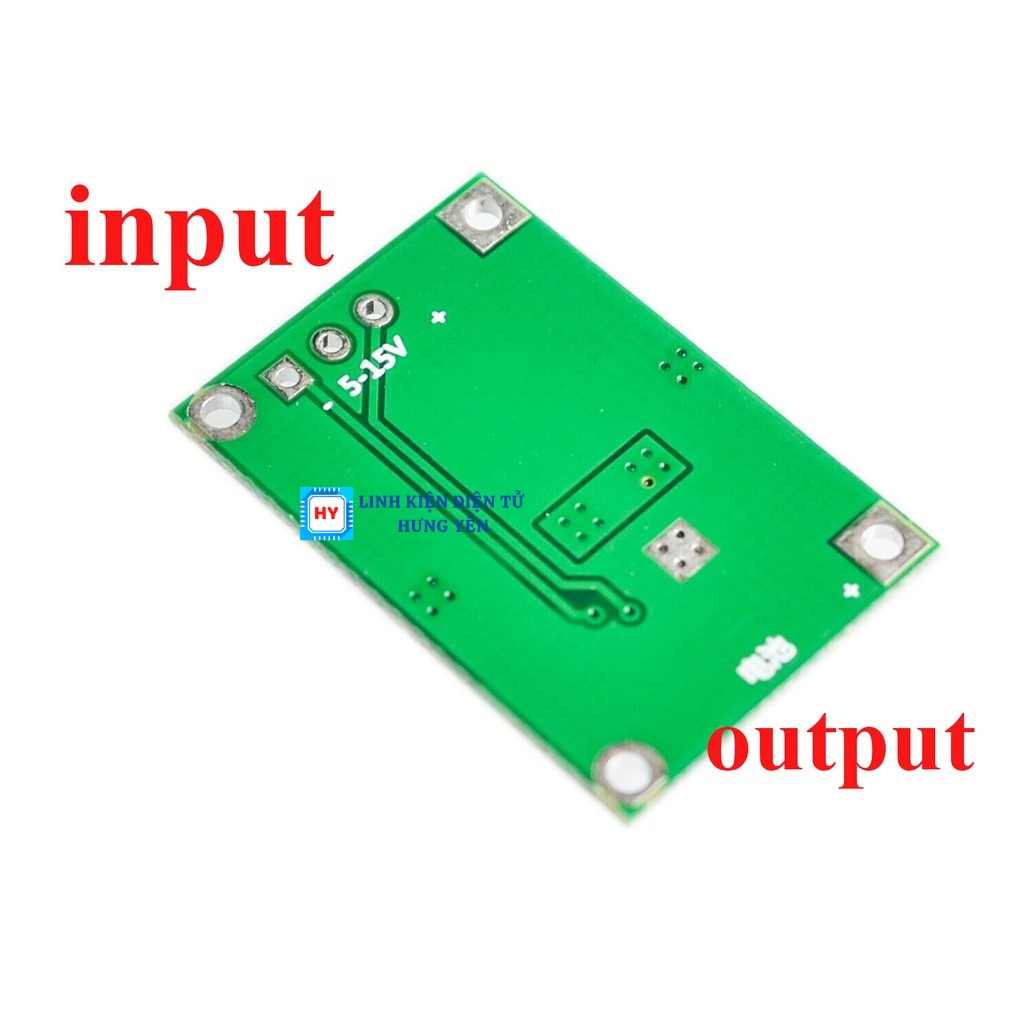

Mạch sạc pin lithium 2A TP5100

Mạch sạc pin lithium 2A TP5100
Sạc pin cho máy nghe nhạc mp3
Điện áp đầu vào : 5 V - 18
Tần số xung : 400 kHz

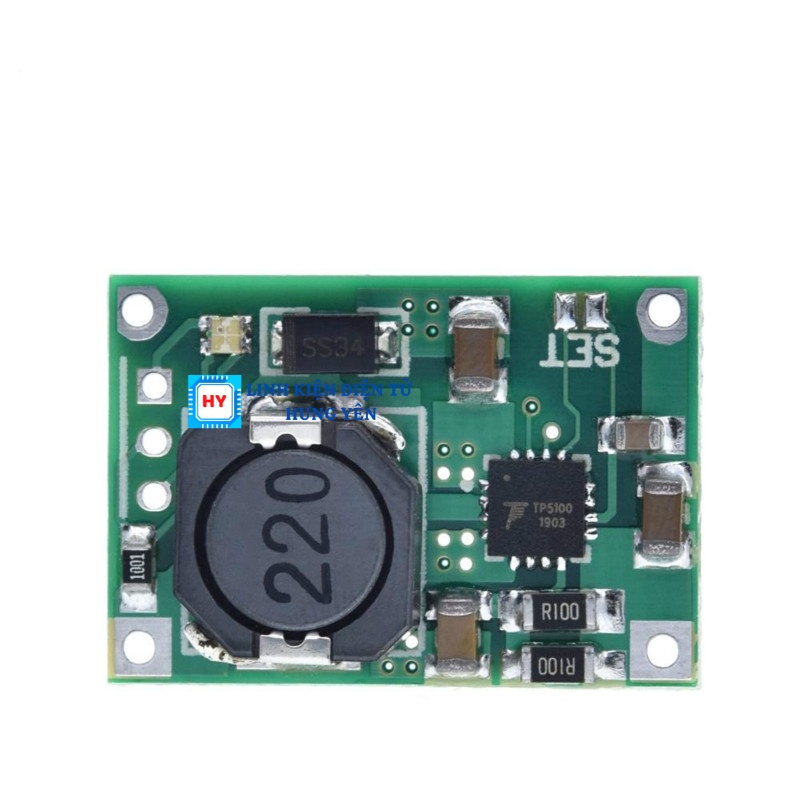

Điện áp sạc : 8.4V/4.2V ( Thay đổi bằng jum SET)
Dòng sạc : 2A ( có thể thay đổi )
Đèn báo trạng thái : Xanh ( báo nguồn ) , Đỏ ( báo trạng thái sạc)
Kích thước: 25*17*5mm
1. TP5100 là chip quản lý sạc pin lithium 4,2v / phần đơn 4,2v từng bước chuyển đổi bước xuống kép. Gói phụ QFN16 của nó và các mạch ngoại vi đơn giản làm cho TP5100 trở nên lý tưởng cho các ứng dụng quản lý sạc dòng điện cao trong các thiết bị di động.
2. Trong khi đó, TP5100 được tích hợp sẵn tính năng bảo vệ quá dòng, quá áp đầu vào, bảo vệ quá nhiệt chip, bảo vệ ngắn mạch, theo dõi nhiệt độ pin và bảo vệ kết nối ngược pin.
3. TP5100 có điện áp đầu vào rộng 5v-18v và quá trình sạc pin được chia thành ba giai đoạn: sạc trước nhỏ giọt, dòng điện không đổi và điện áp không đổi. Dòng sạc trước nhỏ giọt và dòng sạc không đổi được điều chỉnh bằng điện dương bên ngoài, và dòng sạc tối đa đạt 2A.
4. TP5100 sử dụng chế độ chuyển đổi với tốc độ tấn 400kHz, cho phép nó sử dụng các thiết bị ngoại vi nhỏ hơn và giữ nhiệt ít hơn trong quá trình sạc hiện tại.
5. TP5100 tích hợp PMOSFET nguồn, mạch chống tập trung nghịch đảo, do đó không cần phải ngăn diode schottky chảy ngược và bảo vệ ngoại vi khác.

Tính năng:
1. Tích hợp MOSFET nguồn, chế độ chuyển đổi, ít nóng hơn, thiết bị ngoại vi đơn giản.
2. Dòng sạc có thể lập trình, 0,1A --2A.
3. Dòng nạp trước có thể lập trình, 10% - 100%.
4. Không cần kết nối và đảo ngược điốt schottky.
5. Điện áp làm việc rộng lên đến 18V.
6. Đèn báo trạng thái sạc LED màu đỏ và xanh lá cây.
7. Bảo vệ nhiệt độ chip, bảo vệ quá dòng, bảo vệ quá áp.
8. Bảo vệ nhiệt độ pin, tắt ngược pin, bảo vệ ngắn mạch.
9. Chuyển đổi tần số 400KHz, điện cảm có sẵn 20uH trở lên.
10. PWR _0N- điều khiển chuyển mạch nguồn và pin.
11. Độ chính xác của điều khiển điện áp sạc dưới 1%.
12. Dòng chảy ổn định, dòng điện không đổi và điện áp không đổi để bảo vệ pin.

Ứng dụng:
Thiết bị di động, bộ sạc khác nhau.
Điện thoại thông minh, pdas, điện thoại di động.
Máy nghe nhạc MP4, MP5, máy tính bảng.
Mô hình máy bay.
Dụng cụ điện.
Hệ thống liên lạc nội bộ.

Sự chỉ rõ:
Kích thước sản phẩm: 25mm * 16mm * 5mm / 0,98 * 0,62 * 0,19 ''
Trọng lượng gói: 4g
Đánh giá tối đa tuyệt đối:
Điện áp đầu vào tĩnh (VIN): 20V
BAT: - 8. 4V ~ 20V
Thời gian ngắn mạch BAT: liên tục
Nhiệt độ mối nối tối đa: 120 ℃
Phạm vi nhiệt độ môi trường làm việc: -40 ℃ -85 ℃
Phạm vi nhiệt độ lưu trữ: -65 ℃ -125 ℃
Nhiệt độ chốt (thời gian hàn 10 giây): 260 ℃
