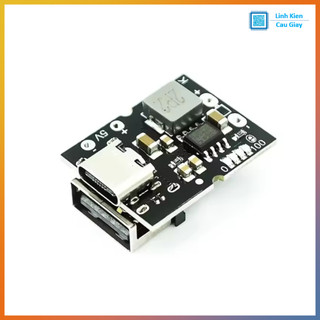

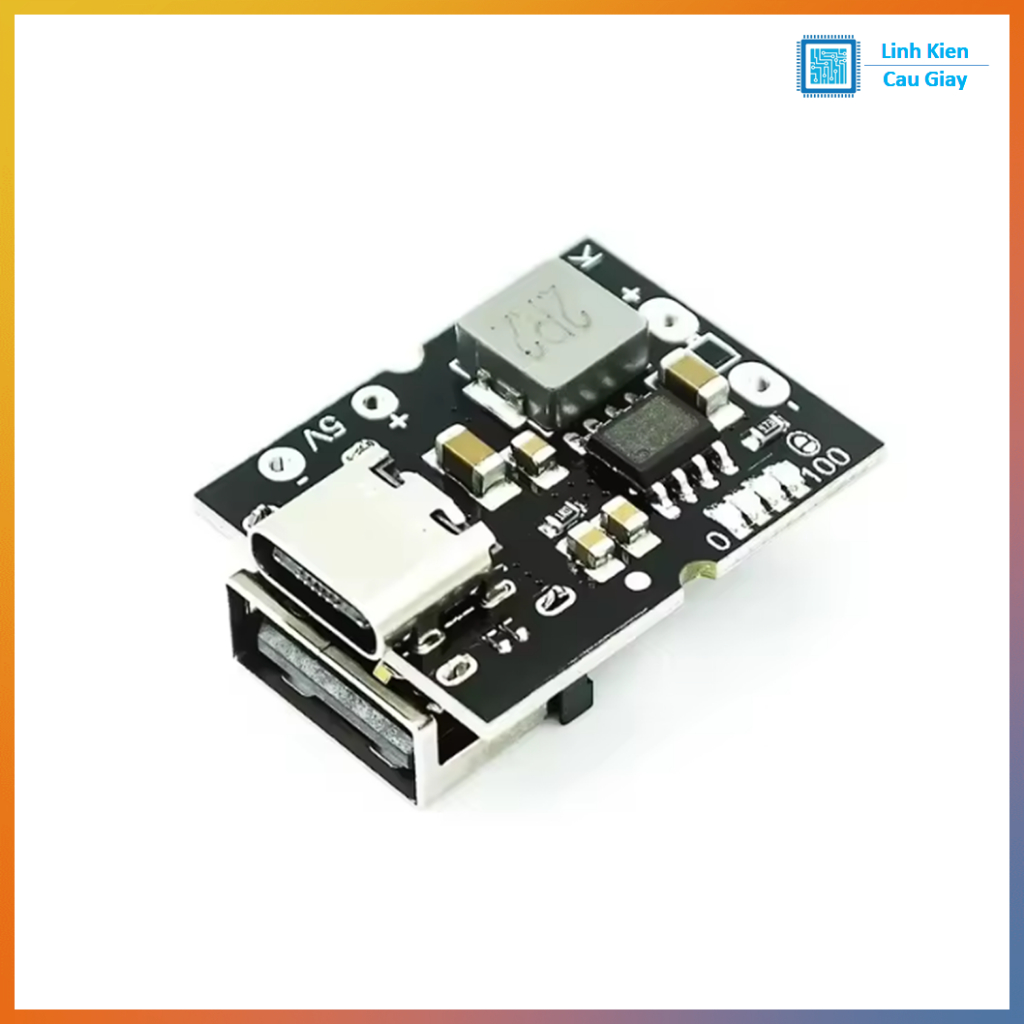

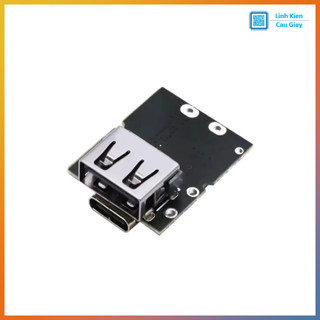

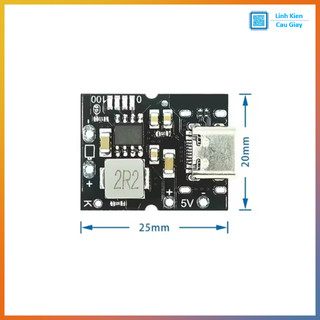

Mạch Sạc Pin Dự Phòng cổng Type-C 5v2A

Module sạc xả pin lithium Type-C 5V2A (sạc 4.2V) + Boost 5V 2A, có USB-A Mô tả sản phẩm Đây là module tích hợp sạc + xả (charge-discharge) cho pin lithium 1 cell (3.7V danh định), nhận nguồn vào Type-C 5V, sạc pin theo chuẩn 4.2V (hoặc 4.35V tùy phiên bản). Khi xả, module nâng áp lên 5V để cấp ra cổng USB-A hoặc chân OUT, dòng ra tối đa khoảng 2A, phù hợp làm power bank mini, nguồn 5V di động cho ESP32/Arduino, quạt mini, đèn LED 5V… Ưu điểm nổi bật là hiệu suất boost cao, điện áp ra ổn định và dòng chờ rất thấp giúp ít hao pin khi không dùng. Ứng dụng DIY power bank mini dùng pin 18650/21700/Pin LiPo 1S Nguồn 5V di động cho Arduino/ESP32, mạch cảm biến, router mini Cấp nguồn cho đèn LED 5V, quạt USB, thiết bị sạc nhỏ Dự án STEM, robot dùng pin 1 cell cần ra 5V ổn định Sơ đồ chân Type-C IN: cổng vào 5V để sạc USB-A OUT: cổng ra 5V (dùng như power bank) BAT+ / BAT-: nối pin lithium 1 cell OUT+ / OUT- (nếu có pad): ra 5V/GND để đấu dây trực tiếp Lưu ý: Hãy nối đúng cực pin BAT+ BAT- để tránh hỏng module. Thông số kĩ thuật Dải điện áp vào: 5 ~ 5.5V (Type-C) Điện áp ngắt sạc: 4.2V hoặc 4.35V (sai số 0.5% – tùy phiên bản) Dòng sạc: ~2.4A (±5%) Điện áp boost đầu ra: 5V ~ 5.15V (có bù sụt áp đường dây) Ripple đầu ra: ~100mV Dòng đầu ra: 2A Hiệu suất boost: ~92.5% (Vin 3.6V → Vout 5V 2A) Dòng tĩnh (standby): < 30µA Hướng dẫn sử dụng Nối pin Hàn/nối BAT+ vào cực dương pin, BAT- vào cực âm pin (pin 1 cell 3.7V) Sạc pin Cắm nguồn 5V vào Type-C (dùng adapter 5V đủ dòng để sạc nhanh) Lấy nguồn ra 5V Cắm tải vào cổng USB-A hoặc lấy tại OUT+/OUT- (nếu board có pad) Lưu ý quan trọng Dùng pin tốt (18650/21700/LiPo) và dây đủ to khi tải gần 2A Nếu bạn dùng phiên bản 4.35V, chỉ phù hợp pin Li-ion/LiPo chuẩn 4.35V (không phải pin 4.2V thông thường) Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #ModuleSạcXả #PowerBankMini #TypeC #SạcPinLithium #SạcPin18650 #Boost5V #Nguồn5V2A #MạchNângÁp #HiệuSuấtCao #DòngChờThấp #DIYĐiệnTử #Arduino #ESP32 #LinhKiệnĐiệnTử #LinhKiệnCầuGiấy
