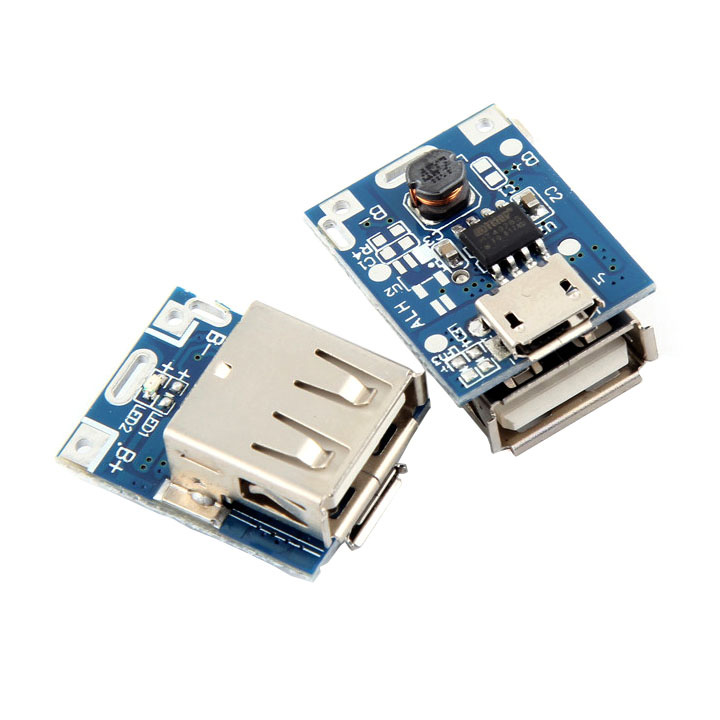

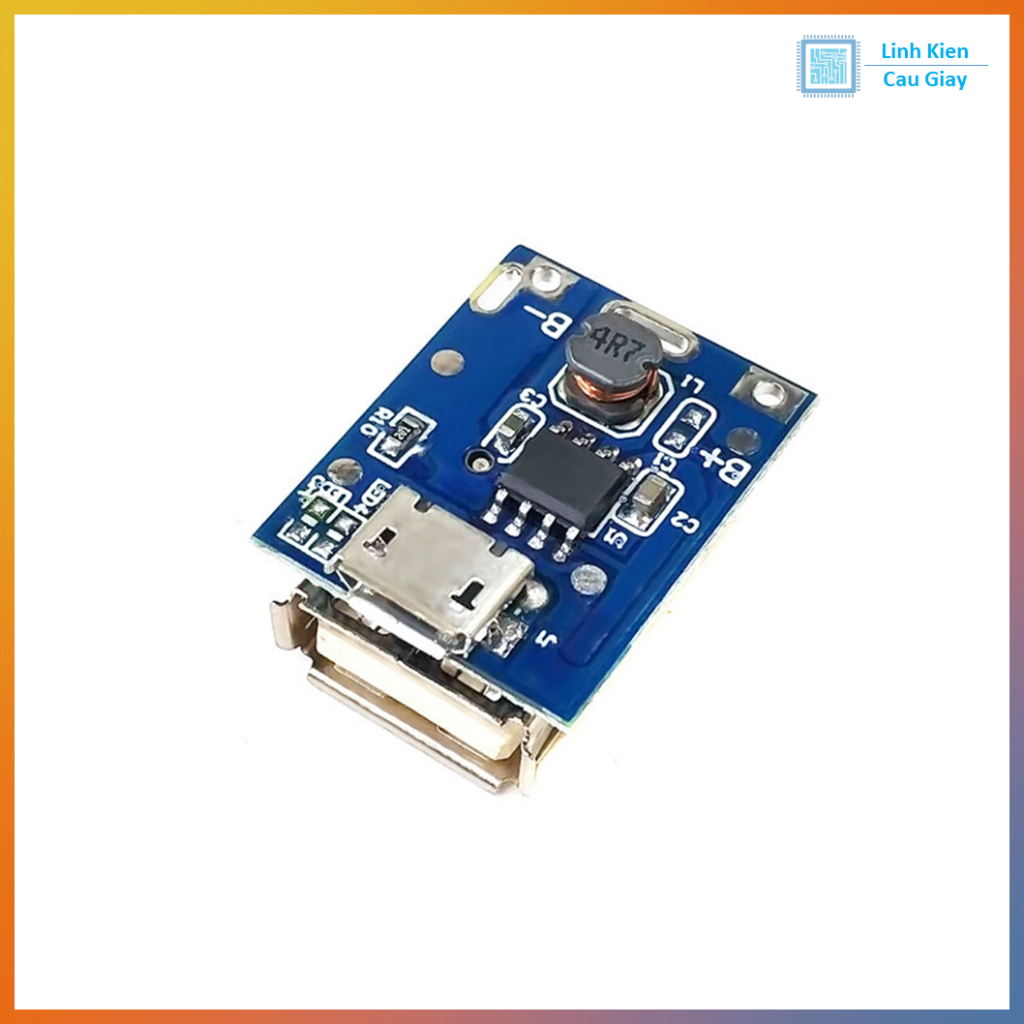

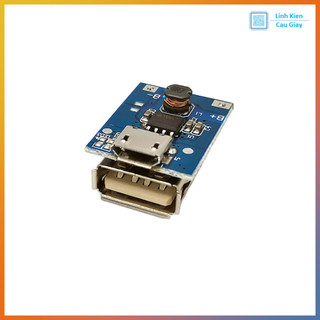

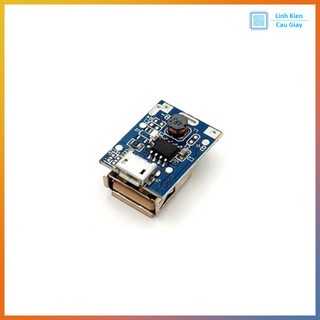

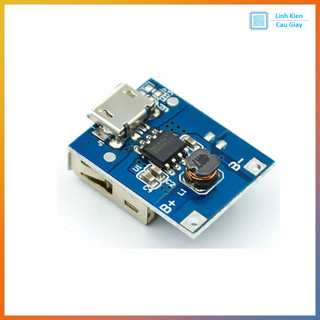

Mạch Sạc Pin Dự Phòng 1 cell Mini

Mạch Sạc Pin Dự Phòng 1 Cell Mini – Tích Hợp Sạc & Xả Chuẩn 5V, Dòng 1A Mô tả sản phẩm Mạch sạc pin dự phòng 1 cell mini là giải pháp tối ưu cho các dự án sử dụng pin Li-ion 3.7V (1 cell), tích hợp chức năng sạc và xả trên cùng một mạch, đầu ra chuẩn 5V/1A để sạc thiết bị di động, Arduino hoặc các module khác. Với thiết kế siêu nhỏ gọn, hiệu suất xả cao đến 85%, điện áp ra ổn định 5V, tích hợp bảo vệ xả sâu (cut-off 2.9V) và điện áp sạc chuẩn 4.2V ±1%, sản phẩm rất phù hợp để chế pin dự phòng DIY, nguồn cấp 5V di động, hoặc các thiết bị IoT sử dụng pin sạc. Ứng dụng Chế tạo pin sạc dự phòng mini cho điện thoại, đồng hồ, tai nghe Làm nguồn di động 5V cho Arduino, ESP8266, ESP32 Thiết bị IoT sử dụng 1 cell pin 18650 Quạt USB mini, đèn LED di động, cảm biến không dây Các dự án học tập và DIY tiết kiệm điện năng Sơ đồ chân Chân Mô tả BAT+ / BAT- Kết nối với pin Li-ion 3.7V (1 cell) IN+ / IN- Cổng vào sạc (3.7V ~ 5.5V), thường là cổng micro USB hoặc pad ngoài OUT+ / OUT- Đầu ra 5V dùng cấp nguồn thiết bị (1A max) ⚠️ Cần hàn đúng cực pin, không dùng sai loại pin hoặc điện áp cao hơn 4.2V Thông số kĩ thuật Thông số Giá trị Loại pin hỗ trợ 1 cell Li-ion 3.7V (18650, 14500...) Điện áp đầu vào 3.7V ~ 5.5V DC Dòng sạc tối đa 1A Dòng xả tối đa 1A Điện áp đầu ra 5V DC Hiệu suất xả Tối đa 85% (ở 3.7V in, 5V/1A out) Bảo vệ quá xả 2.9V tự ngắt Điện áp sạc pin 4.2V ± 1% Dòng chờ ≤ 8μA Kích thước Rất nhỏ gọn (~22mm x 17mm x 3mm) Tích hợp Bảo vệ pin, nâng áp 5V, sạc/xả đồng thời Hướng dẫn sử dụng Kết nối pin 1 cell 3.7V vào cặp BAT+ / BAT- Sạc qua cổng IN+ / IN- từ nguồn 5V (USB, adapter) Lấy điện ra từ OUT+ / OUT-, dùng cho quạt USB, Arduino, LED, v.v. Mạch sẽ tự ngắt khi pin sạc đầy hoặc xả xuống < 2.9V để bảo vệ pin Không sử dụng pin đã qua sử dụng, pin hỏng hoặc pin không đúng loại Li-ion để tránh cháy nổ. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #MachSacPinDuPhong #SacXuat5V1Cell #PinDuPhongMini #MachSac18650Mini #Nguon5VDiDong #DIYPinSac #MachSacVaXaPin #Nguon5VChoArduino #ModuleSacPinMini #MachBaoVe1Cell .
